        工业滑轨 35系列 二节式 内轨可抽出 SPCC

        条件筛选：

        材质 SPCC
        表面处理 环保镀锌（蓝白）
        特征 内轨可抽出
        负载 中载型
        节数 二节式
        宽度系列 35系列
        缓冲功能 不带缓冲
        种类筛选 工业滑轨

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            材质图

            参数图

            材质图
            代码 类型
            		 宽度 材质 表面处理
            IDC02 二节式 内轨可抽出 35.3 SPCC 环保镀锌(蓝白)



            特点：
            ●滑轨主体为钢制、表面经三价铬处理。
            ●可将内轨完全抽出。
            注意：
            ●拉到移动距离极限时将会停止。如果继续强行拉动，内、外轨可以拆卸。
            ●水平安装使用时，负载能力下降到额定的25%左右(参考）。
            ●安装滑轨的螺丝请使用M4盘头小螺丝、大圆头小螺丝、或夹紧小螺丝。
            ●内滑轨与外滑轨不能调换使用。
            按根销售。
            依生产批次不同，截面形状可能有稍微不同。
            承载与重量仅供参考。

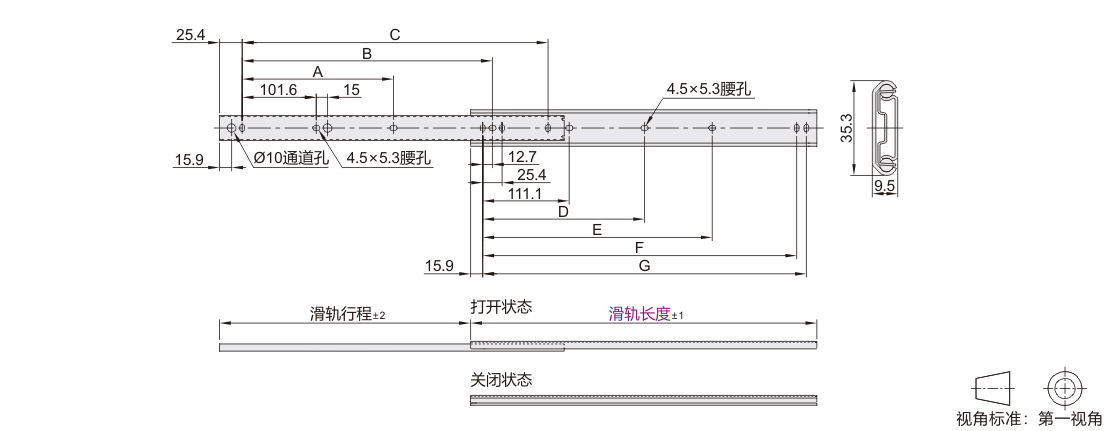

            参数图



            选型表

            型号
            		 滑轨
            行程
            		 A
            		 B
            		 C
            		 D
            		 E
            		 F G
            		 承重(1副)
            		 参考重量
            (kg/pcs)
            代码 滑轨长度
            IDC02 305 229 — 152.4 254 — 149.2 260.3 273 30kgf 0.59
            356 279 203.2 304.8 200 311.1 323.8 37kgf 0.68
            406 305 254 355.6 250.8 361.9 374.6 39kgf 0.77
            457 330 203.2 304.8 406.4 212.7 301.6 412.7 425.4 36kgf 0.91
            508 381 228.6 355.6 457.2 238.1 352.4 463.5 476.2 33kgf 1.0
            559 406 254 406.4 508 263.5 403.2 514.3 527 31kgf 1.09
            610 432 279.4 457.2 558.8 288.9 454 565.1 577.8 27kgf 1.18
            660 483 304.8 508 609.6 314.3 504.8 615.9 628.6 24kgf 1.27
            711 508 330.2 558.8 660.4 339.7 555.6 666.7 679.4 23kgf 1.41
