        工业滑轨 35系列 三节式 打开保持 内轨可抽出 SUS304

        条件筛选：

        材质 SUS304
        表面处理 无
        特征 常开保持型
        负载 中载型
        节数 三节式
        宽度系列 35系列
        缓冲功能 不带缓冲
        种类筛选 工业滑轨

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            材质图

            参数图

            材质图
            代码 类型
            		 宽度 材质 表面处理
            IDC09 三节式 常开保持 35.3 SUS304 —



            特点：
            ●滑轨采用腐蚀性能优异的SUS304不锈钢。
            ●可将内轨完全抽出。
            常开保持
            ●滑轨完全打开后，在全开状态下固定，在闭合方向施加5N(参考值)的力可解除保持。
            注意：
            ●水平安装使用时，负载能力下降到额定的25%左右（参考）。
            ●安装滑轨的螺丝请使用M4圆头小螺丝，或夹头小螺丝。
            按根销售。
            承载与重量仅供参考。

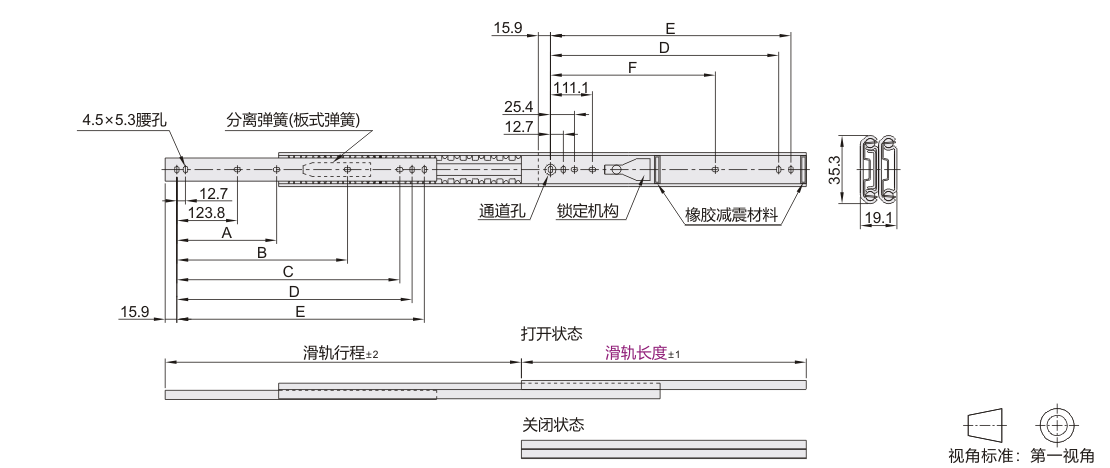

            参数图



            选型表

            型号
            		 滑轨行程
            		 A
            		 B
            		 C
            		 D
            		 E
            		 F
            		 承重(1副)
            		 参考重量
            (kg/pcs)
            代码 滑轨长度
            IDC09 300 322.3 — — 242.8 255.5 268.2 — 63.6kgf 0.7
            350 372.3 292.8 305.5 318.2 59.8kgf 0.84
            400 422.3 342.8 355.5 368.2 244.4 56.6kgf 0.95
            450 472.3 205.5 392.8 405.5 418.2 294.4 52.7kgf 1.08
            500 522.3 230.5 357.1 442.8 455.5 468.2 344.4 48.6kgf 1.22
            550 572.3 255.5 407.1 492.8 505.5 518.2 394.4 45.3kgf 1.33
            600 622.3 280.5 457.1 542.8 555.5 568.2 444.4 42.1kgf 1.44
            650 672.3 305.5 507.1 592.8 605.5 618.2 494.4 39.0kgf 1.52
            700 722.3 330.5 557.1 642.8 655.5 668.2 544.4 36.2kgf 1.63
