型号：
HFQ47-12
复制
型号筛选
型号已生成
重置
代码
参数选型
挂锁孔
材质
表面处理
产品选型
规格
图片仅供参考，请以已选的规格为准
带螺纹型搭扣 中载型 调整型 三角型
条件筛选：
类型 带螺纹型
功能 调整型
材质 SUS304
形状 三角型
表面处理 滚筒研磨
带锁定装置 无
承重 中载型
挂锁孔 有
种类筛选 搭扣
产品型号：
HFQ47-12
未税折扣单价： --
含税折扣单价： --
含税总价 (税率13%)： --
预计发货天数：-- 天 (发货天数以下单次日起算，不含周日与法定假日)
购买数量(PCS)：
登录后可查看价格、加入购物车、一键购买
立即登录

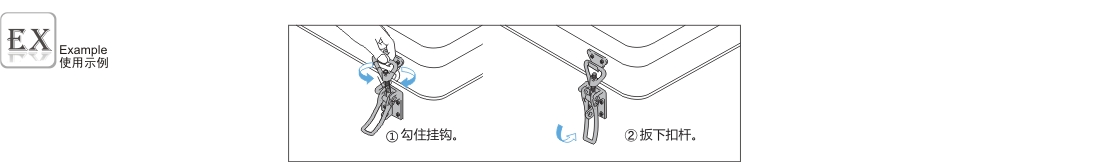

技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 |
材质 | 表面处理 | |
| HFQ31 | 中载型 | 三角型 | SPCC | 镀铬 |
| HFQ41 | SUS430 | — | ||
| HFQ46 | SUS304 | |||
| HFQ47 | 滚筒研磨 | |||

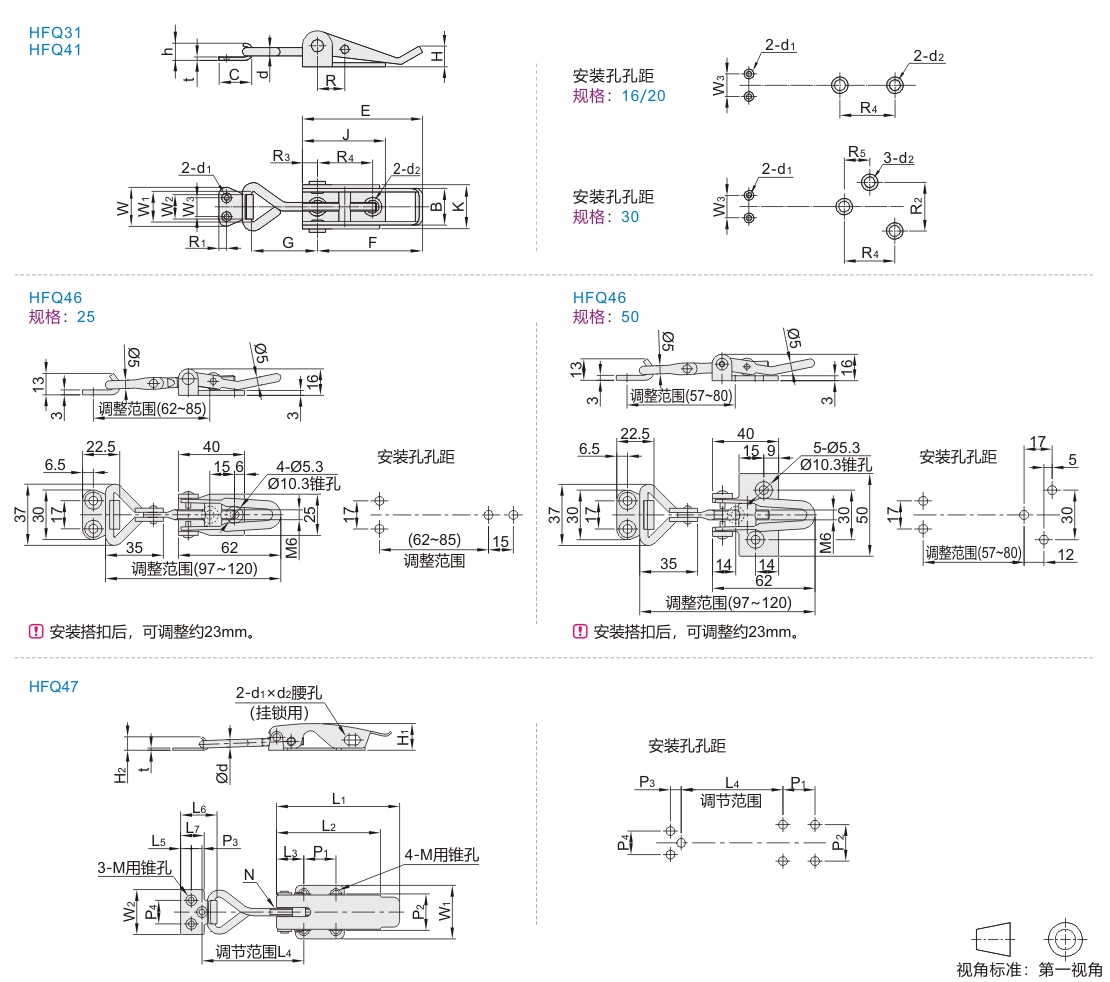

参数图
HFQ31~41
| 型号 |
B | C | d | d1 | d2 | E | F | G | h | H | J | K | R | R1 | R2 | R3 | R4 | R5 | t | W | W2 | W1 | W3 | 参考重量 (kg/pcs) |
|
| 代码 | 规格 | ||||||||||||||||||||||||
| HFQ31 HFQ41 |
16 | 16 | 20 | 4.4 | 4.3 | 4.3 | 55 | 47 | 35~42 | 9 | 11.8 | 30 | 16 | 11 | 5 | — | 7.8 | 14 | — | 2 | 24 | 15 | 19 | 14 | 0.08 |
| 20 | 20 | 22 | 5.3 | 5.3 |
5.3 |
67 | 53 | 50~65 | 11 | 16.4 | 42 | 25 | 12 | 6 | 14 | 17 | 2.5 | 30 | 17 | 22 | 17 | 0.09 | |||
| 30 | 30 | 29 | 7 | 98 | 85 | 54~70 | 17 | 19.4 | 60 | 40 | 15 | 7.5 | 22 | 12 | 36 | 19 | 3 | 45 | 22 | 34 | 22 | 0.2 | |||
HFQ46
| 型号 |
拉伸载荷 (kgf) |
参考重量 (kg/pcs) |
|
| 代码 | 规格 | ||
| HFQ46 | 25 | 60 | 0.09 |
| 50 | 0.10 | ||
拉伸载荷是指扣紧过盈量为1mm时的值。
HFQ47
| 型号 | L1 | L2 | L3 | L4 | L5 | L6 | L7 | P1 | P2 | P3 | P4 | W1 | W2 | d | d1×d2 | H1 | H2 | t | M | N | 参考重量 (kg/pcs) |
|
| 代码 | 规格 | |||||||||||||||||||||
| HFQ47 | 12 | 65 | 51 | 14.5 | 48~55 | 5.5 | 19 | 12 | 16 | 18 | 5.5 | 12 | 28 | 24 | 4 | 8×5.5 | 13 | 7 | 1.2 | M3 | M5 | 0.05 |
| 16 | 85 | 66 | 18.5 | 55~70 | 7.5 | 25 | 16 | 22 | 25 | 7.5 | 16 | 37 | 31 | 5 | 11×7 | 17.5 | 9.5 | 1.5 | M4 | M6 | 0.10 | |
| 22 | 115 | 97 | 25.5 | 70~95 | 10 | 34 | 22 | 30 | 34 | 10 | 22 | 50 | 42 | 7 | 15×9 | 25 | 12.5 | 2 | M5 | M8 | 0.25 | |
-
