产品选型
L
图片仅供参考，请以已选的规格为准
标准磁力扣 侧面普通吸力 双磁芯 塑胶
条件筛选：
吸附力强度 普通吸力
吸附力方向 侧面
有无密封 无
磁芯数量 双磁芯
吸附板材质 SPCC
种类筛选 标准型
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 表面处理/颜色 | |||
| 外壳 | 吸附板 | 外壳 | 吸附板 | |||
| HFU96 | 普通吸力 | 双磁芯 | PP | SPCC | 白色 | 镀锌 |
| HFU97 | PE | |||||
| HFU98 | PBT | 镀铬 | ||||
| HFU99 | ABS | 银色 | 镀彩锌 | |||

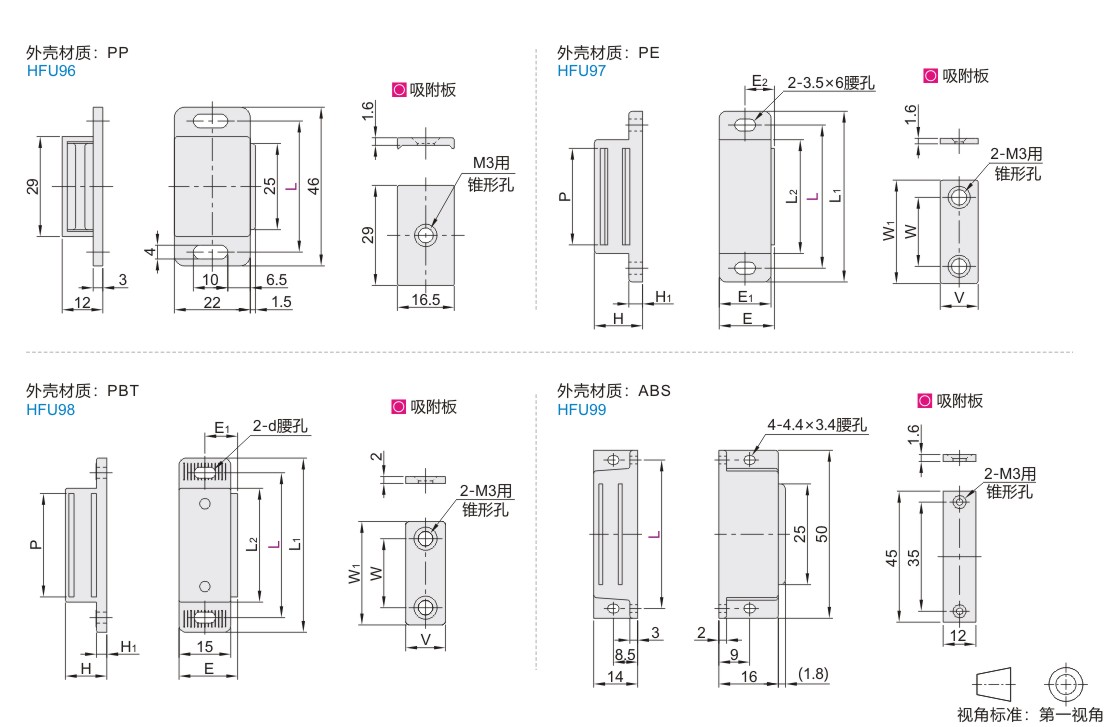

参数图
选型表
| 型号 |
L1 |
L2 |
P |
E |
E1 |
E2 |
H |
H1 |
W |
W1 |
V |
吸附板数量 （PCS） |
附件螺钉 （PCS） |
吸引力 (kgf) |
参考重量 (kg/pcs) |
|
| 代码 | L | |||||||||||||||
| HFU97 | 41.5 | 49.5 | 33 | 28 | 16 | 15 | 9 | 14 | 4 | 20 | 30 | 11 | 1 | 4 | 2 | 0.026 |
| 50 | 60 | 41 | 35 | 18 | 16 | 9.5 | 16 | 3.5 | 10 | 20 | 13 | 2 | 6 | 2.4 | 0.038 | |
| 50A | 25 | 38 | 14 | 1 | 4 | |||||||||||
| 型号 |
L1 |
L2 |
P |
E |
E1 |
H |
H1 |
W |
W1 |
V |
d |
吸附板数量 （PCS） |
附件螺钉 （PCS） |
吸引力 (kgf) |
参考重量 (kg/pcs) |
|
| 代码 | L | |||||||||||||||
| HFU98 | 42 | 50.5 | 33 | 30 | 17 | 10 | 12 | 3 | 20 | 30 | 11.5 | 3.2×6.2 | 1 | 4 | 2.4 | 0.026 |
| 50 | 60 | 42 | 38 | 18 | 10.5 | 16 | 3.2 | 10 | 20 | 13 | 3.2×6 | 2 | 6 | 2.8 | 0.045 | |
| 50A | 25 | 38 | 14 | 1 | 4 | |||||||||||
| 型号 |
吸引力 (kgf) |
参考重量 (kg/pcs) |
|
| 代码 | L | ||
| HFU96 | 38 | 2 | 0.031 |
| HFU99 | 42.5 | 1.9 | 0.026 |
-
