产品选型
规格
图片仅供参考，请以已选的规格为准
卡槽式球形扣 外装型 推出力16.7~47N
条件筛选：
安装类型 外装型
扣紧方式 卡槽式
紧固度 标准型
种类筛选 球形扣
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 |
类型 |
材质 |
表面处理 |
颜色 |
|||
| 本体 | 碰头 | 本体 | 碰头 | ||||
| HGT06 | 标准型 | 外装型 | POM | PA | — | — | 自然色 |
| HGT07 | 黑色 | ||||||
| HGT08 | PA | 白色 | |||||
| HGT14 | ZDC | SPCC | 烤漆 | 烤漆 | 黑色 | ||
| HGT15 | PA66+SUS304 | SUS304 | 镀铬+滚筒研磨 | 滚筒研磨 | 象牙色 | ||
| HGT13 | SUS304 | SUS304 | 滚筒研磨 | 滚筒研磨 | 银色 | ||

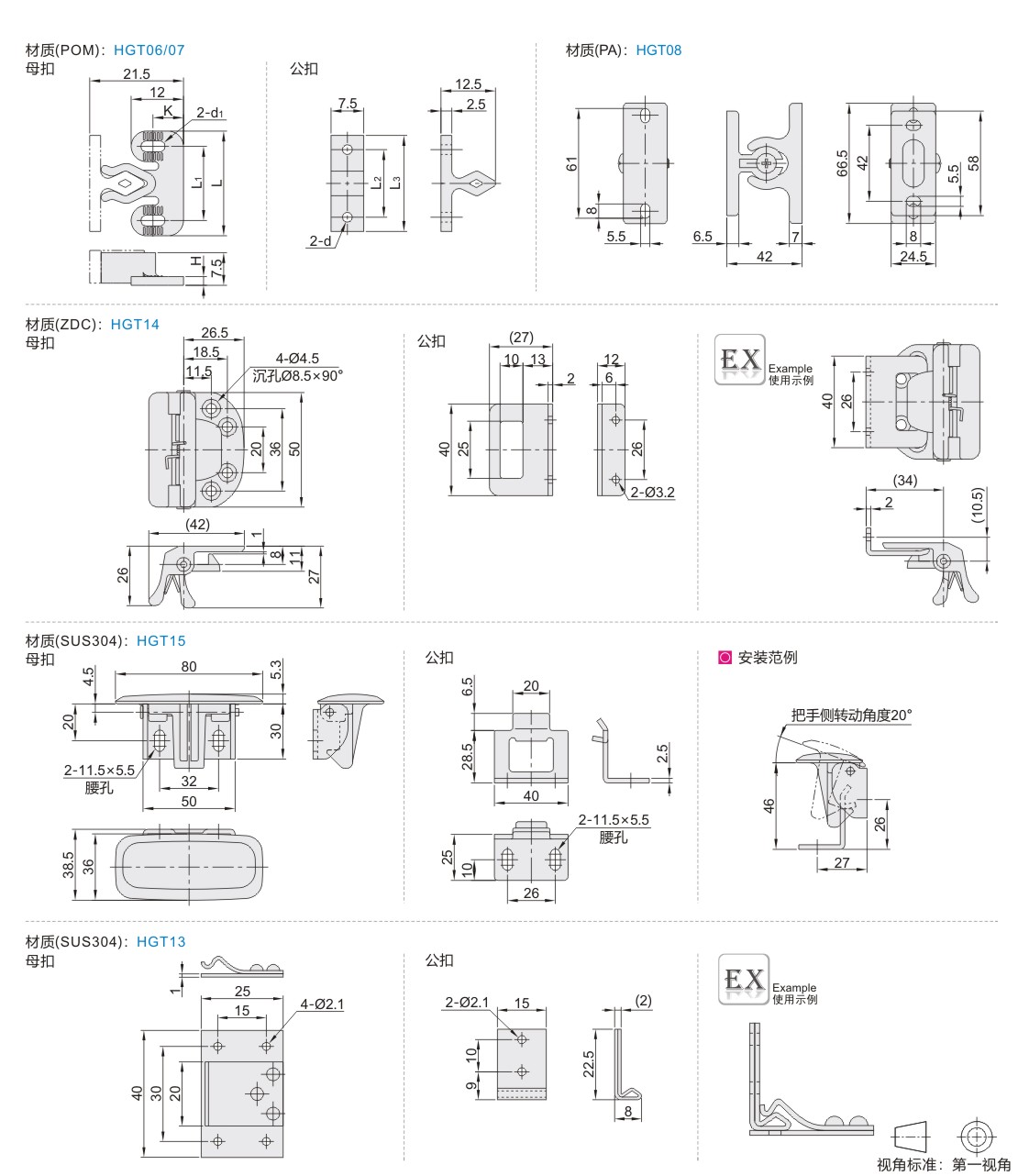

参数图
材质：POM
| 型号 |
L |
L1 |
K |
L3 |
L2 |
H |
d1 |
d |
推入力 (kgf) |
推出力 (kgf) |
参考重量 (kg/pcs) |
|
| 代码 | 规格 | |||||||||||
| HGT06 HGT07 | 24 | 24 | 17 | 7 | 22 | 15.5 | 2 | 2.5×5.5 | 2.5 | 3.1 | 2.7 | 0.0015 |
| HGT06 | 26 | 26 | 18 | 6 | 24.5 | 17 | 2.5 | 3.3×6 | 3.3 | 2.2 | 1.7 | 0.002 |
材质：PA/ZDC/SUS304/PA66+SUS304
| 型号 |
推入力(kgf) |
推出力(kgf) |
参考重量(kg/pcs) |
|
| 代码 | 规格 | |||
| HGT08(PA) | 66.5 | 2 | 2.5 | 0.09 |
| HGT14(ZDC) | 50 | 1.6 | 2.6 | 0.11 |
| HGT13(SUS304) | 40 | 4.4 | 4.8 | 0.015 |
| HGT15(PA66+SUS304) | 80 | 0.8 | — | 0.091 |
-
