        日韩系列轻型脚轮 容许载荷30-60kg 角安装活动型

        条件筛选：

        性价比 精密型
        产品名称 轻型脚轮
        产地 日本进口
        支架材质 Q235A
        支架表面处理 镀锌
        支架类型 角安装活动型
        容许载荷(kg) 30~60
        种类筛选 日韩系列脚轮

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          材质图

          参数图

          材质图
          代码
          		 支架
          		 轮部
          类型 材质 表面处理 刹车类型
          J-CPB17 角安装
          活动型          		 Q235A 镀锌 —
          代号 材质 颜色 轴承
          NV 尼龙 白色 无
          RH 橡胶 黑色
          RJ 尼龙芯橡胶 黑色
          J-CPB18 五金边刹



          受材料及装配累积公差影响转动半径R值数据仅供参考 ，请在设计中为其预留充足转动空间。

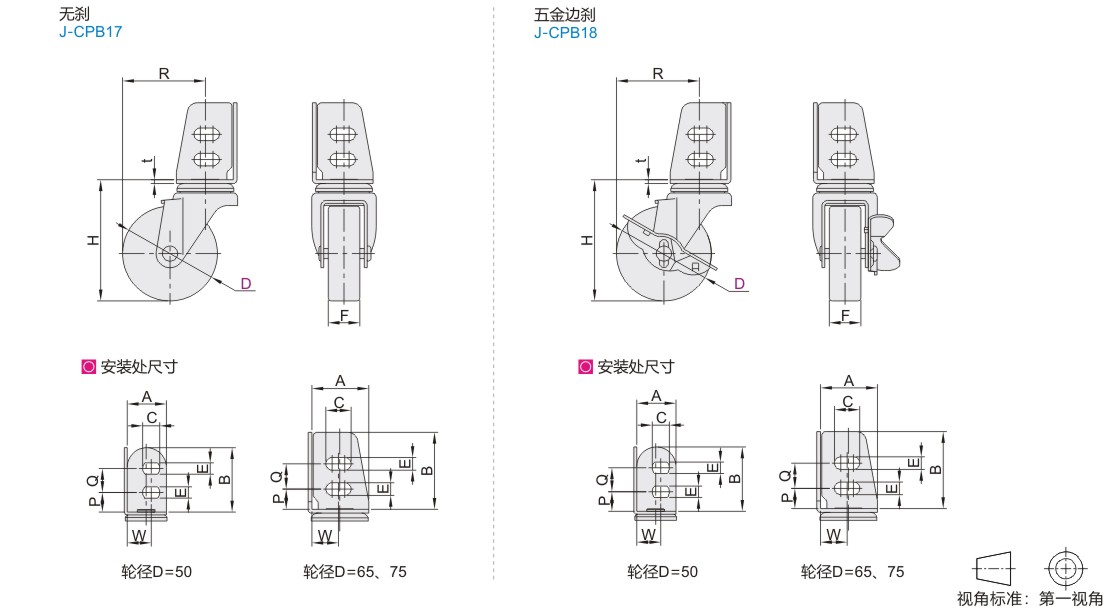

          参数图



          选型表

          型号 轮部代号
          		 H
          		 F
          		 A
          		 B
          		 C
          		 E
          		 P
          		 Q
          		 W
          		 R t
          		 容许载荷
          (kg)
          		 参考重量(kg)
          代码 D J-CPB17 J-CPB18 J-CPB17 J-CPB18
          无刹
          J-CPB17
          五金边刹
          J-CPB18
          		 50 NV 65 21 31 51 13.5 9 15.5 19 19 47 49 2 40 0.17 0.185
          RH 20 30 0.2 0.21
          65 NV 88 25 45 61 20 10 16 20 21 61 68 3 60 0.43 0.47
          RH 50 0.5 0.52
          75 NV 96 25 66 60 0.42 0.465
          RJ 27 0.435 0.505
