        日韩系列低重心脚轮 容许载荷100-160kg 丝杆活动型

        条件筛选：

        性价比 精密型
        产品名称 低重心脚轮
        产地 日本进口
        支架材质 Q235A
        支架表面处理 镀锌
        支架类型 丝杆活动型
        容许载荷(kg) 100~160
        种类筛选 日韩系列脚轮

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          材质图

          参数图

          材质图
          代码 支架 轮部
          类型 材质 表面处理 刹车类型
          J-CPE01 丝杆
          活动型          		 Q235A 镀锌 —
          代号 材质 颜色 轴承
          NQ 强化尼龙 黑色 双轴承
          NT MC尼龙 蓝色
          J-CPE02 五金边刹



          当D=50，轮部为NQ时，轮部轴承为轴套。
          受材料及装配累积公差影响转动半径R值数据仅供参考，请在设计中为其预留充足转动空间。

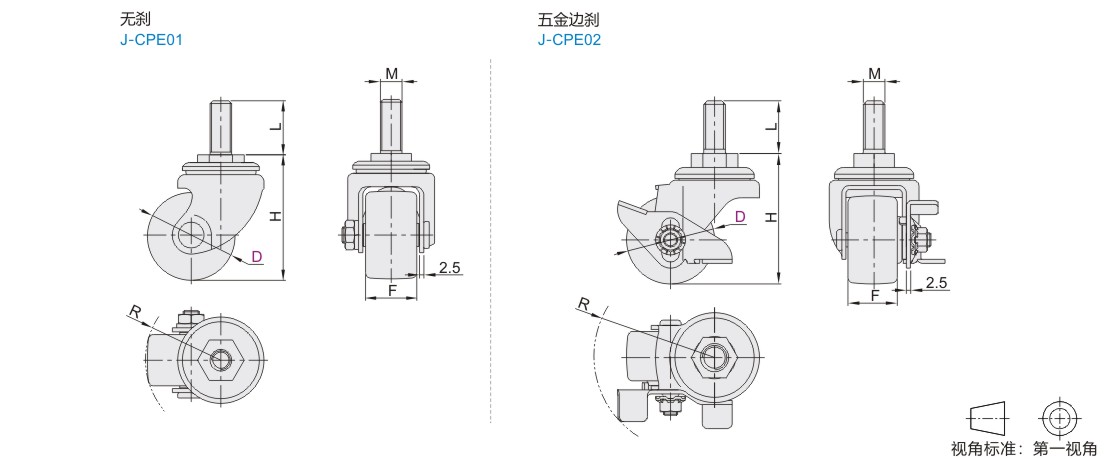

          参数图



          选型表

          型号 轮部
          代号
          		 H
          		 F
          		 M
          		 L
          		 R 容许载荷
          (kg)          		 参考重量(kg)
          代码 D J-CPE01 J-CPE02 J-CPE01 J-CPE02
          无刹
          J-CPE01
          五金边刹
          J-CPE02
          		 50 NQ 74 28 M20 40 53 72 100 0.34 0.385
          NT 25
          65 NQ 93 38 58 76 150 0.735 0.8
          NT 0.755 0.82
          75 NQ 107 64 160 0.805 0.875
          NT 0.82 0.91
