        怡合达日韩系列中型脚轮 容许载荷120-370kg 平底活动型

        品牌名称：

        怡合达

        条件筛选：

        性价比 精密型
        产品名称 中型脚轮
        支架材质 Q235A
        支架表面处理 镀锌
        支架类型 平底活动型
        种类筛选 日韩系列脚轮

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          材质图

          参数图

          材质图
          代码 支架
          		 轮部
          类型 材质 表面处理 刹车类型
          J-CPJ01 平底
          活动型
          		 Q235A
          		 镀锌
          		 —
          代号 材质 颜色 硬度 轴承
          UJ 聚氨酯 蓝色 93A 双轴承
          RA 橡胶 黑色 63A

          J-CPJ02 五金双刹
          J-CPJ03 五金边刹



          受材料及装配累积公差影响转动半径R值数据仅供参考，请在设计中为其预留充足转动空间
          轮芯材质：铁芯。
           J-CPJ01/J-CPJ02/J-CPJ03-D100-RA时 ，F =34。

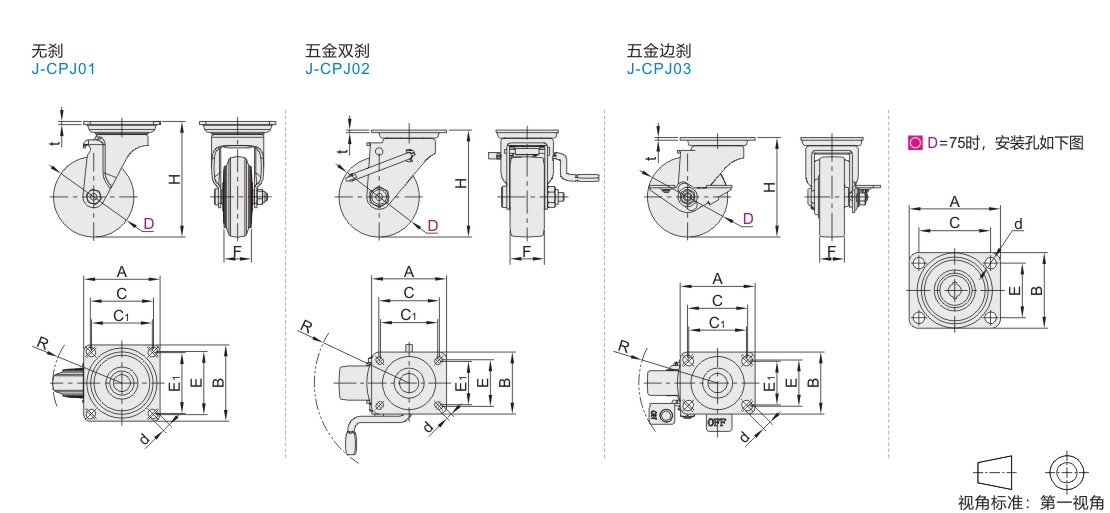

          参数图



          选型表

          型号 轮部
          代号          		 H
          		 F
          		 A
          		 B C
          		 C1
          		 E E1
          		 d t
          		 R
          		 容许载荷(kg)
          		 参考重量(kg)
             代码    D J-CPJ01 J-CPJ02 J-CPJ03 UJ RA J-CPJ01 J-CPJ02 J-CPJ03
          UJ RA UJ RA UJ RA
          无刹
          J-CPJ01
          五金双刹
          J-CPJ02
          五金边刹
          J-CPJ03          		 75* UJ 100 32 81 81 63 — 63 — 9.5 2.5 67 90 — 120 — 0.53 — 0.59 — — —
          100 UJ
          RA          		 144 32 95 95 73 70 73 70 11 4 86 99 115 170 120 1.25 1.16 1.51 1.4 1.38 1.28
          130 177 38 105 105 82 79 82 79 107 118 123 260 180 2.12 2.03 2.6 2.49 2.36 2.26
          150 198 42 120 120 93 87 93 87 122 122 136 300 200 2.49 2.4 2.99 2.88 2.74 2.64
          200* 250 140 140 115 105 115 105 4.5 160 160 — 370 250 4.17 4.08 4.71 4.6 — —



          J-CPJ03不适用带*的规格。
