        防静电脚轮 容许载荷50-370kg 平底活动型

        品牌名称：

        怡合达

        条件筛选：

        性价比 精密型
        产品名称 防静电脚轮
        支架材质 Q235A
        支架表面处理 镀锌
        支架类型 平底活动型
        种类筛选 功能型脚轮

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          产品问答

          材质图

          参数图

          材质图
          代码 支架
          		 轮部
          类型 材质 表面处理 刹车形式
          J-CTB01 平底
          活动型          		 Q235A 镀锌 —
          代号 材质 颜色 硬度 轴承
          RD 橡胶 黄色 73A 轴套
          UJ 聚氨酯 深蓝色 93A 双轴承
          J-CTB02 五金边刹
          J-CTB03 五金双刹



          D100/130/150/200橡胶轮轴承为双轴承。                        电阻值为106~109Q。
          D50/65/75橡胶轮轮芯为塑芯，其他为铁芯。
          受材料及装配累积公差影响转动半径R值数据仅供参考，请在设计中为其预留充足转动空间。

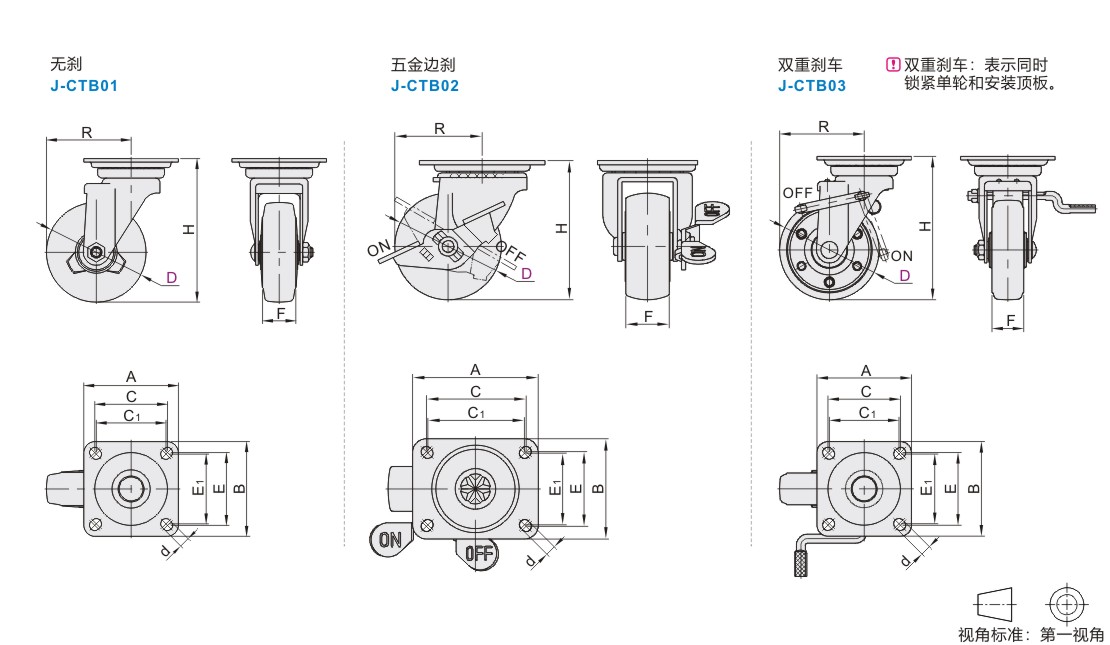

          参数图



          选型表

          型号 轮部
          代号          		 H F A B C C1 E E1 d t R 容许载荷(kg) 参考重量(kg)
          J-CTB01 J-CTB02 J-CTB03 RD UJ J-CTB01 J-CTB02 J-CTB03
                      代码             D RD UJ RD UJ RD UJ
              无刹     五金边刹
          J-CTB01  J-CTB02          		 50 RD 65 20 59 47 46 — 35 — 6.5 2 43 58 — 50 — 0.15 — 0.16 — 0.17 —
          65 85 23 70 58 55 42 8.8 2.5 59 73 0.29 0.3 0.31
          75 93 67 75 60 0.42 0.45 0.48
             无刹     五金边刹
          J-CTB01  J-CTB02

                          五金边刹
                         J-CTB03          		 75* UJ 100 32 81 81 63 63 9.5 67 — 90 — 120 — 0.53 — — 0.59
          100 RD
          UJ          		 144 95 95 73 70 73 70 10.5 4 86 99 115 100 170 1.16 1.25 1.28 1.38 1.4 1.51
          130 177 38 105 105 82 79 82 79 11 107 118 123 180 260 2.03 2.12 2.26 2.36 2.49 2.6
          150 198 42 120 120 93 87 93 87 122 122 136 200 300 2.4 2.49 2.64 2.74 2.88 2.99
          200* 250 140 140 115 105 115 105 4.5 160 — 160 250 370 4.08 4.17 — — 4.6 4.71



          J-CTB02不适用带*的规格。    当J-CTB01/02/03-D100-RD时，F=34。
