同步轮拉手轴承座减震器滚针导柱
商品分类
      常规选型
      图纸选型
      型号：

      型号筛选

      可选加工（可选）

      未生成型号，还有 3 项未选择

      重置

      代码

      参数选型

      底座主体材质

      螺杆材质

      表面处理

      轴承材质

      产品选型

      D

      M

      L

      图片仅供参考，请以已选的规格为准

        数量折扣低至85折

        脚杯 重载型 固定调节型 带轴承型

        条件筛选：

        性价比 标准型
        类型 固定调节型
        表面处理 电解抛光
        胶垫材质 无
        底座主体材质 SUS304
        轴承材质 SUS304
        载荷 重载型
        螺杆材质 SUS304
        底座特征 圆形
        种类筛选 带轴承脚杯

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          可选加工参数

          材质图

          参数图

          材质图
          代码 类型 材质 表面处理 适用半导体行业
          本体 轴承
          WAD51 固定
          调节型          		 SUS304 SUS304 电解抛光 是
          WAD54 SUJ2
          WAD52 S45C SUS420 镀锌 —
          WAD53 镀铬
          WAD55 SUJ2 镀锌
          WAD56 镀铬



          用途(WAD51/54)：医疗设备，半导体设备，工业机械等。
          当使用工况干燥时选择(WAD54/55/56)，轴承采用轴承钢材质。
          当使用工况湿度大时采用(WAD51/52/53)，轴承采用不锈钢材质。
          D100A/120A带厚度为5mm的防滑橡胶垫，总高比标准品高5mm。
          由于市面上钢材位为5mm一个梯度，且存在公差，因此车制底座公差-2~0mm均为合理范围。
          螺杆底部有推力球轴承，在负载工况下更容易调节高度。
              在确认高度后建议锁紧活动螺母，防止设备震动时在轴承
              帮助下使螺杆自转。
          标准螺杆长度以25mm为一个梯度，可根据客户
              要求定制长度，需要注意定制长度后，切短的面
              无表面处理，碳钢会喷漆防锈。





          请根据脚杯螺杆尺寸M进行相关配件选择，详见脚杯可选配件汇总

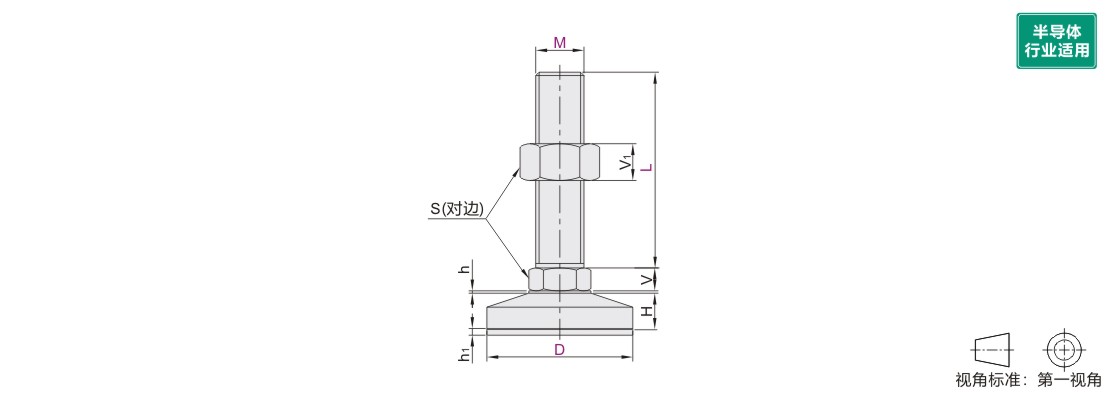

          参数图



          选型表

          型号 M L 螺距 S H h h1 V V1 承载
          (Kg)          		 参考重量
          (Kg/pcs)
          代码 D
          WAD51
          WAD52
          WAD53
          WAD54
          WAD55
          WAD56
          		 60 16 100 2 24 28 2 — 10 13 1500 0.36
          125 0.4
          150 0.44
          20 100 2.5 30 13 16 0.38
          125 0.42
          150 0.46
          80 16 100 2 24 36.5
          		 4
          		 10 13 1500 0.37
          125 0.41
          150 0.45
          20 100 2.5 30 13 16 0.42
          125 0.46
          150 0.5
          24 100 3 36 16 19 0.47
          125 0.51
          150 0.55
          100 16 100 2 24 10 13 1500 0.44
          125 0.48
          150 0.54
          20 100 2.5 30 13 16 2000 0.46
          125 0.5
          150 0.54
          24 100 3 36 16 19 3500 0.51
          125 0.59
          150 0.65
          200 0.75
          30 100 3.5 46 24 24 4000 0.93
          150 1.02
          200 1.11
          100A 16 100 2 24 5 10 13 1500 0.44
          125 0.48
          150 0.54
          20 100 2.5 30 13 16 2000 0.46
          125 0.5
          150 0.54
          24 100 3 36 16 19 3500 0.51
          125 0.59
          150 0.65
          200 0.75
          30 100 3.5 46 24 24 4000 0.93
          150 1.02
          200 1.11
          120 20 100 2.5 30 — 13 16 4500
          		 0.56
          125 0.6
          150 0.64
          24 100 3 36 16 19 0.61
          125 0.69
          150 0.75
          30 100 3.5 46 24 24 0.85
          125 1.03
          150 1.12
          200 1.21
          120A
          		 20 100 2.5 30 5
          		 13 16 0.56
          125 0.6
          150 0.64
          24 100 3 36 16 19 0.61
          125 0.69
          150 0.75
          30
          		 100 3.5
          		 46
          		 24
          		 24
          		 0.85
          125 1.03
          150 1.12
          200 1.21
