        防震脚杯 重载型 调整块调节型 铸铁+橡胶底座型

        品牌名称：

        怡合达

        条件筛选：

        性价比 标准型
        类型 调整块调节型
        表面处理 镀锌
        胶垫材质 NBR
        底座主体材质 HT200
        载荷 重载型
        螺杆材质 S45C
        底座特征 圆形
        种类筛选 防震脚杯

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          材质图

          参数图

          材质图
          代码 类型
          		 载荷
          		       材质 表面处理 硬度
          圆形 方形 外罩 螺杆 底部 外罩 螺杆 底部
          WAM04 WAM08 调整块
          调节型          		 重载型 HT200 S45C 丁腈橡胶(NBR) 密胺烤漆
          (黑色)          		 镀锌 A75±3
          WAM14 WAM18 氯丁橡胶
          WAM24 WAM28 丁腈橡胶(NBR) 镀硬铬
          WAM34 WAM38 氯丁橡胶



          特点(WAM18):
          ● 用于外装，表面做烤漆镀锌处理。
          ● 底座灰铸铁螺杆碳钢材质，底部橡胶垫采用氯丁橡胶。防生锈，调整块调节型，防震效果好。
          ● 耐温范围：-50℃~85℃，耐温性能好。
          用途(WAM18)：
          ● 医疗设备，半导体设备，工业机械。

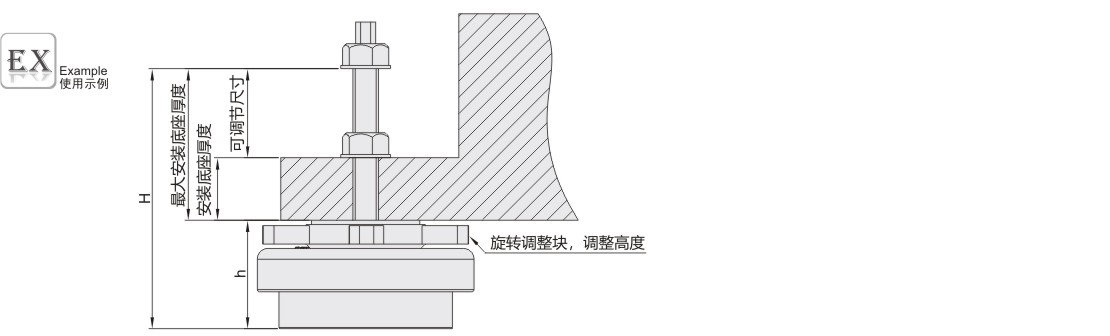

          设备安装板必须开通孔。
          标准螺杆长度以25mm为一个梯度，可根据客户要求定制长度，需要注意定制长度后，切短的面无表面处理，碳钢会喷漆防锈。

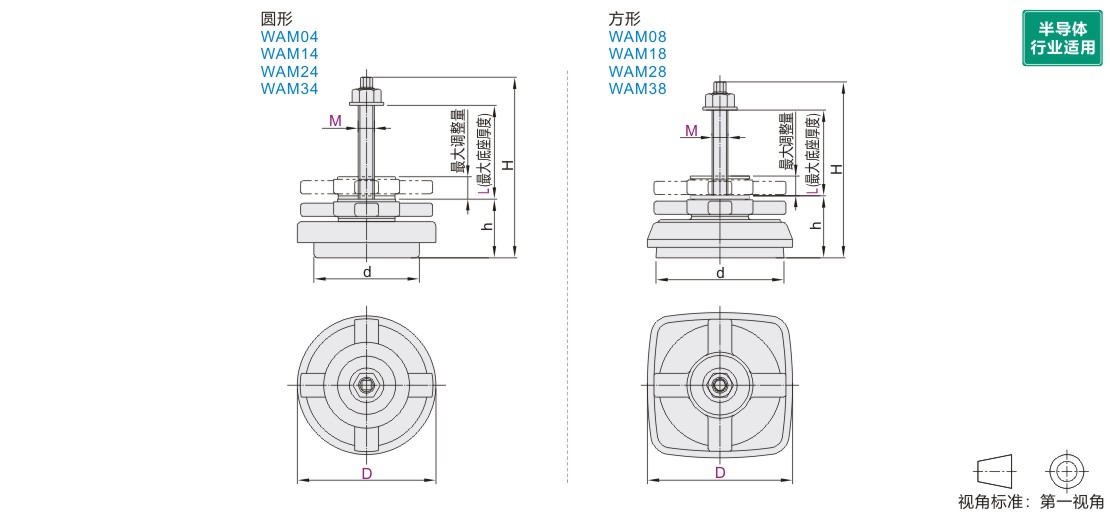

          参数图



          选型表

          型号 M L 螺距 H h d 最大调整量 垂直承重
          (Kg)          		 参考重量
          (Kg/pcs)
          代码 D
          圆形
          WAM04
          WAM14
          WAM24
          WAM34          		 100 12 75 1.75 147 50 80 25 200 1.7
          100 172
          175 247
          140 16 75 2 152 52 120 28 600 3.2
          100 177
          175 252
          190 20 100 2.5 183 55 160 32 900 4.8
          175 258
          24 100 3 183 950 4.9
          175 258
          30 100 3.5 183 1000 5
          175 258
          方形
          WAM08
          WAM18
          WAM28
          WAM38          		 110 12 75 1.75 144 47 100 15 150 2.0
          175 244
          130 16 100 2 176 51 115 20 280 3.3
          175 251
          160 100 190 65 150 24 600 4.2
          175 265
          200 20 100 2.5 208 79 185 27 1200 6.0
          175 283
          24 100 3 208 1250 6.1
          175 283
          30 100 3.5 208 1300 6.2
          175 283
          200A 20 90 2.5 208 89 27 1200 6.0
          165 283
          24 90 3 208 1250 6.1
          165 283
          30 90 3.5 208 1300 6.2
          165 283



          D200A基础高度以及最高调节高度比D200高10mm，最高116mm左右，基本可以覆盖市面上大多数低重心脚轮。
          规格M24/30搭配普通六角螺母，其他规格搭配六角法兰螺母。
