        脚杯 轻载型/中载型/重载型 调整块调节型 防震座 圆形

        条件筛选：

        性价比 标准型
        类型 调整块调节型
        表面处理 镀锌
        胶垫材质 CR
        底座主体材质 SPCC
        螺杆材质 S45C
        底座特征 圆形
        种类筛选 防震脚杯

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          材质图

          参数图

          材质图
          代码 类型
          		 载荷 材质 表面处理 硬度
          外罩 螺杆 底部 外罩 螺杆 底部
          WAM11 调整块
          调节型          		 圆形 轻载型 SPCC S45C 氯丁橡胶
          (黑色)          		 密胺烤漆
          (黑色)          		 镀锌 肖氏A55±3
          WAM16 中载型 肖氏A70±3
          WAM21 重载型

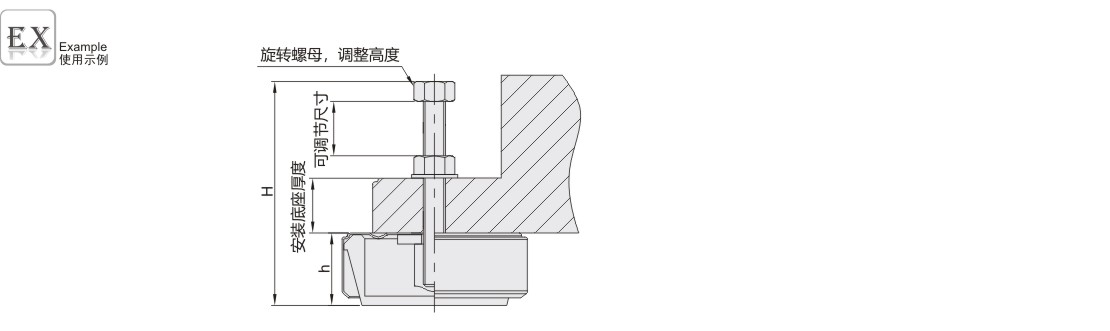

          设备安装板必须开通孔。
          标准螺杆长度以25mm为一个梯度，可根据客户要求定制长度，
              需要注意定制长度后，切短的面无表面处理，碳钢会喷漆防锈。

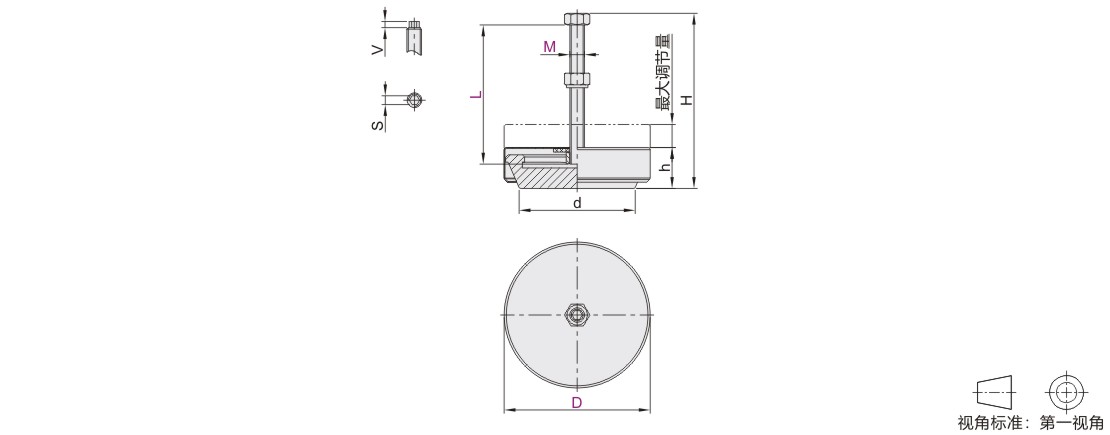

          参数图



          选型表

          型号 M L 螺距 H h d S V 最大
          调整量          		 垂直承重
          (Kg)          		 参考重量
          (Kg/pcs)
          代码 D
          轻载型
          WAM11          		 100 12 100 1.75 131 39 78 8 7.5 18 200 1.2
          125 156
          200 231
          150 16 100 2 137 47 114 10 8.5 19 500 1.7
          125 162
          200 237
          200 20 125 2.5 169 56 158 12 25 1000 2.2
          200 244
          中载型
          WAM16          		 100 12 100 1.75 128 39 78 8 7.5 18 500 1.2
          125 153
          200 228
          150 16 100 2 137 47 114 10 8.5 19 1000 1.7
          125 162
          200 237
          200 20 125 2.5 169 56 158 12 25 2000 2.2
          200 244
          重载型
          WAM21          		 100 12 100 1.75 117 35 78 8 7.0 22 1500 1.2
          125 142
          200 217
          150 16 100 2 121 42 114 10 8.5 24 2500 1.7
          125 146
          200 221
          200 20 125 2.5 153 54 158 12 27 4000 2.3
          200 228
