偏心脚杯 轻载型 固定调节型 壁型
条件筛选：
种类筛选 偏心脚杯
类型 固定调节型
胶垫材质 无
产品型号：
点击红色字体去完善选型
请先点击左下侧选项进行选型>>
请先点击左侧选项进行选型>>
未税折扣单价： -- --
含税折扣单价： ----
含税总价 (税率13%)： ￥--
预计发货天数：-- 天 (发货天数以下单次日起算，不含周日与法定假日)
购买数量()：
起订量：0
, 加量幅度：0
暂无数据
数量折扣
登录后可查看价格、加入购物车、一键购买
立即登录
价格生成中...
登录后可查看价格、加入购物车、一键购买
立即登录
代码的技术资料信息曾有所变更，可前往 型号勘误表 查看变更记录
相似商品
替换商品
计算选型
技术图档
全部型号
3D预览
可选加工参数
技术图档（二）
使用示例
材质图
参数图
材质图
参数图
可选加工参数
可选加工
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 表面处理 | |||
| 螺杆 | 底部 | |||||
| WAN21 | 固定调节型 | D形 | 中载型 | S45C | 镀锌 | |
| WAN23 | 镀锌 | |||||
| WAN22 | SUS304 | — | ||||
| WAN24 | 扇形 | S45C | 镀锌 | |||
| WAN25 | 镀锌 | |||||
| WAN26 | SUS304 | — | ||||
◙特点：此脚杯底座为壁型设计，应对设备设计空间有限或者设备应用空间较为局促的场景有更出色的表现。
标准螺杆长度以25mm为一个梯度，可根据客户要求定制长度，需要注意定制长度后，切断的面无表面处理，
碳钢会喷漆防锈。
此脚杯螺杆为冷镦工艺，主要与市场标准螺母适配，不能用通止规检测。有通止规检测需求的，需要
用纯车加工工艺，请另询报价。

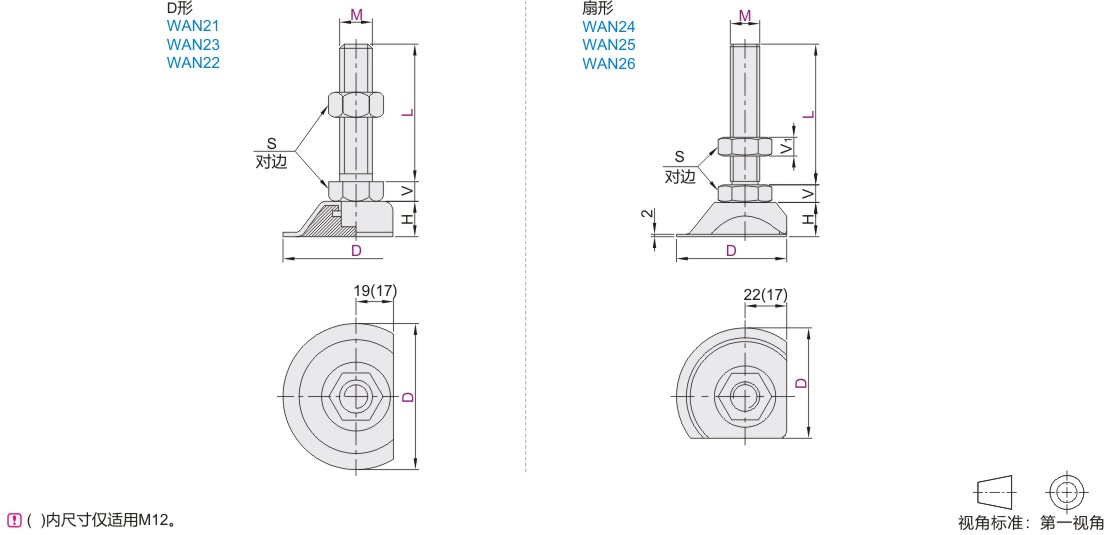

参数图
D形
| 型号 | M | L | 螺距 | S | H | V | 承载 (Kg) |
参考重量 (Kg/pcs) |
|
| 代码 | D | ||||||||
| WAN21 WAN22 WAN23 |
55 | 12 | 50 | 1.75 | 19 | 14 | 8 | 500 | 0.13 |
| 75 | 0.15 | ||||||||
| 100 | 0.17 | ||||||||
| 125 | 0.19 | ||||||||
| 150 | 0.2 | ||||||||
| 75 | 16 | 75 | 2 | 24 | 18 | 10 | 0.25 | ||
| 100 | 0.28 | ||||||||
| 125 | 0.32 | ||||||||
| 150 | 0.34 | ||||||||
| 20 | 100 | 2.5 | 30 | 13 | 0.44 | ||||
| 125 | 0.5 | ||||||||
| 150 | 0.54 | ||||||||
| 200 | 0.64 | ||||||||
扇形
| 型号 | M | L | 螺距 | S | H | V | V1 | 承载 (Kg) |
参考重量 (Kg/pcs) |
|
| 代码 | D | |||||||||
| WAN24 WAN25 WAN26 |
45 | 12 | 50 | 1.75 | 19 | 14 | 8 | 10 | 200 | 0.14 |
| 75 | 0.16 | |||||||||
| 100 | 0.18 | |||||||||
| 125 | 0.2 | |||||||||
| 150 | 0.22 | |||||||||
| 60 | 16 |
75 | 2 |
24 |
18 | 10 |
13 | 300 | 0.26 | |
| 100 | 0.3 | |||||||||
| 125 | 0.34 | |||||||||
| 150 | 0.38 | |||||||||
| 200 | 0.46 | |||||||||
| 20 | 100 | 2.5 | 30 | 13 | 16 | 500 | 0.46 | |||
| 125 | 0.52 | |||||||||
| 150 | 0.58 | |||||||||
| 200 | 0.7 | |||||||||
