图片仅供参考，请以已选的规格为准
横移机械手 可旋转型 气动驱动 X/Z/θ轴
条件筛选：
种类筛选 横移机械手
驱动方式 气动
产品名称 可旋转型横移机械手
机械手运作 带旋转
速度 普通型
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
型号筛选
未生成型号，还有 8 项未选择
代码
参数选型
安装组件
产品选型
安装位置
H
150~400
/10
X
Z
θ
60~120
/1
配置
技术图档
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 安装组件 | 移载方向 | 驱动方式 | |
| ZBC06 | 横移机械手 | 可旋转型 | 无 | X/Z/θ轴 | 气动 |
| ZBC07 | 有 | ||||
产品特性
· 机构紧凑、外形美观；
· 高精度移载、可靠性高：
· 机械手与执行元件联动旋转；
· 降低设计与制造的成本。
本机械手配2个内置磁环圆形气缸、磁性开关(4条)。

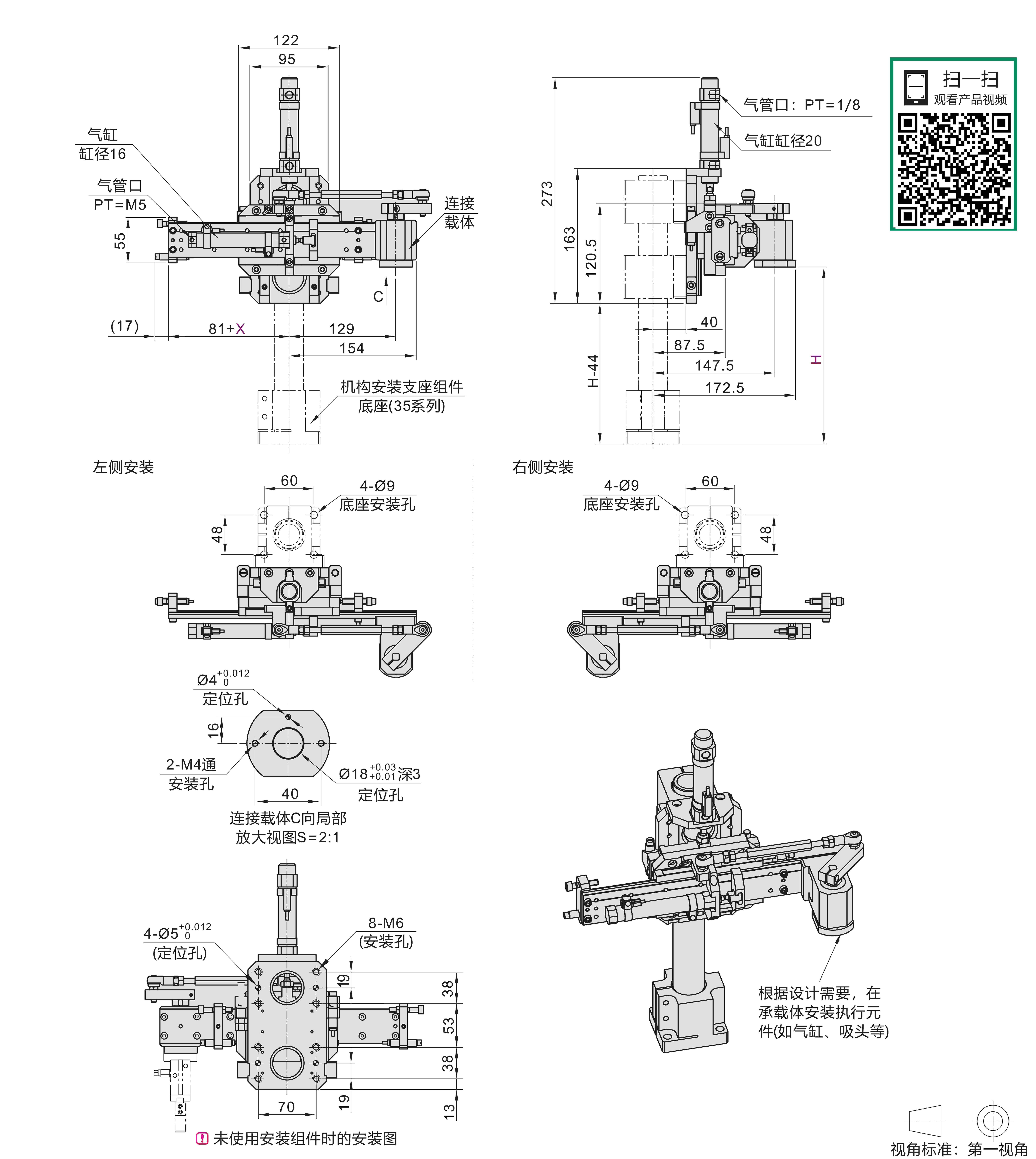

参数图
ZBC06
| 型号 |
X轴行程 (mm) |
Z轴行程 (mm) |
θ° 旋转角度 |
配置 |
重复位置 精度(mm) |
循环时间 (S) |
工作气压 (Mpa) |
负载 (g) |
|
| 代码 | 安装位置 | ||||||||
| ZBC06 | L(左) R(右) |
65 90 115 140 |
35 | 60~120 | 无指定(对应的气缸品牌为SMC，导轨品牌为PMI) B：标配(对应的气缸品牌为亚德客，导轨品牌为PMI) |
±0.05 | 2 | 0.4~0.6 | 800 (max) |
ZBC07
| 型号 |
H初始高度 最小单位10(mm) |
X轴行程 (mm) |
Z轴行程 (mm) |
θ° 旋转角度 |
配置 |
重复位置 精度(mm) |
循环时间 (S) |
工作气压 (Mpa) |
负载 (g) |
|
| 代码 | 安装位置 | |||||||||
| ZBC07 | L(左) R(右) |
150~400 | 65 90 115 140 |
35 | 60~120 | 无指定(对应的气缸品牌为SMC，导轨品牌为PMI) B：标配(对应的气缸品牌为亚德客，导轨品牌为PMI) |
±0.05 | 2 | 0.4~0.6 | 800 (max) |

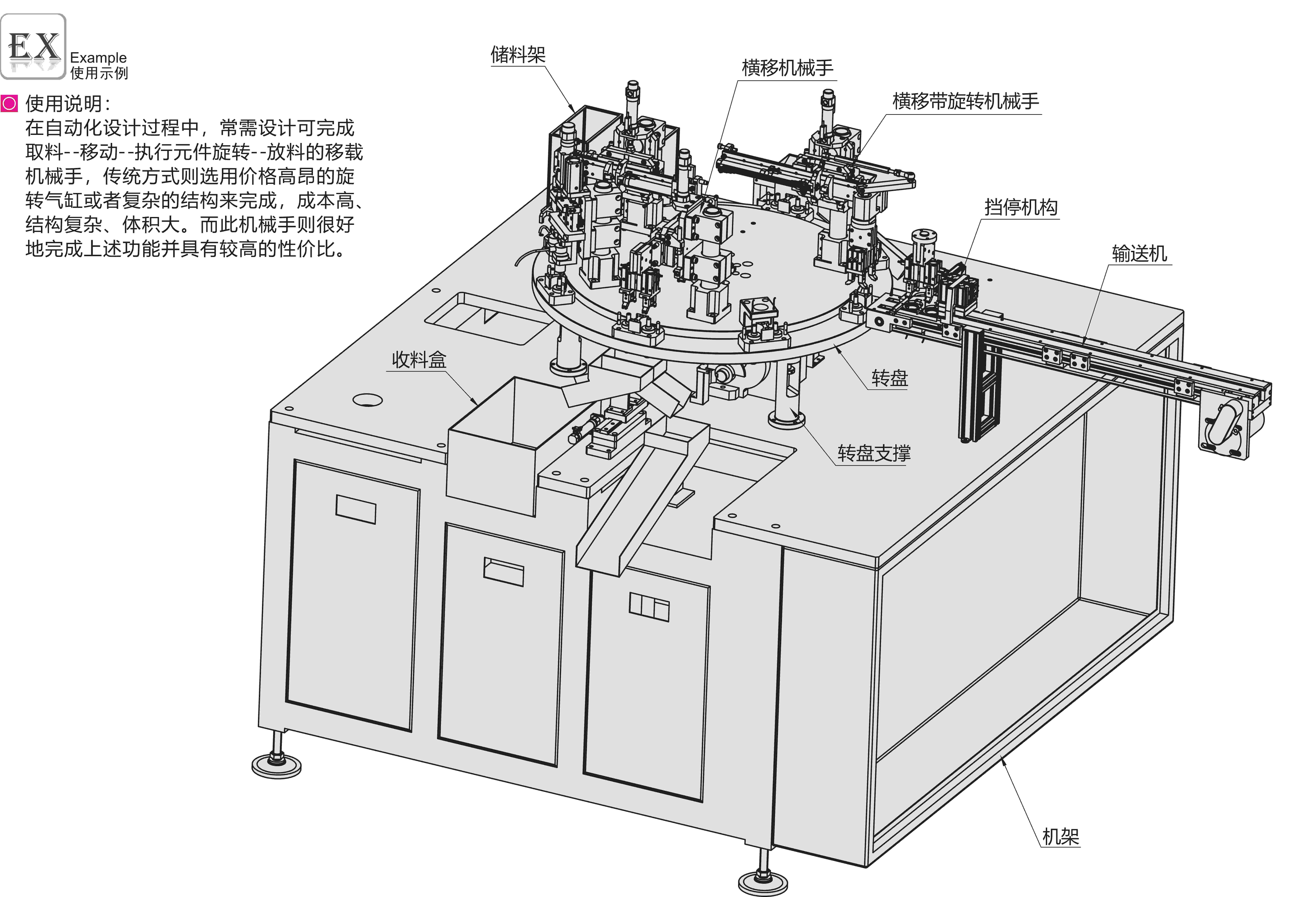

产品简易说明
-
