        经济型 平皮带输送机 带导条防跑偏型 中间驱动双槽型材 带轮直径30mm

        条件筛选：

        种类筛选 平皮带输送机
        主体 双槽型材
        皮带类型 导条防跑偏型
        轮直径 30
        驱动 中间驱动

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            型号：

            型号筛选

            可选加工（可选）

            未生成型号，还有 8 项未选择

            重置

            代码

            产品选型

            B

            L

            390~3000
            /5

            输出功率(W)

            电压(V)

            规格

            齿轮头减速比

            皮带规格

            马达品牌选择

            技术图档

            3D预览

            可选加工参数

            材质图

            参数图

            材质图
            代码 类型 材质 表面处理
            型材 马达轴承盖1 马达轴承盖2 带轮固定座 型材 马达轴承盖1 马达轴承盖2 带轮固定座
            KPB51 导条防跑偏型 铝材 SPCC 铝材 阳极氧化处理 喷涂



            特长：构造研发合理，本产品价格较为经济；还可调整驱动部位置的中间驱动型。



             A尺寸表

            输出功率
            (W)             		马达 减速比 A
            规格 制造商
            6W 速度控制马达 国产 5 ~ 18 130
            25 ~ 180
            松下 5 ~ 18 111
            25 ~ 180 118
            25W 三相马达 国产 5 ~ 18 131
            25 ~ 180
            速度控制马达 5 ~ 18 141
            25 ~ 180
            三相马达 松下 5 ~ 180  115
            速度控制马达 125
            40W 三相马达 国产 5 ~ 18 168
            25 ~ 180
            速度控制马达 5 ~ 18 178
            25 ~ 180
            三相马达 松下 5 ~ 180 142
            速度控制马达 152
            60W 三相马达 国产 5 ~ 180 197
            速度控制马达
            三相马达 松下 180
            速度控制马达 210
            90W 三相马达 国产 5 ~180 217.5
            速度控制马达
            三相马达 松下 195
            速度控制马达 234.5



             齿轮头减速比

            齿轮头
            减速比            		 皮带速度(m/min)
                50Hz 60Hz
               7.5     26.1 31.4
               9     21.8 26.1
            12.5     15.7 18.8
            15     13  15.7
            18     10.9  13
            25     7.8  9.4
            30     6.5  7.8
            36     5.4  6.5
            50     3.9  4.7
            60     3.2  3.9
            75     2.6  3.1
            90     2.1  2.6
            100     1.9  2.3
            120     1.6  1.9
            150     1.3  1.5
            180 1 1.3

            可能会因负载状态而减小。

            此输送速度表参照国产马达(1250转/min)。

            长时间使用调节刻度不可低于60，调节刻度过低，马达扭矩减小，马达容易过载，同时调低马达速度，马达的动能会转化为热能，会导致马达过热。(输送能力对照表是指刻度在100的输送能力)。

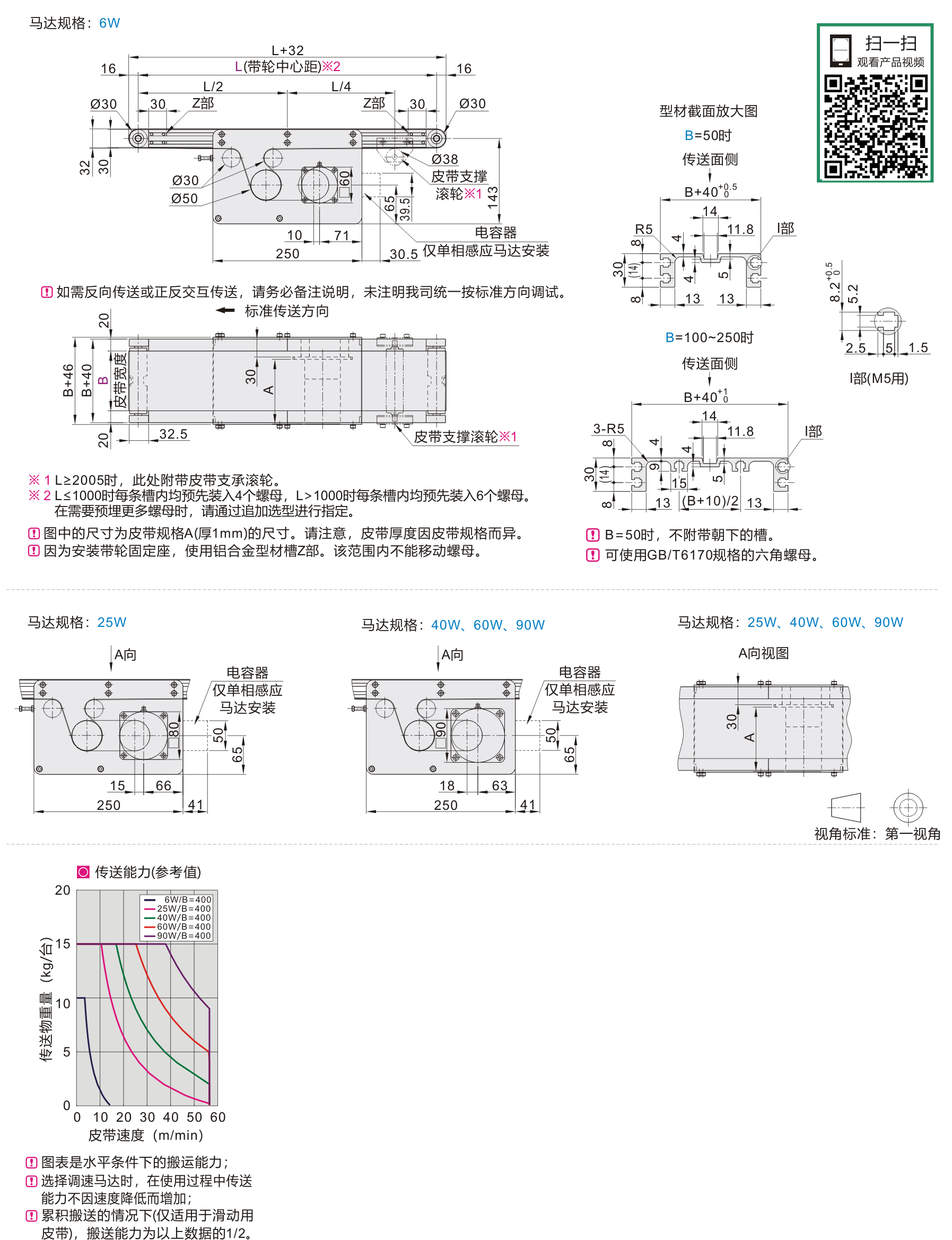

            参数图



            选型表

            型号
            		 L
            最小单位5
            		 马达选择
            		 皮带规格
            		 马达品牌
            选择
            代码 B 输出功率(W) 电压(V) 规格 齿轮头减速比
            KPB51
            		 50
            100
            150
            200
            250
            		 390~3000
            		 6  25  40
            60  90            		 TA220
            (单相)            		 SCM
            (速度控制马达)
            7.5  9  12.5  15
            18  25  30  36  50
            60  75  90  100
            120  150  180
             输出功率为6时，7.5、9不适用。            		 L(经济型:黄色PVC)
            M(经济型:黑色防静电PU)
            N(经济型:绿色哑光PU)
            K(经济型:墨绿色PVC)
            R(经济型:绿色滑动型)
            S(经济型:白色滑动型)
            A(普通用:绿色)
            B(普通用:白色)
            C(滑动用:绿色)
            D(滑动用:白色)
            E(电子零件传送用:黑色)
            F(食品传送用:白色)
            P(耐油用:绿色)
            H(非粘接用:白色)
            J(无皮带)

            T(国产品牌)
            S(松下马达)

              松下马达停产，货期不稳定。
            25  40
            60  90            		 SA200
            (三相)            		 INV
            (变频器)
            6  25  40
            60  90            		 NV
            (无马达)            		 NM
            (无马达)            		 NH(无齿轮头) W(无马达、齿轮头)



            选择了无马达、齿轮头时，马达安装孔间距将因马达输出功率而异。                                  选择了无马达、齿轮头时，主机将以部件状态交货。

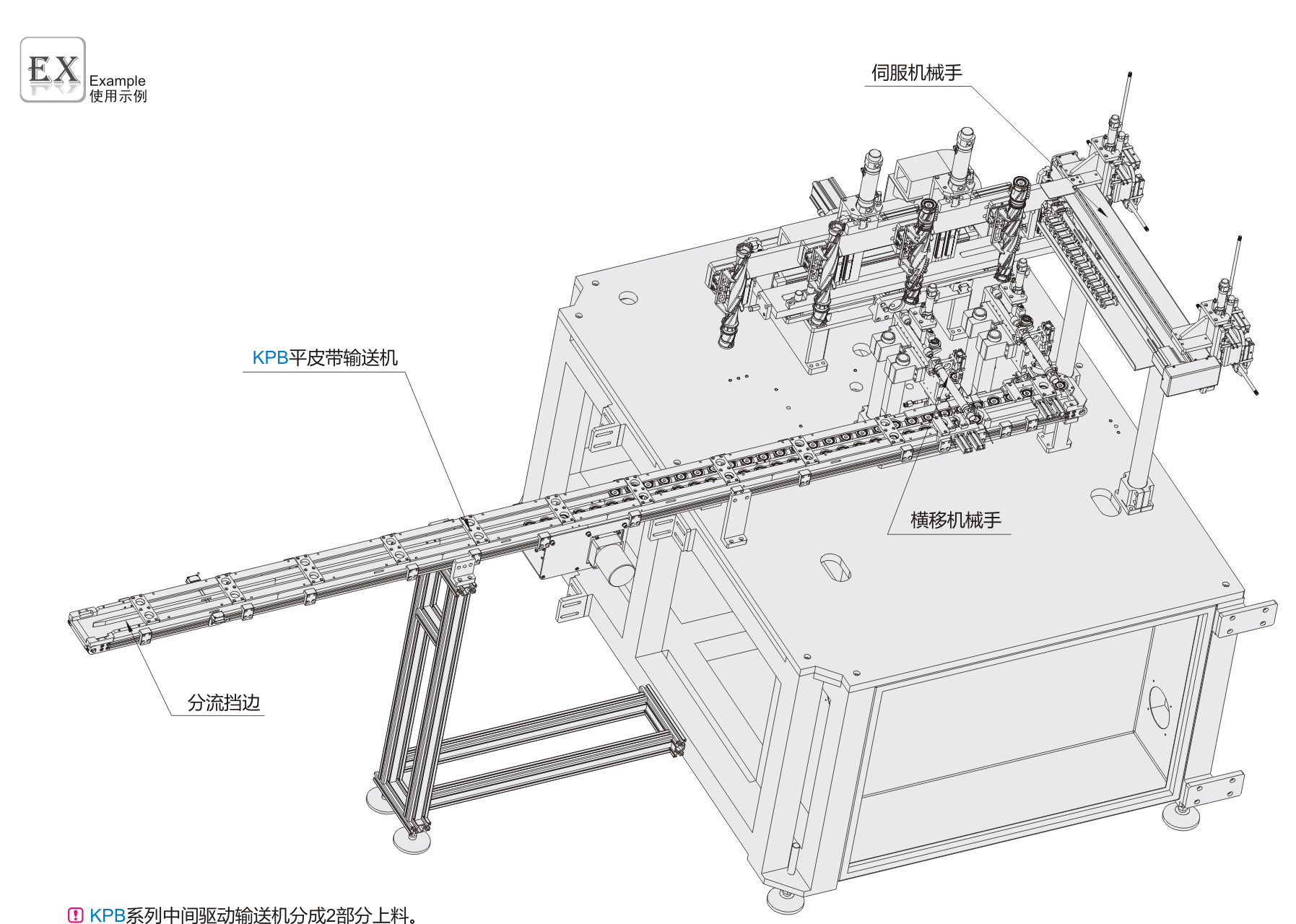

            使用示例
