      图片仅供参考，请以已选的规格为准

        平皮带输送机 中部驱动3槽型材 带轮直径50mm 背光型

        条件筛选：

        类型 背光型
        主体 3槽型材
        皮带类型 鼓形轮防跑偏型
        轮直径 50
        驱动 中间驱动
        种类筛选 平皮带输送机

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            型号：

            型号筛选

            可选加工（可选）

            未生成型号，还有 11 项未选择

            重置

            代码

            产品选型

            B

            L

            700~3000
            /5

            E

            105~2290
            /1

            F

            输出功率(W)

            电压(V)

            规格

            齿轮头减速比

            皮带规格

            马达品牌选择

            光源颜色

            技术图档

            3D预览

            可选加工参数

            材质图

            参数图

            材质图
            代码
            		 类型
            		 材质
            		 表面处理
            型材 马达轴承盖1 马达轴承盖2 带轮固定座 型材 马达轴承盖1 马达轴承盖2 带轮固定座
            KPJ01 背光型 铝材
            		 阳极氧化处理
            		 喷涂



            特长：用于异物包含检查的理想LED背光类型。



            齿轮头减速比

            齿轮头
            减速比            		 皮带速度（m/min）
            50Hz 60Hz
            7.5 26.1 31.4
            9 21.8 26.1
            12.5 15.7 18.8
            15 13 15.7
            18 10.9 13
            25 7.8 9.4
            30 6.5 7.8
            36 5.4 6.5
            50 3.9 4.7
            60 3.2 3.9
            75 2.6 3.1
            90 2.1 2.6
            100 1.9 2.3
            120 1.6 1.9
            150 1.3 1.5
            180 1.0 1.3



             可能会因负载状态而减小。
             此输送速度表参照国产马达（1250转/min）。
            长时间使用调节刻度不可低于60，调节刻度过低，马达扭矩减小，马达
                容易过载，同时调低马达速度，马达的动能会转化为热能，会导致马达
                过热。(输送能力对照表是指刻度在100的输送能力)。





            A尺寸表

            输出功率
            (W)            		 马达 减速比 A
            规格 制造商
            25W 三相马达
            		 国产 7.5~18
            		 131
            25~180
            速度控制马达 7.5~18 141
            25~180
            三相马达
            		 松下 7.5~180
            		 115
            速度控制马达 125
            40W 三相马达
            		 国产 7.5~18 168
            25~180
            速度控制马达 7.5~18 178
            25~180
            三相马达 松下 7.5~180 142
            速度控制马达 152

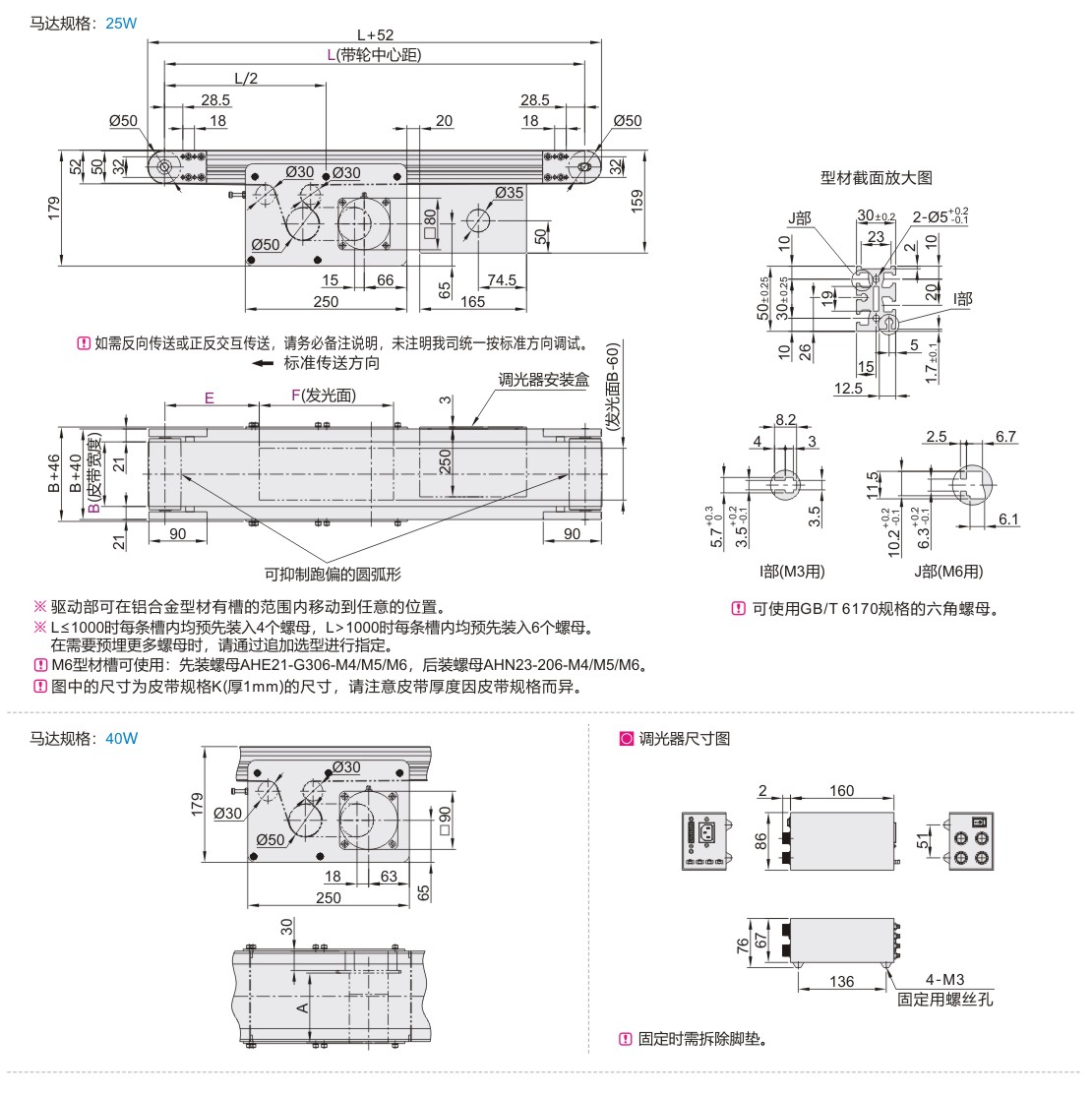

            参数图



            选型表

            型号 L
            最小单位5            		 E
            光源位置            		 F
            光源长度            		 马达选择 马达品牌选择 光源颜色
            代码 B 输出功率(W) 电压(V) 规格 齿轮头减速比 皮带规格
            KPJ01 200
            250
            300
            350            		 700~3000 105~2290

            500

            800

            25

            40

            		 TA220(单相) SCM
            速度控制马达            		 7.5  9  12.5  15
              18  25  30  36  50
            60  75  90  100
              120  150  180            		 K(普通皮带)
            L(进口皮带)
            J            (无皮带)            		 T(国产品牌)
            S            (松下马达)
            松下马达停产，货期不稳定。            		 A(白色)
            B            (红色)
            C            (蓝色)
            D            (绿色)
            SA200(三相) INV变频器
            NV(无马达) NM(无马达) NH(无齿轮头) W(无马达)





            KPJ系列用于精密零配件的异物检查、搭载CCD实现自动上下料的理想背光型输送机。
