        平皮带输送机 中间驱动3槽型材 轮直径70mm  马达内置型

        条件筛选：

        种类筛选 平皮带输送机
        类型 马达内置型
        主体 3槽型材
        皮带类型 鼓形轮防跑偏型
        轮直径 70
        驱动 中间驱动

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            型号：

            型号筛选

            可选加工（可选）

            未生成型号，还有 8 项未选择

            重置

            代码

            产品选型

            B

            L

            415~2000
            /5

            输出功率(W)

            电压(V)

            规格

            齿轮头减速比

            皮带规格

            马达品牌选择

            技术图档

            3D预览

            可选加工参数

            材质图

            参数图

            材质图
            代码 类型 材质 表面处理
            型材 带轮固定座 型材 带轮固定座
            KPQ01 马达内置型 铝材 阳极氧化处理 本色阳极氧化

            特长：将马达内置于型材之间，使输送机的高度减少了约一半。

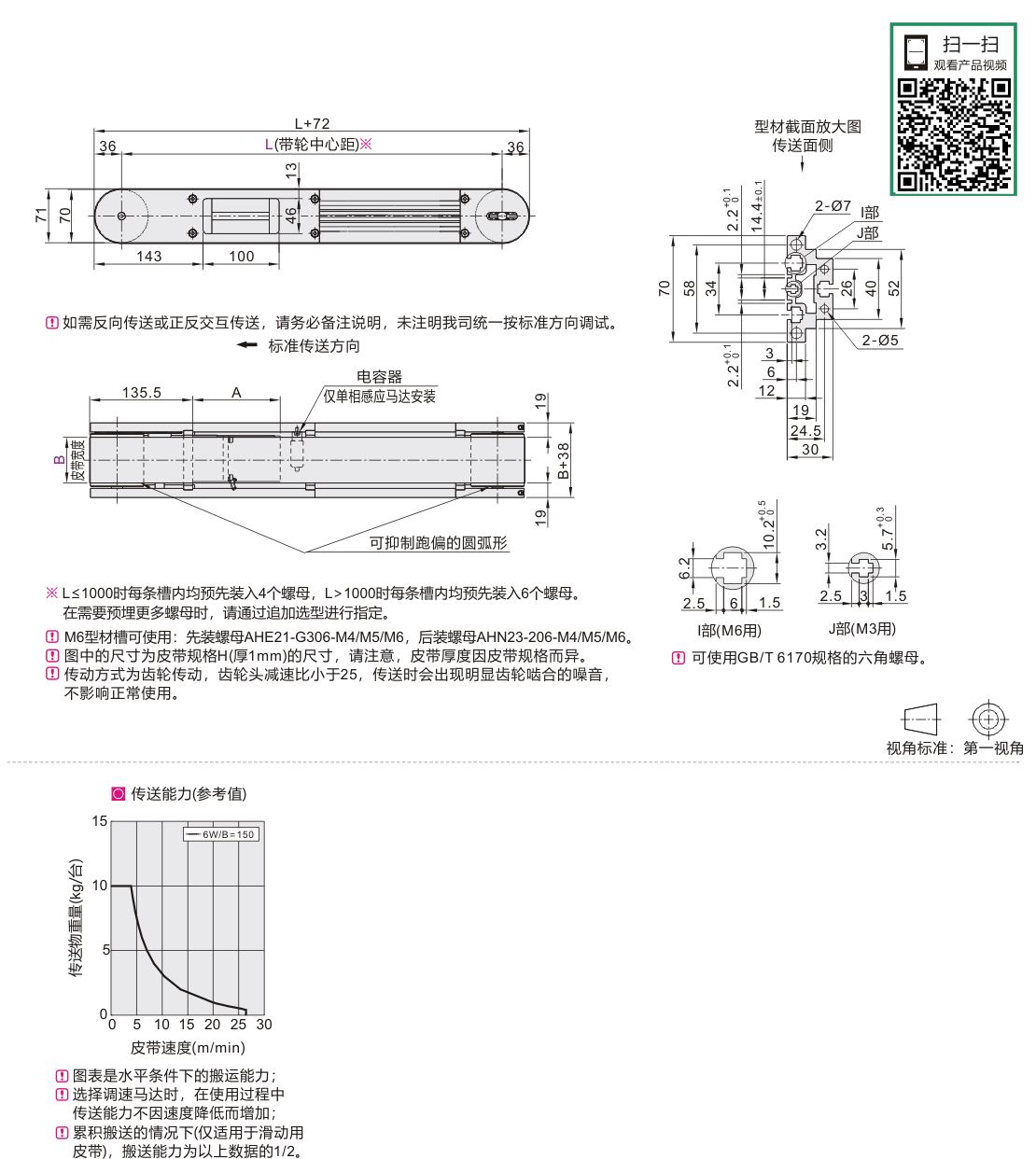

            A尺寸表

            输出功率
            (W)            		 马达 减速比 A
            规格 制造商
            6W 速度控制马达 国产 5~18 130
            25~180
            松下 5~18 111
            25~180 118



            齿轮头减速比

            齿轮头
            减速比            		 皮带速度(m/min)
            50Hz 60Hz
            15 18.3 22
            18 15.2 18.3
            25 11 18.3
            30 9.1 13.1
            36 7.6 9.1
            50 5.5 6.6
            60 4.5 5.5
            75 3.6 4.4
            90 3 3.6
            100 2.7 3.3
            120 2.3 2.7
            150 1.8 2.2
            180 1.5 1.8

            可能会因负载状态而减小。

            此输送速度表参照国产马达(1250转/min)。

            长时间使用调节刻度不可低于60，调节刻度过低，马达扭矩减小，马达容易过载，同时调低马达速度，马达的动能会转化为热能，会导致马达过热。(输送能力对照表是指刻度在100的输送能力)。

            参数图



            选型表

            型号
            		 L
            最小单位5
            		 马达选择
            		 马达品牌
            选择
            代码 B(选择) 输出功率(W) 电压(V) 规格 齿轮头减速比 皮带规格
            KPQ01
            		 60
            100
            150
            		 415~2000
            		 6 TA220
            单相            		 SCM
            速度控制马达            		 15  18  25  30
            36  50  60  75
            90  100  120
            150  180            		 L(经济型:黄色PVC)
            M(经济型:黑色防静电PU)
            N(经济型:绿色哑光PU)
            K(经济型:墨绿色PVC)
            R(经济型:绿色滑动型)
            S(经济型:白色滑动型)
            A(普通用:绿色)
            B(普通用:白色)
            C(滑动用:绿色)
            D(滑动用:白色)
            E(电子零件传送用:黑色)
            F(食品传送用:白色)
            P(耐油用:绿色)
            H(非粘接用:白色)
            J(无皮带)

            T(国产品牌)
            S(松下马达)


             松下马达停产，货期不稳定。
            NV
            无马达            		 NM
            无马达            		 NH
            无齿轮头            		 W
            无马达、齿轮头

            选择了无马达、齿轮头时，马达安装孔间距将因马达输出功率而异。      选择了无马达、齿轮头时，主机将以部件状态交货。



            使用示例
