        平皮带输送机 头部驱动3槽型材 带轮直径50mm 全皮带型

        条件筛选：

        种类筛选 平皮带输送机
        类型 全皮带型
        主体 3槽型材
        皮带类型 鼓形轮防跑偏型
        轮直径 50
        驱动 头部驱动

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            型号：

            型号筛选

            可选加工（可选）

            未生成型号，还有 8 项未选择

            重置

            代码

            产品选型

            B

            60~300
            /10

            L

            320~2000
            /5

            输出功率(W)

            电压(V)

            规格

            齿轮头减速比

            皮带规格

            马达品牌选择

            技术图档

            3D预览

            可选加工参数

            材质图

            参数图

            材质图
            代码 类型 材质 表面处理
            型材 马达盖板1 马达盖板2 带轮固定座 型材 马达盖板1 马达盖板2 带轮固定座
            KPS01 全皮带型 铝材 阳极氧化处理
            		 喷涂



            特长：可将输送机整面作为传送面使用的全皮带输送机。



             A尺寸表

            输出功率
            (W)            		 马达 减速比 A
            规格 制造商
            6W 速度控制马达 国产 12.5 ~ 18 130
            25 ~ 180
            松下 12.5 ~ 18 111
            25 ~ 180 118
            25W 三相马达 国产 12.5 ~ 18 131
            25 ~ 180
            速度控制马达 12.5 ~ 18 141
            25 ~ 180
            三相马达 松下 12.5 ~ 180 115
            速度控制马达 125
            40W 三相马达 国产 12.5 ~ 18 168
            25 ~ 180
            速度控制马达 12.5 ~ 18 178
            25 ~ 180
            三相马达 松下 12.5 ~ 180
            		 142
            速度控制马达 152



            齿轮头减速比

            齿轮头
            减速比            		 皮带速度(m/min)
                50Hz 60Hz
            12.5 15.7 18.8
            15 13 15.7
            18 10.9 13
            25 7.8 9.4
            30 6.5 7.8
            36 5.4 6.5
            50 3.9 4.7
            60 3.2 3.9
            75 2.6 3.1
            90 2.1 2.6
            100 1.9 2.3
            120 1.6 1.9
            150 1.3 1.5
            180 1 1.3

            可能会因负载状态而减小。

            此输送速度表参照国产马达(1250转/min)。

            长时间使用调节刻度不可低于60，调节刻度过低，马达扭矩减小，马达容易过载，同时调低马达速度，马达的动能会转化为热能，会导致马达过热。(输送能力对照表是指刻度在100的输送能力)。

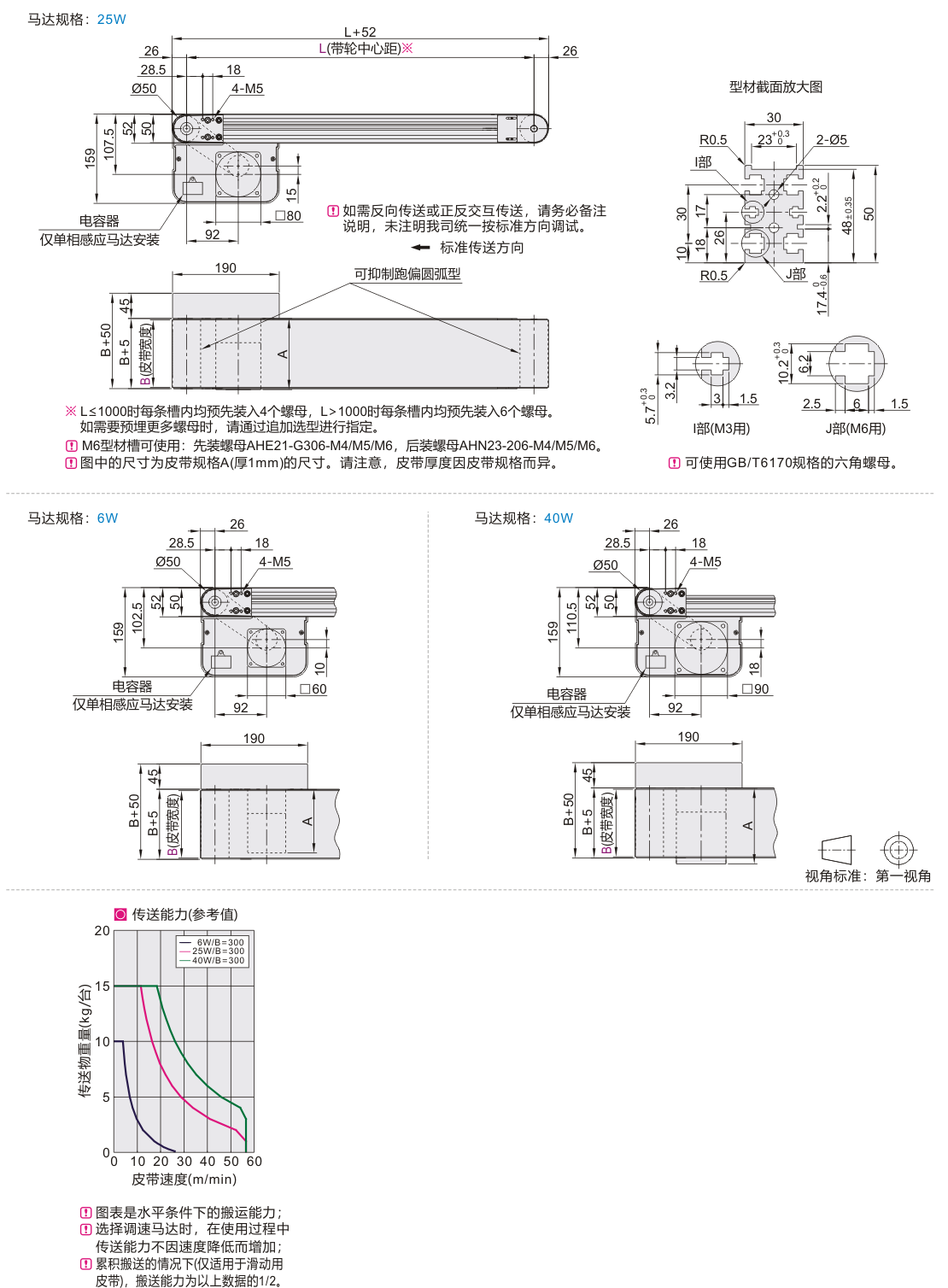

            参数图



            选型表

            型号 L
            最小单位5            		 马达选择 皮带规格 马达品牌
            选择
            代码 B最小单位10 输出功率(W) 电压(V) 规格 齿轮头减速比
            KPS01 60~300
            		 320~2000

            6
            25

            40

            		 TA220
            (单相)            		 SCM
            (速度控制马达)            		 12.5 15 18  25 30  36 50 60
            75 90 100 120  150 180
            		 L(经济型：黄色PVC)
            M(经济型：黑色防静电PU)
            N(经济型：绿色哑光PU)
            K(经济型：墨绿色PVC)
            R(经济型：绿色滑动型)
            S(经济型：白色滑动型)
            A(普通用：绿色)
            B(普通用：白色)
            C(滑动用：绿色)
            D(滑动用：白色)
            E(电子零件传送用：黑色)
            F(食品传送用：白色)
            P(耐油用：绿色)
            H(非粘接用：白色)
            J(无皮带)
            		 T(国产品牌)
            S(松下马达)
            松下马达停产，货期不稳定。

            25

            40

            		 SA200
            (三相)            		 INV
            (变频器)

            6
            25

            40

            		 NV
             (无马达)            		 NM
            (无马达)            		 NH(无齿轮头) W(无马达、齿轮头)



            选择了无马达、齿轮头时，马达安装孔间距将因马达输出功率而异。

            选择了无马达、齿轮头时，主机将以部件状态交货。
