      图片仅供参考，请以已选的规格为准

        同步带输送机  重载马达内置型  头部驱动双槽型材 轮直径80mm

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        SKU信息
        3D模型
        PDF下载
        3D图库

        型号筛选

        未生成型号，还有 0 项未选择

        技术图档

        3D预览

        可选加工参数

        材质图

        参数图

        材质图
        代码
        		 类型
        		 材质
        		 表面处理
        型材 马达盖板 带轮固定座 型材 马达盖板 带轮固定座
        KQR01 重置马达内置型 铝材
        		 阳极氧化处理
        		 喷涂

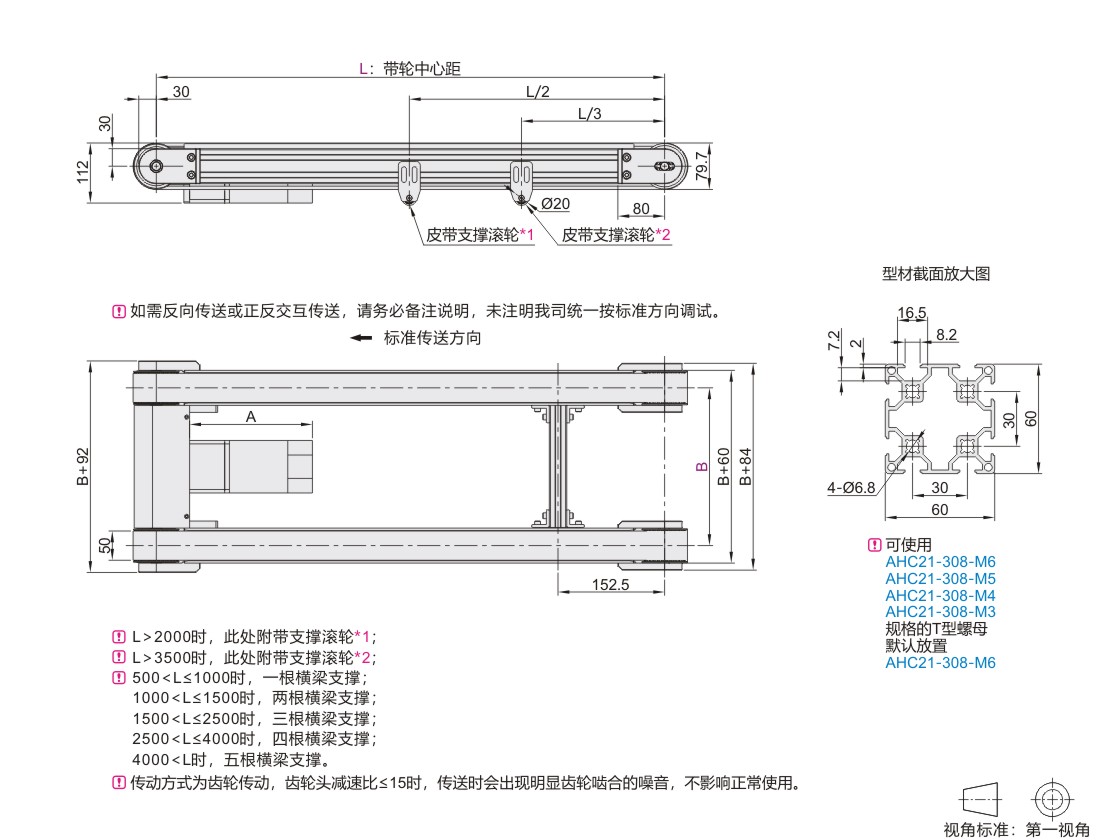

        特长 ：将马达置于中间 ，减少输送机高度。





        L>2000时 ，此处附带支撑滚轮*1；

        L>3500时 ，此处附带支撑滚轮*2；

        500<L≤1000时 ，一根横梁支撑；
            1000<L≤1500时 ，两根横梁支撑；
            1500<L≤2500时 ，三根横梁支撑；
            2500<L≤4000时 ，四根横梁支撑；
            4000<L时 ，五根横梁支撑。

        传动方式为齿轮传动，齿轮头减速比≤15时 ，传送时会出现明显齿轮啮合的噪音，不影响正常使用。

        参数图



        选型表

        型号
        		 L
        最小单位5
        		 马达选择
        		 马达品牌
         选择
             代码 B(最小单位10) 输出功率(W) 电压（V） 规格 齿轮头减速比 皮带规格
           KQR01 200~600 500~5000 90
        120
        200        		 TA220 (单相) SCM
        速度控制马达        		     7.5  9  12.5  15
            18  25  30  36  50
            60  75  90  100  120
            150  180        		 K (经济型普通用 ：白色）
        L (经济型滑动用 ：绿色）
        E (普通用 ：白色)
        D (滑动用 ：绿色)
        F (防静电 ：黑色)
        J (无皮带)        		  T(国产品牌)
         S(松下马达)
            松下马达停产，
             货期不稳定。
        SA200（三相） INV
        变频器
        NV（无马达） NM
        无马达        		 NH
        无齿轮头        		 W
        无马达、齿轮头

        选择了无马达 、齿轮头时 ，马达安装孔间距将因马达输出功率而异。

        选择了无马达 、齿轮头时 ，主机将以部件状态交货。

        选择D绿色 ：滑动用同步带时 ，侧边会有轻微起毛 ，不同工况起毛程度不一样。





        技术资料

        传送能力（参考值）

        图表是水平条件下的搬运能力；

        选择调速马达时 ，在使用过程中
            传送能力不因速度降低而增加；

        累积搬送的情况下(仅适用于滑动用
            皮带)，搬送能力为以上数据的1/2。





        A尺寸表

        输出功率
        (W)        		 马达 减速比 A
        规格 制造商
        90W 三相马达 国产 5~18 217.5
        25~180
        速度控制马达 5~18
        25~180
        三相马达 松下 5~180 195
        速度控制马达 5~180 234.5
        120W 三相马达 国产 5~18 217.5
        25~180
        速度控制马达 5~18
        25~180
        200W 三相马达 5~18 248
        25~180
        速度控制马达 5~18
        25~180





         齿轮头减速比

        齿轮头
        减速比        		 皮带速度(m/min)
            50 Hz 60Hz
        7.5      43.0  49.6
        9      35.8  41.3
        12.5      25.8  29.8
           15      21.5  24.8
           18      17.9  20.7
           25      12.9  14.9
           30      10.7  12.4
           36        9.0  10.3
           50        6.4  7.4
           60        5.4  6.2
           75        4.3  5.0
           90        3.6  4.1
        120        2.7  3.1
        150        2.1  2.5
        180        1.8  2.1

        此输送速度表参照国产马达(1250转/min)。

        长时间使用调节刻度不可低于60，调节刻度
            过低，马达扭矩减小，马达容易过载，同时
            调低马达速度，马达的动能会转化为热能，
            会导致马达过热。(输送能力对照表是指
            刻度在100的输送能力)。





        适用于空间较为狭隘场所的夹具传送，可在输送机中间增加挡停和限位。
