图片仅供参考，请以已选的规格为准

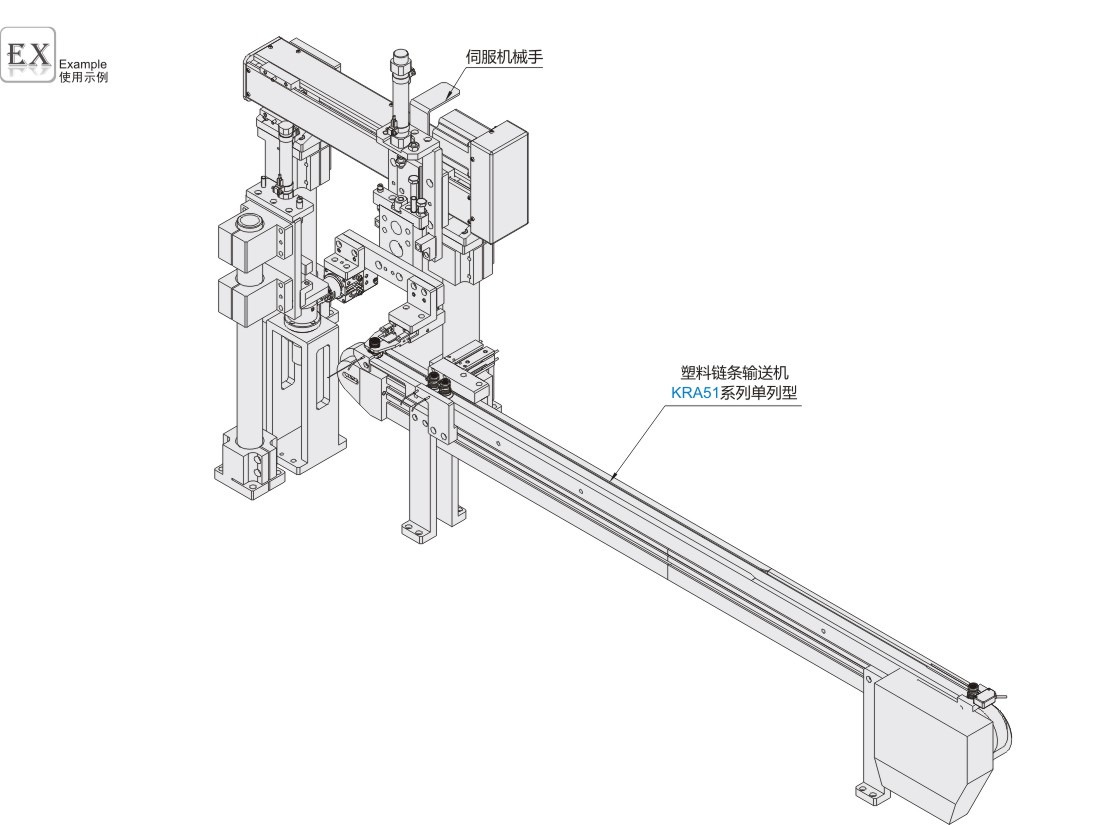

塑料链条输送机 头部驱动3槽型材 链轮直径57mm 单列型
条件筛选：
种类筛选 塑料链条输送机
类型 单列型
主体 3槽型材
轮直径 57
驱动 头部驱动
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
型号筛选
可选加工（可选）
未生成型号，还有 8 项未选择
重置
代码
产品选型
B
L
300~3000
/5
输出功率(W)
电压(V)
规格
齿轮头减速比
皮带规格
马达品牌选择
技术图档
3D预览
可选加工参数
材质图
参数图
材质图
| 代码 |
类型 |
材质 |
表面处理 |
||||||||||
| 型材 | 马达盖板 | 带轮固定座 | 塑料链条 | 型材 | 马达盖板 | 带轮固定座 | 塑料链条 | ||||||
| KRA51 | 单列型 | 铝材 | SPCC | 铝材 | 聚缩醛 | 阳极氧化处理 | 喷涂 | 本色阳极氧化 | 一 | ||||
特长 ：采用塑料链条 ，耐损伤 ，易维护。
A尺寸表
| 输出功率 （W） |
马达 | 减速比 |
A |
||||||
| 规格 | 制造商 | ||||||||
| 25W | 三相马达 | 国产 | 5~18 | 131 | |||||
| 25~180 | |||||||||
| 速度控制马达 | 5~18 | 141 | |||||||
| 25~180 | |||||||||
| 三相马达 |
松下 | 5~18 | 115 | ||||||
| 25~180 | |||||||||
| 速度控制马达 | 5~18 | 125 | |||||||
| 25~180 | |||||||||
| 40W | 三相马达 | 国产 |
5~18 | 168 | |||||
| 25~180 | |||||||||
| 速度控制马达 | 5~18 | 178 | |||||||
| 25~180 | |||||||||
| 三相马达 | 松下 | 5~180 | 142 | ||||||
| 速度控制马达 | 152 | ||||||||
齿轮头减速比
| 齿轮头 减速比 |
皮带速度(m/min) | |||||
| 50Hz | 60Hz | |||||
| 7.5 | 31.9 | 38.3 | ||||
| 9 | 26.6 | 31.9 | ||||
| 12.5 | 19.1 | 22.9 | ||||
| 15 | 15.9 | 19.1 | ||||
| 18 | 13.3 | 15.9 | ||||
| 25 | 9.5 | 11.4 | ||||
| 30 | 7.9 | 9.5 | ||||
| 36 | 6.6 | 8.0 | ||||
| 50 | 4.7 | 5.7 | ||||
| 60 | 4.0 | 4.8 | ||||
| 75 | 3.2 | 3.8 | ||||
| 90 | 2.6 | 3.2 | ||||
| 100 | 2.4 | 2.8 | ||||
| 120 | 2.0 | 2.4 | ||||
| 150 | 1.6 | 1.9 | ||||
| 180 | 1.3 | 1.6 | ||||
可能会因负载状态而减小。 此输送速度表参照国产马达(1250转/min)。 长时间使用调节刻度不可低于60，调节刻度
过低，马达扭矩减小，马达容易过载，同时
调低马达速度，马达的动能会转化为热能，
会导致马达过热。（输送能力对照表是指
刻度在100的输送能力）
参数图
选型表
选择了无马达 、齿轮头时 ，马达安装孔间距将因马达输出功率而异。 选择了无马达 、齿轮头时 ，主机将以部件状态交货。
-
