型号：
KVA41
复制
型号筛选
型号已生成
重置
代码
参数选型
材质
类型
表面处理
图片仅供参考，请以已选的规格为准
经济型输送机滚筒安装座 轴承型/张紧型 圆头型 材质：ADC12/ABS
条件筛选：
类型 轴承型
材质 ABS
形状 圆头型
表面处理 无
定位方式 标准型
种类筛选 输送机滚筒安装座
产品型号：
KVA41
未税折扣单价： --
含税折扣单价： --
含税总价 (税率13%)： --
预计发货天数：-- 天 (发货天数以下单次日起算，不含周日与法定假日)
购买数量(套)：
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 表面处理 | ||
| 本体 | 轴承 | ||||
| KVA40 | 输送机滚筒 安装座 |
轴承型 | ADC12 | 钢 | 表面喷塑 |
| KVA41 | ABS | 一 | 一 | ||
| KVA42 | 张紧型 | ADC12 | 表面喷塑 | ||
| KVA43 | ABS | 一 | |||
仅KVA40发货时带轴承。

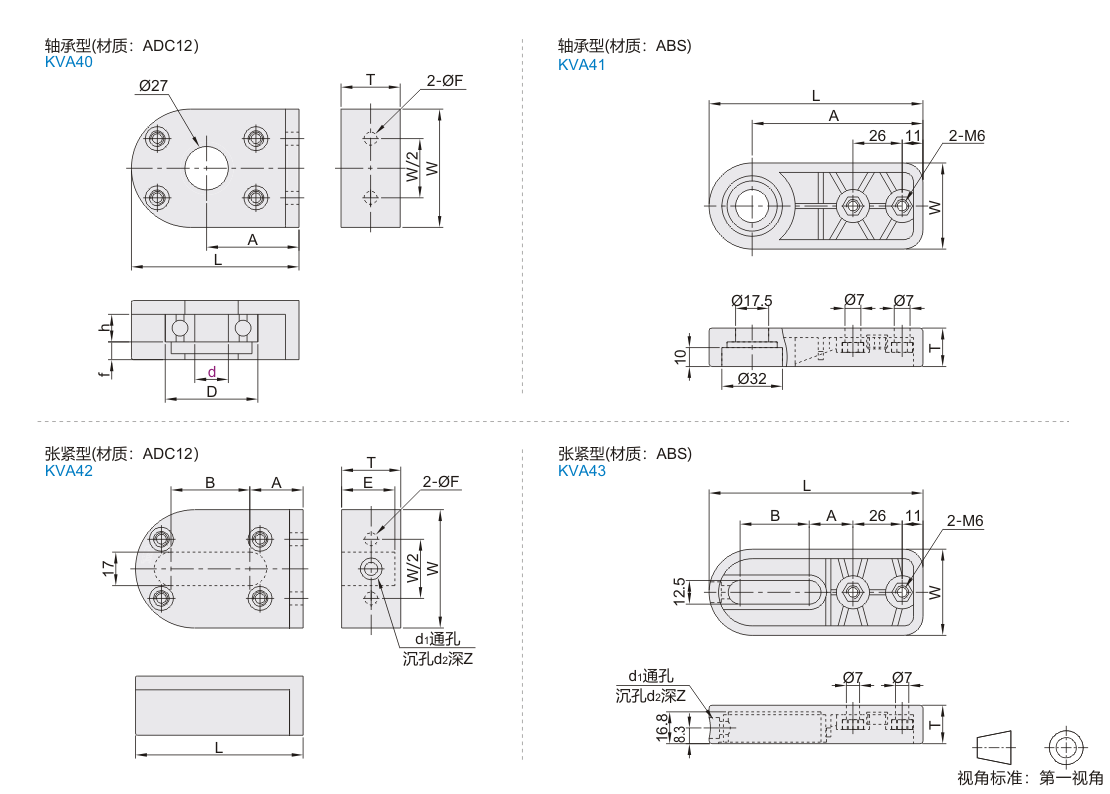

参数图
轴承型
| 型号 |
d |
L |
A |
W |
T |
F |
f |
|
| 代码 | 适用铝型材规格 | |||||||
| KVA40 | 3060 | 17 20 25 | 85 | 47 | 60 | 30 | 8.2 | 9 |
| 4080 | 100 | 57.5 | 80 | 40 | 9 | 15 | ||
| KVA41 | — | — | 113 | 90.25 | 45.5 | 20.3 | — | — |
KVA40使用轴承尺寸
| d | 轴承型号 | D | h |
| 17 | BAY6303ZZ | 47 | 14 |
| 20 | BAY6204ZZ | ||
| 25 | BAY6005ZZ | 12 |
张紧型
| 型号 |
L |
A |
B |
E |
W |
T |
F |
d1 |
d2 |
Z |
|
| 代码 | 适用铝型材规格 | ||||||||||
| KVA42 | 3060 | 85 | 27 | 40 | 27 | 60 | 30 | 8.2 | 6.6 | 11 | 6.3 |
| 4080 | 100 | 32 | 45 | 35 | 80 | 40 | 9 | 9 | 14 | 8 | |
| KVA43 | — | 113 | 23.15 | 36.5 | — | 45.5 | 20.3 | — | 7 | 11 | 5.5 |
-
