        机械手末端零件 标准零件 固定支架 带圆环 铝材质

        条件筛选：

        种类筛选 机械手末端零件
        类型 固定支架
        材质 铝合金
        产品名称 标准零件
        表面处理 本色阳极氧化

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 主体材质 表面处理
            NGD13 固定支架（带圆环） 铝 本色阳极氧化

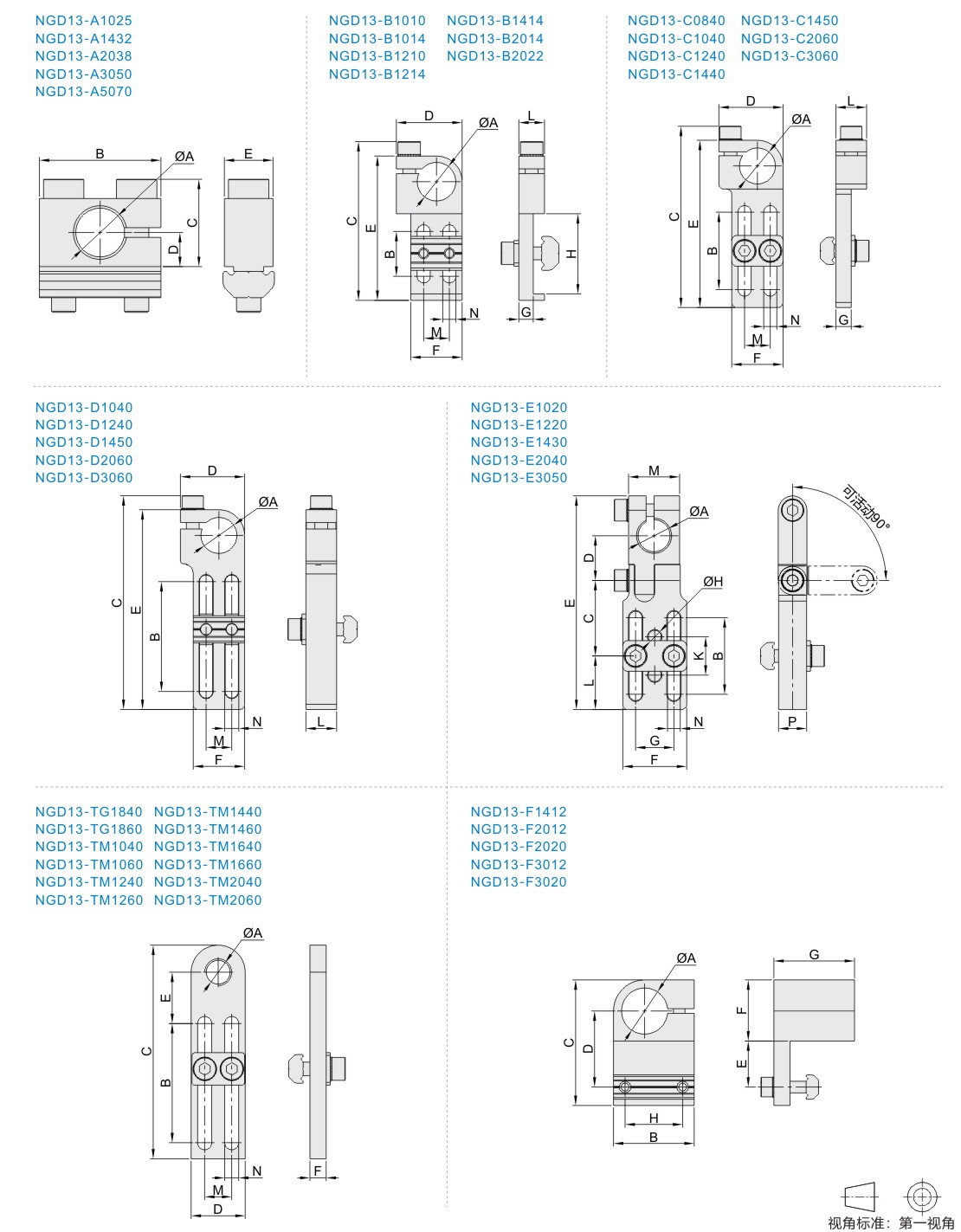

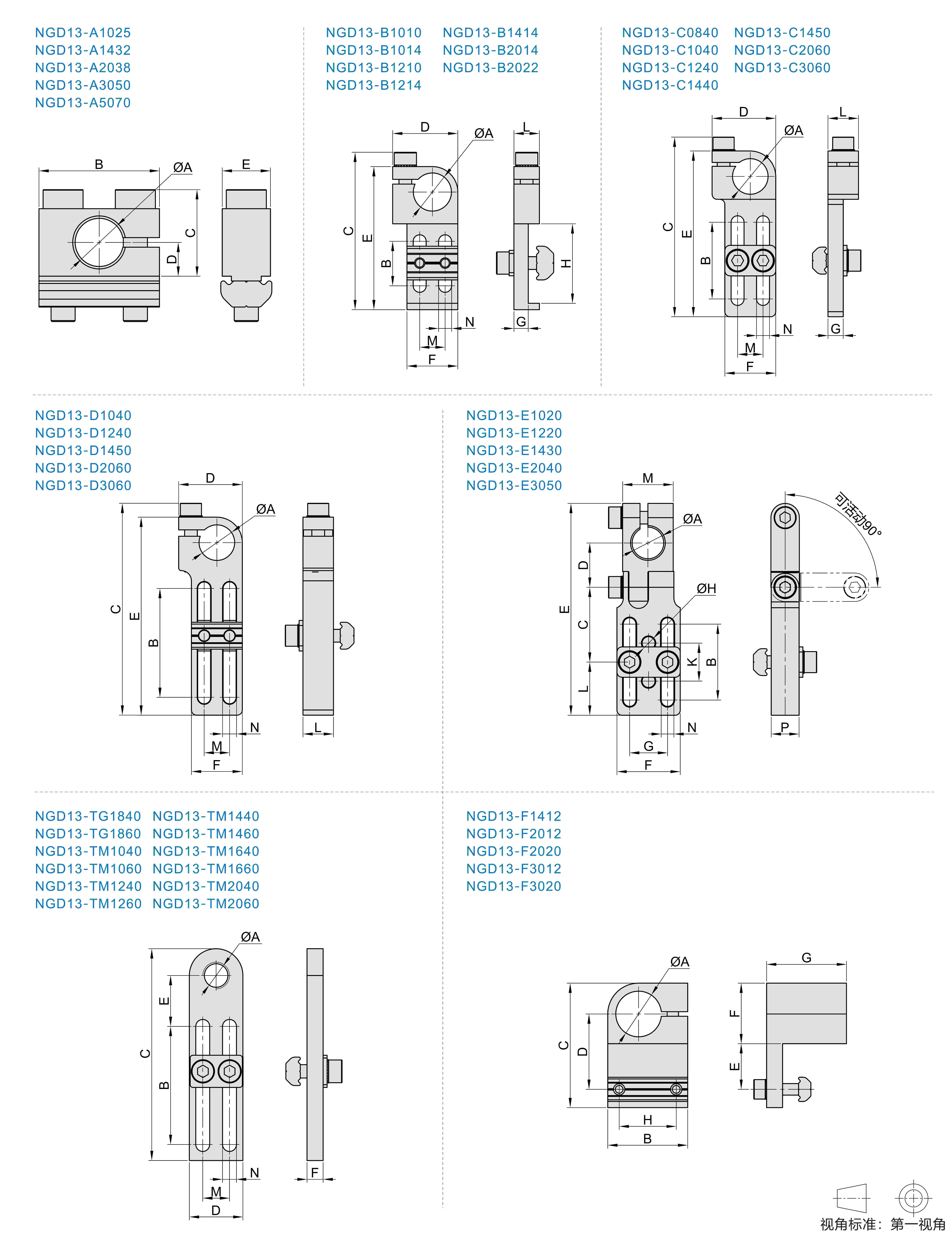

            参数图



            选型表

            型号
            		 尺寸（mm）
            		 附件
            		 重量
            (g)
            代码 规格 A B C D E F G H K P L M N 螺钉 防松垫片 T型螺母
            NGD13 A1025 10 25 18.5 7 10 — — — — — — — — 2pcs 2pcs 1pcs 15
            A1432 14 32 23 9 12 32
            A2038 20 38 28 12.5 15 45
            A3050 30 50 34 17 20 75
            A5070 50 70 56 28 25 150
            B1010 10 10 43 20 38 16 4.5 18 8 8 4.2 3pcs 20
            B1014 14 49 44 25 21
            B1210 12 10 43 20.5 38 18 22
            B1214 14 50 45 25 10
            B1414 14 52.1 25 46 20 6 12 10 5.2 34
            B2014 20 57.1 30 51.5 25 6.2 15 45
            B2022 22 74.1 68 6 40 48
            C0840 8 40 75 20 70 16 4.5 — 8 8 4.2 13
            C1040 10 23
            C1240 12 12
            C1440 14 81.1 25 75 20 6 12 10 5.2 38
            C1450 50 91.1 85 40
            C2060 20 60 111.1 30 105 25 15 55
            C3060 30 121.1 40 115 35 8 22 95
            D1040 10 40 75 20 70 16 — 8.3 8 4.2 30
            D1240 12 20.5 40
            D1450 14 50 90.6 25 85 20 12 10 5.2 60
            D2060 20 60 110.6 30 105 25 15 15 85
            D3060 30 122.2 42 115 35 20 22 175
            E1020 10 20 23 14 64.5 16 8 — 9 15 16 4.2 30
            E1220 12 35
            E1430 14 30 31 17 85 25 15 5.1 15 11 21 20 5.2 50
            E2040 20 40 39 22 107 13 26 25 90
            E3050 30 50 49 28 135.5 36 22 22 16 32 36 185
            F1412 14 25 40 22 12.5 19.5 25 15 — — — — — 2pcs 50
            F2012 20 32 45 24.5 24.5 30 22 70
            F2020 35 54.5 33 20 26.5 35 25 95
            F3012 30 40 55 29.5 12.5 34.5 30 30 90
            F3020 45 65.5 39 20 37.5 40 35 150
            TG1840 G1/8 40 75 20 19 6 — — 10 5.2 3pcs 25
            TG1860 60 105 25 26.5 15 42
            TM1040 M10×1 40 75 20 19 10 30
            TM1060 60 105 25 26.5 15 40
            TM1240 M12×1 40 75 20 19 10 30
            TM1260 60 105 25 26.5 15 47
            TM1440 M14×1 40 75 20 19 10 20
            TM1460 60 105 25 26.5 15 40
            TM1640 M16×1 40 75 20 19 10 20
            TM1660 60 105 25 26.5 15 40
            TM2040 M20×1 40 75 16.5 30
            TM2060 60 105 26.5 35
