产品选型
规格
图片仅供参考，请以已选的规格为准
机械手末端零件 标准零件 十字转换件 铝合金材质
条件筛选：
种类筛选 机械手末端零件
类型 十字转换件
材质 铝合金
产品名称 标准零件
表面处理 无
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 主体材质 | 表面处理 |
| NGD14 | 十字转换件 | 铝合金 | — |

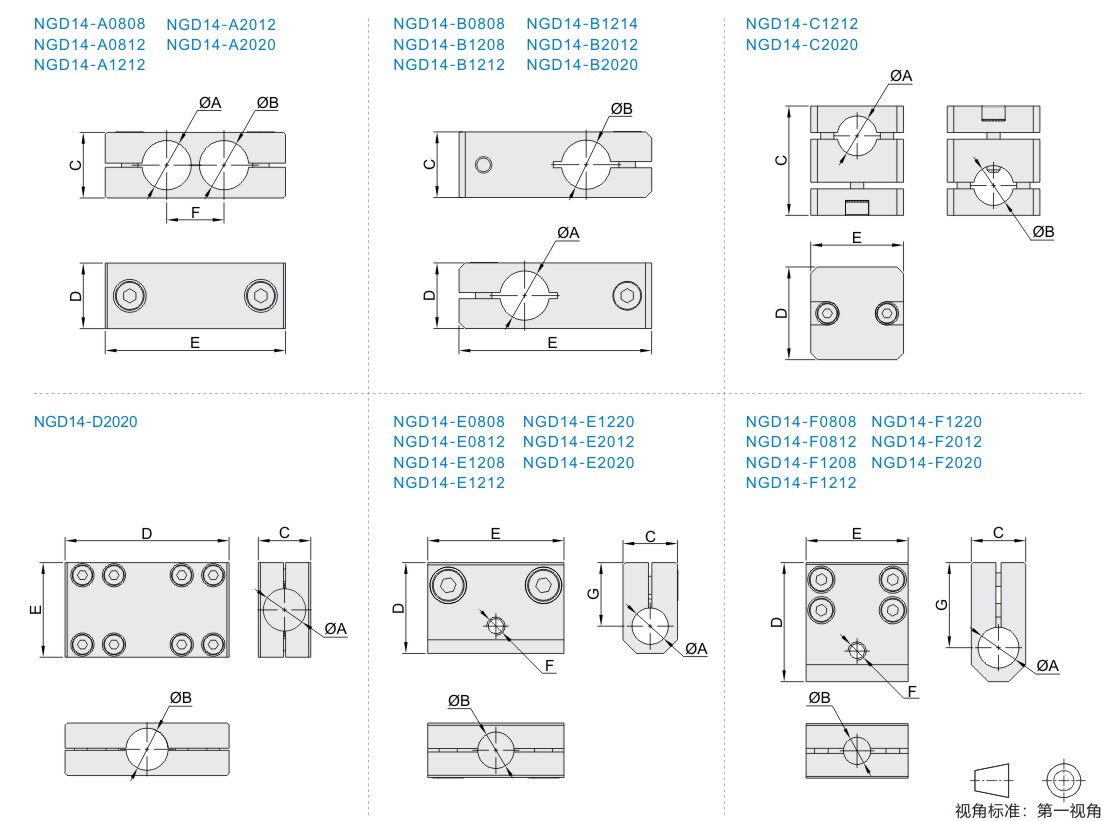

参数图
选型表
| 型号 | 尺寸（mm） |
重量 (g) |
||||||
| 代码 | 规格 | A | B | C | D | E | F | |
| NGD14 | A0808 | 8 | 8 | 12 | 12 | 35 | 10 | 11 |
| A0812 | 12 | 16 | 16 | 43 | 12 | 23 | ||
| A1212 | 12 | 44 | 14 | 21 | ||||
| A2012 | 20 | 25 | 25 | 60 | 18 | 75 | ||
| A2020 | 20 | 66 | 24 | 71 | ||||
| B0808 | 8 | 8 | 12 | 12 | 35 | — | 10 | |
| B1208 | 12 | 16 | 43 | 16 | ||||
| B1212 | 12 | 16 | 47 | 22 | ||||
| B1214 | 14 | 18 | 18 | 48 | 29 | |||
| B2012 | 20 | 12 | 25 | 25 | 59 | 72 | ||
| B2020 | 20 | 64 | 68 | |||||
| C1212 | 12 | 12 | 33 | 28 | 28 | 11 | ||
| C2020 | 20 | 20 | 48 | 42 | 42 | 30 | ||
| D2020 | 25 | 78 | 45 | 170 | ||||
| 型号 |
尺寸（mm） |
重量 (g) |
|||||||
| 代码 | 规格 | A | B | C | D | E | F | G | |
| NGD14 | E0808 | 8 | 8 | 12 | 20 | 30 | M4 | 14 | 14 |
| E0812 | 12 | 16 | 23 | ||||||
| E1208 | 12 | 8 | 26 | 16 | 19 | ||||
| E1212 | 12 | 18 | |||||||
| E1220 | 20 | 25 | 30 | 45 | 20 | 60 | |||
| E2012 | 20 | 12 | 40 | 25 | 63 | ||||
| E2020 | 20 | 56 | |||||||
| F0808 | 8 | 8 | 12 | 28 | 26 | 22 | 15 | ||
| F0812 | 12 | 16 | 30 | 31 | |||||
| F1208 | 12 | 8 | 35 | 25 | 29 | ||||
| F1212 | 12 | 26 | |||||||
| F1220 | 20 | 25 | 44 | 45 | 34 | 88 | |||
| F2012 | 20 | 12 | 54 | 39 | 111 | ||||
| F2020 | 20 | 51.5 | 78 | ||||||
-
