产品选型
A
图片仅供参考，请以已选的规格为准
机械手末端零件 注塑机取放治具 拨指 单指无勾 铝材质 阳极氧化
条件筛选：
种类筛选 机械手末端零件
类型 拨指
产品名称 注塑机取放治具
勾指 单指无勾
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 主体材质 | 表面处理 |
| NGE02 | 单指无勾 | 铝 | 阳极氧化 |
特点
· 单一动作；
· 内置磁环。

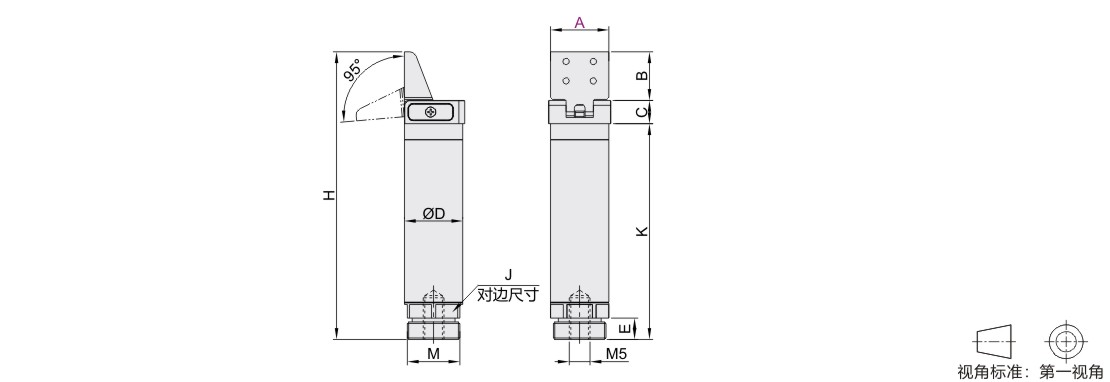

参数图
选型表
| 型号 |
B |
C |
D |
E |
H |
J |
K |
M |
|
| 代码 | A | ||||||||
| NGE02 | 14 | 12 | 10.5 | 14 | 5.5 | 72 | 12 | 49.5 | M12×1 |
| 20 | 17.5 | 9 | 20 | 8 | 103 | 17 | 76.5 | M17×1 | |
| 30 | 25 | 12 | 30 | 11 | 148 | 27 | 111 | M27×1 | |
| 型号 |
行程 (°) |
内置 磁环 |
工作压力 (bar) |
工作温度 (℃) |
耗气量 (cm³) |
关闭扭矩(N·cm) (6bar压力下) |
重量 （g） |
|
| 代码 | A | |||||||
| NGE02 | 14 | 95 | 有 | 2.5~8 | -10~70 | 1 | 19 | 25 |
| 20 | 3.52 | 70 | 60 | |||||
| 30 | 12.9 | 300 | 193 | |||||
-
