图片仅供参考，请以已选的规格为准
薄型油缸 油路板型/配管型 碳钢/铝合金材质 方型 缸径25~125 总行程5~400
条件筛选：
缸径 25~125
总行程 5~400
缸体材质 碳钢/铝合金
种类筛选 薄型油缸
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
型号筛选
未生成型号，还有 7 项未选择
代码
参数选型
安装形式
产品选型
缸径
活塞杆形状选择
行程ST
5~400
/1
磁石
使用温度范围(°C)
技术图档
3D预览
产品问答
材质图
参数图
材质图
| 代码 |
类型 |
材质 | 使用流体 |
|
| 无磁石 | 带磁石 | |||
| WSA61 | 配管型 | 碳钢 |
铝合金 | 已滤清之 标准液压油 |
| WSA62 | 油路板型 | |||
图示为外螺纹活塞杆。
活塞杆尺寸表
| 缸径 | J | HJ | JE | HL | JW | W |
| 25 | M10×1.5 | 15 | M12×1.25 | 20 | 9 | 10 |
| 32 | M12×1.75 | 20 | M16×1.5 | 25 | 14 | 12 |
| 40 | M16×2.0 | 20 | M22×1.5 | 30 | 18 | 15 |
| 50 | M20×2.5 | 25 | M26×1.5 | 35 | 23 | 15 |
| 63 | M24×3.0 | 30 | M30×1.5 | 40 | 27 | 20 |
| 80 | M27×3.0 | 35 | M36×1.5 | 45 | 32 | 20 |
| 100 | M33×3.5 | 40 | M42×2.0 | 50 | 40 | 25 |
| 125 | M39×4.0 | 45 | M56×2.0 | 55 | 50 | 25 |

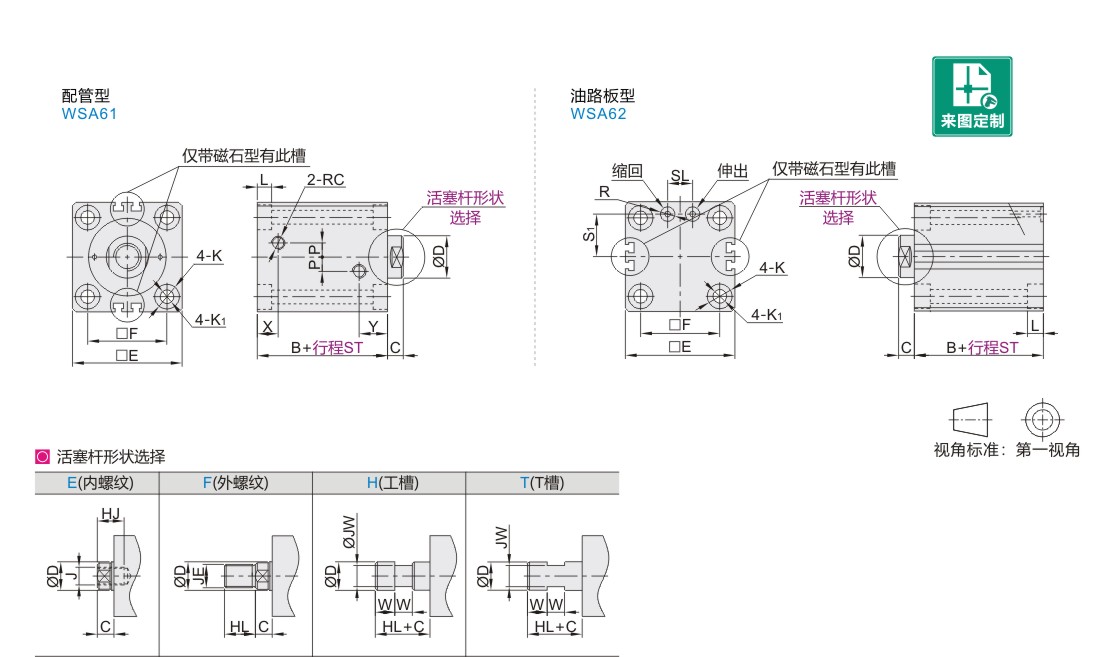

参数图
选型表
活塞杆内、外螺纹型适用推侧和拉侧受力使用，槽型适用推侧受力使用，拉侧不推荐。
配管型
| 代码 |
缸径 |
ØD |
B |
C* |
E |
F |
K |
K1 |
L |
P |
X |
Y | RC |
||
| N(无磁石) | Y(带磁石) | N(无磁石) | Y(带磁石) | ||||||||||||
| WSA61 | 25 | 14 | 45 | 60 | 8 | 50 | 36 | 9 | 5.6 | 10 | 5 | 7 | 10 | 20.5 | 1/8 |
| 32 | 20 | 55 | 73 | 10 | 62 | 47 | 11 | 6.8 | 10 | 10 | 10 | 14 | 25 | 1/4 | |
| 40 | 25 | 55 | 73 | 10 | 70 | 52 | 13 | 9 | 15 | 10 | 10 | 14 | 25 | 1/4 | |
| 50 | 30 | 60 | 82 | 11 | 80 | 58 | 16 | 11 | 15 | 10 | 11 | 16 | 27.5 | 1/4 | |
| 63 | 35 | 70 | 90 | 13 | 94 | 69 | 19 | 13 | 20 | 10 | 13 | 18 | 32 | 3/8 | |
| 80 | 40 | 80 | 100 | 17 | 114 | 86 | 24 | 15 | 20 | 15 | 17 | 22 | 33 | 3/8 | |
| 100 | 50 | 90 | 115 | 17 | 134 | 102 | 30 | 17 | 25 | 15 | 19 | 24 | 36 | 3/8 | |
| 125 | 60 | 100 | 129 | 20 | 164 | 124 | 36 | 21 | 30 | 20 | 21 | 30 | 41 | 1/2 | |
带*号尺寸可按客户要求定制。
油路板型
| 代码 |
缸径 |
ØD |
B |
C* |
E |
F |
K |
K1 |
L |
SL |
S1 |
R |
|
| N(无磁石) | Y(带磁石) | ||||||||||||
| WSA62 | 25 | 14 | 45 | 60 | 8 | 50 | 36 | 9 | 5.6 | 10 | 15 | 17 | Ø10，底孔Ø2.5 |
| 32 | 20 | 55 | 73 | 10 | 62 | 47 | 11 | 6.8 | 10 | 20 | 22 | Ø12，底孔Ø3 | |
| 40 | 25 | 55 | 73 | 10 | 70 | 52 | 13 | 9 | 15 | 20 | 26 | Ø12，底孔Ø3 | |
| 50 | 30 | 60 | 82 | 11 | 80 | 58 | 16 | 11 | 15 | 25 | 31 | Ø14，底孔Ø4 | |
| 63 | 35 | 70 | 90 | 13 | 94 | 69 | 19 | 13 | 20 | 25 | 38 | Ø14，底孔Ø5 | |
| 80 | 40 | 80 | 100 | 17 | 114 | 86 | 24 | 15 | 20 | 30 | 47 | Ø16，底孔Ø6 | |
| 100 | 50 | 90 | 115 | 17 | 134 | 102 | 30 | 17 | 25 | 30 | 57 | Ø16，底孔Ø7 | |
| 125 | 60 | 100 | 129 | 20 | 164 | 124 | 36 | 21 | 30 | 35 | 71 | Ø18，底孔Ø8 | |
带*号尺寸可按客户要求定制。
-
