图片仅供参考，请以已选的规格为准
经济型实心导向轴 直杆型 面粗糙度Ra0.4
条件筛选：
种类筛选 经济型实心导向轴
类型 无台阶
材质 S45C
表面处理 镀硬铬
表面粗糙度 Ra0.4
精度等级 普通级
轴端形状 轴端不加工
轴身加工 轴身不加工
产品型号：
点击红色字体去完善选型
请先点击左下侧选项进行选型>>
请先点击左侧选项进行选型>>
未税折扣单价： -- --
含税折扣单价： ----
含税总价 (税率13%)： ￥--
预计发货天数：-- 天 (发货天数以下单次日起算，不含周日与法定假日)
购买数量(PCS)：
起订量：1PCS
, 加量幅度：1PCS
暂无数据
数量折扣
登录后可查看价格、加入购物车、一键购买
立即登录
价格生成中...
登录后可查看价格、加入购物车、一键购买
立即登录
代码E-SAD22的技术资料信息曾有所变更，可前往 型号勘误表 查看变更记录
相似商品
同类人气商品
引导式选型
常规选型
图纸选型
型号：
型号筛选
可选加工（可选）
未生成型号，还有 2 项未选择
重置
代码
- E-SAD22
无数据
产品选型
代码
- E-SAD22
无数据
轴径Dmm
- 6
- 8
- 10
- 12
- 13
- 15
- 16
- 20
- 25
- 30
- 35
- 40
- 50
无数据
长度Lmm
15~1500
/1
LC
LC
EC
EC
0.0~9999.0
/0.01
K
0.0~9999.0
/1.0
ED
ED
0.0~9999.0
/0.01
K
0.0~9999.0
/1.0
T
0.0~9999.0
/1.0
SC
SC
0.0~9999.0
/0.01
JD
JD
0.0~9999.0
/0.01
J
0.0~9999.0
/1.0
VD
VD
0.0~9999.0
/0.01
VE
VE
0.0~9999.0
/0.01
G
0.0~9999.0
/1.0
价格生成中...
技术图档
全部型号
3D预览
技术图档（二）
可选加工参数
产品简介
材质图
参数图
材质图
参数图
材质图
参数图
材质图
| 代码 | 类型 |
精度等级 | 材质 | 硬度 | 表面处理 | |
| 国标 | 相当 | |||||
| E-SAD22 | 标准型 | 普通级 | 45 | S45C |
高频淬火 |
镀硬铬, |
圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。

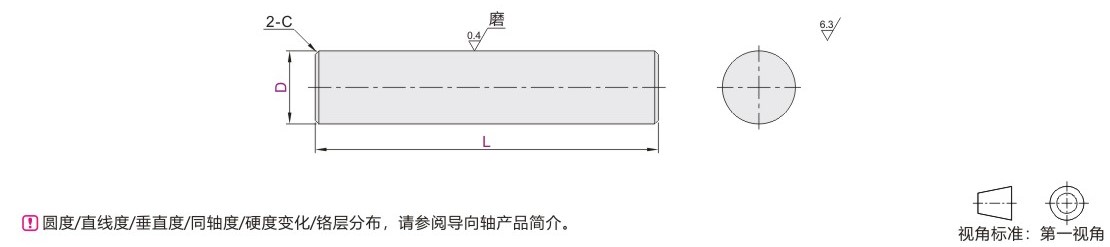

参数图
| 型号 |
L 最小单位1 |
C |
||
| 代码 | D | |||
| E-SAD22 | 6 | -0.005 -0.020 |
15~600 | 0.2以下 |
| 8 | 15~800 | 0.5以下 | ||
| 10 | ||||
| 12 | 15~1000 | |||
| 13 | 20~1000 | |||
| 15 | -0.005 -0.025 |
|||
| 16 | 25~1200 | |||
| 20 | 1.0以下 | |||
| 25 | 30~1200 | |||
| 30 | 30~1500 | |||
| 35 | -0.005 -0.030 |
|||
| 40 | 40~1500 | |||
| 50 | 60~1500 | |||
