医疗 导向轴 两端台阶型 两端台阶内螺纹型 D公差f8
品牌名称：
怡合达
条件筛选：
类型 两端台阶型
表面处理 镀硬铬
精度等级 普通级
轴公差 f8
轴身加工 轴身不加工
种类筛选 实心导向轴
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
常规选型
图纸选型
型号筛选
未生成型号，还有 9 项未选择
代码
参数选型
材质
轴端形状
产品选型
轴径D(mm)
长度L(mm)
20~1500
/1
台阶长度E(mm)
2~188
/1
台阶长度F(mm)
2~188
/1
台阶直径P(mm)
6~47
/1
内螺纹M(mm)
规格参数
3D预览
可选加工
产品简介
材质图
参数图
材质图
| 两端台阶型 | 两端台阶内螺纹型 | 精度等级 |
D公差 |
材质 | 硬度 |
表面处理 |
|
| 国标 | 相当 | ||||||
| Y-FCT11 | Y-FCU11 | 普通级 | f8 | 45 | S45C | — | 镀硬铬，镀层硬度HV750~，镀层厚度3µm~ |
| Y-FCT14 | Y-FCU14 | 0Cr18Ni9 | SUS304 | ||||
圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。
参数图

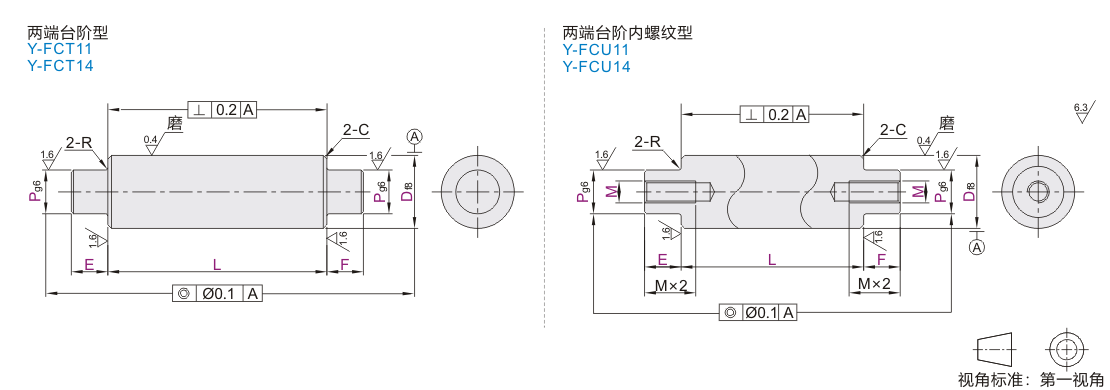

两端台阶型
| 型号 | 最小单位1 | R | C | ||||
| 代码 | Df8 | L | E·F | P | |||
| (D公差f8) Y-FCT11 Y-FCT14 |
8 | -0.013 -0.035 |
20~800 | E=2~P×4 F=2~P×4 |
6 | 0.3 | 0.5 |
| 10 | 6~8 | ||||||
| 12 | -0.016 -0.043 |
20~1000 | 6~10 | ||||
| 13 | 6~11 | ||||||
| 15 | 6~13 | ||||||
| 16 | 20~1200 | 6~14 | |||||
| 18 | 8~16 | ||||||
| 20 | -0.020 -0.053 |
8~17 | 1.0 | ||||
| 25 | 8~22 | ||||||
| 30 | 20~1500 | 9~27 | |||||
| 35 | -0.025 -0.064 |
9~32 | 0.5 | ||||
| 40 | 11~37 | ||||||
| 50 | 11~47 | ||||||
两端台阶内螺纹型
| 型号 | 最小单位1 | M 选择 |
R | C | ||||
| 代码 | Df8 | L | E·F | P | ||||
| (D公差f8) Y-FCU11 Y-FCU14 |
8 | -0.013 -0.035 |
20~800 | E=2~P×4 F=2~P×4 |
6 | 3 | 0.3 | 0.5 |
| 10 | 6~8 | 3 4 5 | ||||||
| 12 | -0.016 -0.043 |
20~1000 | 6~10 | 3 4 5 6 | ||||
| 13 | 6~11 | 3 4 5 6 8 | ||||||
| 15 | 6~13 | 3 4 5 6 8 10 | ||||||
| 16 | 20~1200 | 6~14 | 3 4 5 6 8 10 | |||||
| 18 | 8~16 | 4 5 6 8 10 12 | ||||||
| 20 | -0.020 -0.053 |
8~17 | 4 5 6 8 10 12 | 1.0 | ||||
| 25 | 8~22 | 4 5 6 8 10 12 16 | ||||||
| 30 | 20~1500 | 9~27 | 5 6 8 10 12 16 20 24 | |||||
| 35 | -0.025 -0.064 |
9~32 | 5 6 8 10 12 16 20 24 | 0.5 | ||||
| 40 | 11~37 | 6 8 10 12 16 20 24 30 | ||||||
| 50 | 11~47 | 6 8 10 12 16 20 24 30 | ||||||
-
