        医疗 导向轴 两端台阶内螺纹型·带扳手槽型 D公差f8

        品牌名称：

        怡合达

        条件筛选：

        类型 两端台阶型
        表面处理 镀硬铬
        精度等级 普通级
        轴公差 f8
        轴端形状 两端内螺纹型
        轴身加工 轴身不加工
        种类筛选 实心导向轴

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 9 项未选择

            代码

            参数选型

            材质

            产品选型

            D

            L

            20~1500
            /1

            E

            2~188
            /1

            F

            2~188
            /1

            P

            6~47
            /1

            M

            S

            0~1484
            /1

            规格参数

            3D预览

            可选加工

            产品简介

            材质图

            参数图

            材质图
            代码
            		 类型
            		 精度等级
            		 D公差
            		 材质 硬度
            		 表面处理
            国标 相当
            Y-FCV11 两端台阶内螺纹型 带扳手槽型 普通级 f8 45 S45C — 镀硬铬，镀层硬度HV750~，镀层厚度3µm~
            Y-FCV14 0Cr18Ni9 SUS304





            圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。

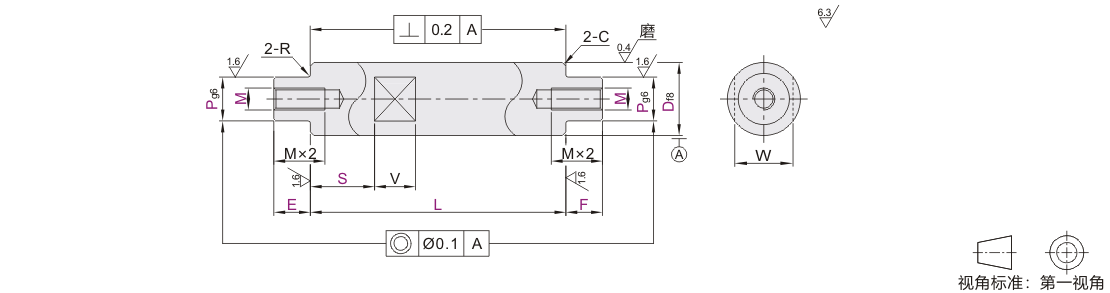

            参数图



            选型表

            型号 最小单位1 M
            选择            		 扳手槽尺寸 R C
            代码 Df8 L E·F    P S W V
            (D公差f8)
            Y-FCV11
            Y-FCV14            		 8 -0.013
            -0.035            		 20~800 E=2~P×4
            F=2~P×4            		 6   3      根据使用
                    要求指定       S尺寸
               最小单位1
              扳手槽尺寸
              参阅导向轴
            产品简介            		 7 8  0.3 0.5
            10 6~8   3  4  5 8
            12 -0.016
            -0.043            		 20~1000 6~10   3  4  5  6 10 10
            13 6~11   3  4  5  6  8 11
            15 6~13   3  4  5  6  8  10 13
            16 20~1200 6~14   3  4  5  6  8  10 14
            18 8~16        4  5  6  8  10  12 16
            20 -0.020
            -0.053            		 8~17        4  5  6  8  10  12 17 1.0
            25 8~22        4  5  6  8  10  12  16 22
            30 20~1500 9~27             5  6  8  10  12  16  20  24 27 15
            35 -0.025
            -0.064            		 9~32             5  6  8  10  12  16  20  24 30 0.5
            40 11~37                 6  8  10  12  16  20  24  30 36 20
            50 11~47                  6  8  10  12  16  20  24  30 41
