医疗 导向轴 一端外螺纹型·带扳手槽 D公差g6
品牌名称：
怡合达
条件筛选：
种类筛选 实心导向轴
类型 无台阶
轴公差 g6
轴端形状 一端外螺纹型
轴身加工 带扳手槽型
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
常规选型
图纸选型
型号筛选
未生成型号，还有 10 项未选择
代码
参数选型
材质
精度等级
表面处理
产品选型
轴径D(mm)
长度L(mm)
20~1500
/1
台阶长度E(mm)
4~150
/1
螺纹长度B(mm)
2~150
/1
台阶直径P(mm)
扳手槽距离端面距离S(mm)
0~1485
/1
规格参数
3D预览
可选加工
产品简介
材质图
参数图
材质图
| 代码 | D公差 | 材质 | 硬度 | 表面处理 | ||
| 普通级 | 精密级 | 国标 | 相当 | |||
| Y-FCH02 | Y-FCH32 | g6 | GCr15 | SUJ2 | 高频淬火 有效硬化层深度见P131 淬火硬度 GCr15 HRC56~ 9Cr18Mo HRC54~ |
镀硬铬，镀层硬度HV850~,镀层厚度3~5μm |
| Y-FCH06 | Y-FCH36 | 9Cr18Mo | SUS440C | 一 | ||
| Y-FCH07 | Y-FCH37 | 镀硬铬，镀层硬度HV850~,镀层厚度3~5μm | ||||
注意：B=0时，无外螺纹。
圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。 扳手槽、轴端加工部分（有效螺纹长度+10mm左右）可能会因加工的退火效应而导致硬度降低，详情请参阅导向轴产品简介。 精密级导向轴的螺纹根部带有研磨退刀槽(最宽1.5mm，最深0.1mm)

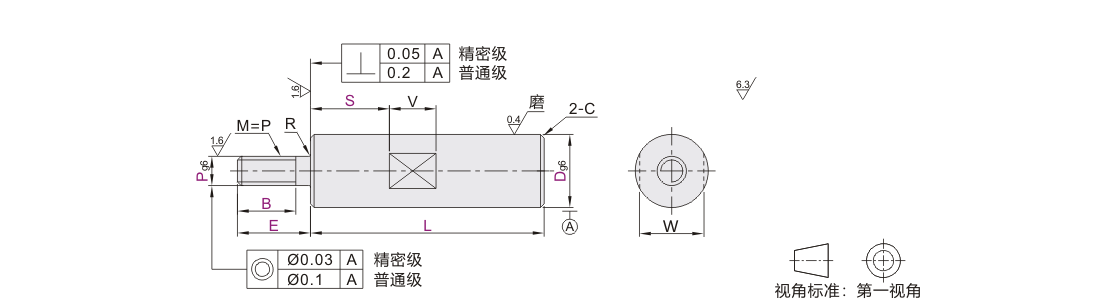

参数图
普通级
| 型号 |
最小单位1 |
P 选择 |
扳手槽尺寸 |
R |
C |
||||||
| 代码 | Dg6 | L | E | B | S | W | V | ||||
| Y-FCH02 Y-FCH06 Y-FCH07 |
6 | -0.004 -0.012 |
20~600 | E=2~P×5 |  根据使用要求指定 B尺寸 B = 0时，无外螺纹 |
3 4 5 | 根据使用 要求指定 S尺寸 最小单位1 扳手槽尺寸参阅导向轴 产品简介 |
5 | 8 | 0.3 | 0.5 |
| 8 | -0.005 -0.014 |
20~800 | 3 4 5 6 | 7 | |||||||
| 10 | 4 5 6 8 | 8 | |||||||||
| 12 | -0.006 -0.017 |
20~ 1000 | 5 6 8 10 | 10 | 10 | ||||||
| 13 | 5 6 8 10 12 | 11 | |||||||||
| 15 | 5 6 8 10 12 | 13 | |||||||||
| 16 | 20~ 1200 | 5 6 8 10 12 | 14 | ||||||||
| 18 | 5 6 8 10 12 16 | 16 | |||||||||
| 20 | -0.007 -0.020 |
6 8 10 12 16 | 17 | 1.0 | |||||||
| 25 | 8 10 12 16 20 24 | 22 | |||||||||
| 30 | 20~ 1500 | 8 10 12 16 20 24 | 27 | 15 | |||||||
| 35 | -0.009 -0.025 |
10 12 16 20 24 30 | 30 | 0.5 | |||||||
| 40 | 12 16 20 24 30 | 36 | 20 | ||||||||
| 50 | 16 20 24 30 | 41 | |||||||||
精密级
| 型号 |
最小单位1 |
P 选择 |
扳手槽尺寸 |
R |
C |
||||||
| 代码 | Dg6 | L | E | B | S | W | V | ||||
| Y-FCH32 Y-FCH36 Y-FCH37 |
6 | -0.004 -0.012 |
20~300 | E=2~P×5 | 根据使用 要求指定 B尺寸 B = 0时，无外螺纹 |
3 4 | 根据使用 要求指定 S尺寸 最小单位1 扳手槽尺寸参阅导向轴 产品简介 |
5 | 8 | 0.3 | 0.2 |
| 8 | -0.005 -0.014 |
3 4 5 6 | 7 | ||||||||
| 10 | 20~350 | 4 5 6 8 | 8 | ||||||||
| 12 | -0.006 -0.017 |
5 6 8 10 | 10 | 10 | |||||||
| 13 | 5 6 8 10 | 11 | |||||||||
| 15 | 5 6 8 10 12 | 13 | |||||||||
| 16 | 5 6 8 10 12 | 14 | |||||||||
| 18 | 5 6 8 10 12 16 | 16 | |||||||||
| 20 | -0.007 -0.020 |
25~450 | 6 8 10 12 16 | 17 | |||||||
| 25 | 8 10 12 16 20 | 22 | |||||||||
| 30 | 8 10 12 16 20 24 | 27 | 15 | ||||||||
-
