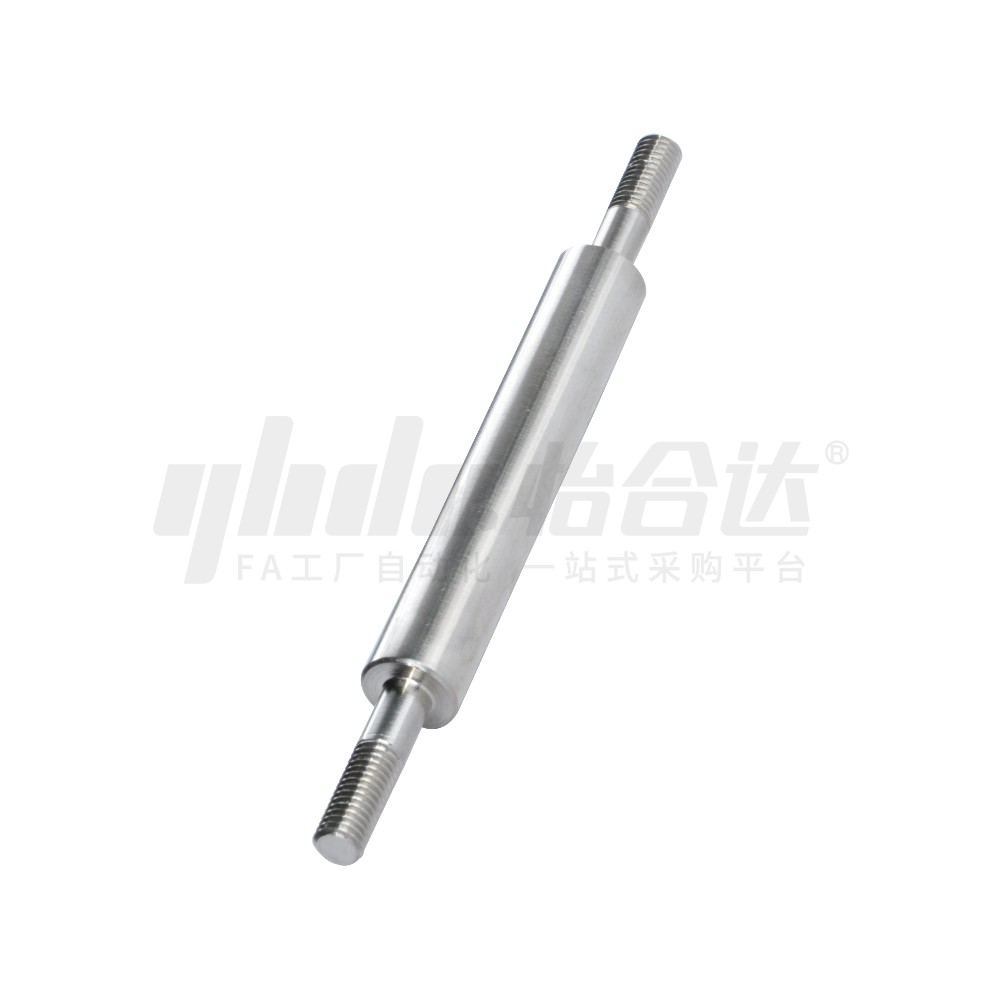

        医疗 导向轴 两端外螺纹型 D公差g6

        品牌名称：

        怡合达

        条件筛选：

        类型 无台阶
        轴公差 g6
        轴端形状 两端外螺纹型
        轴身加工 轴身不加工
        种类筛选 实心导向轴

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 12 项未选择

            代码

            参数选型

            材质

            精度等级

            表面处理

            产品选型

            轴径D

            长度L

            20~1500
            /1

            台阶长度E

            4~150
            /1

            台阶长度F

            4~150
            /1

            螺纹长度B

            2~1500
            /1

            螺纹长度S

            2~1500
            /1

            台阶直径P

            台阶直径Q

            规格参数

            3D预览

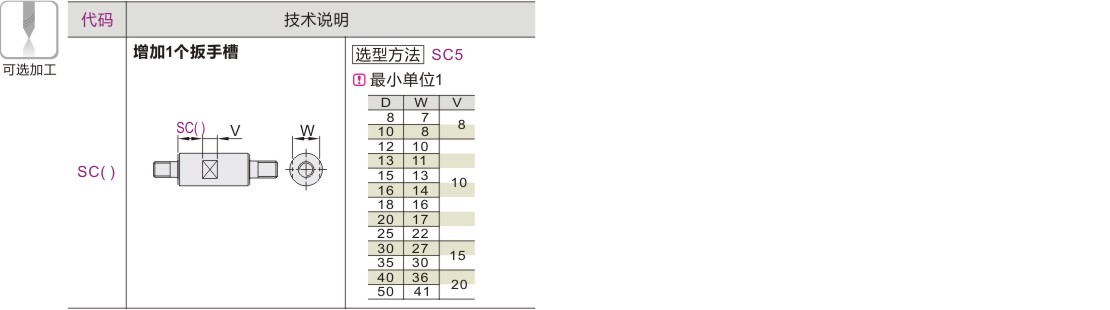

            可选加工

            产品简介

            材质图

            参数图

            材质图
            代码
            		 D公差
            		 材质
            		 硬度
            		 表面处理
            普通级 精密级 国标 相当
            Y-FCJ02 Y-FCJ32 g6 GCr15 SUJ2   高频淬火
              有效硬化层深度见P131
              淬火硬度
              GCr15          HRC56~
              9Cr18Mo或同等硬度耐蚀钢  HRC54~            		 镀硬铬，镀层硬度HV750~，镀层厚度3µm~
            Y-FCJ06 Y-FCJ36 9Cr18 Mo或同等硬
            度耐蚀钢            		 SUS440C或同等硬
            度耐蚀钢            		 —
            Y-FCJ07 Y-FCJ37 镀硬铬，镀层硬度HV750~，镀层厚度3µm~



            注意：B=0时，无外螺纹。



            圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。
            轴端加工部分（有效螺纹长度+10mm左右）可能会因加工的退火效应而导致硬度降低，详情请参阅导向轴产品简介。
            精密级导向轴的螺纹根部带有研磨退刀槽(最宽1.5mm，最深0.1mm)

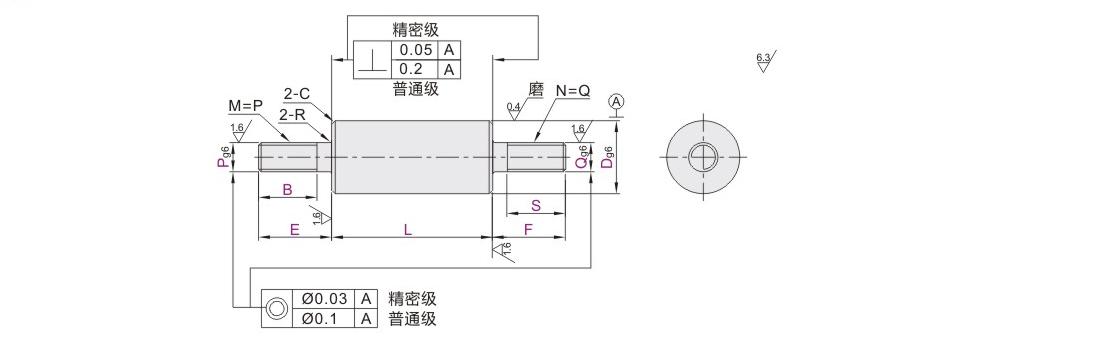

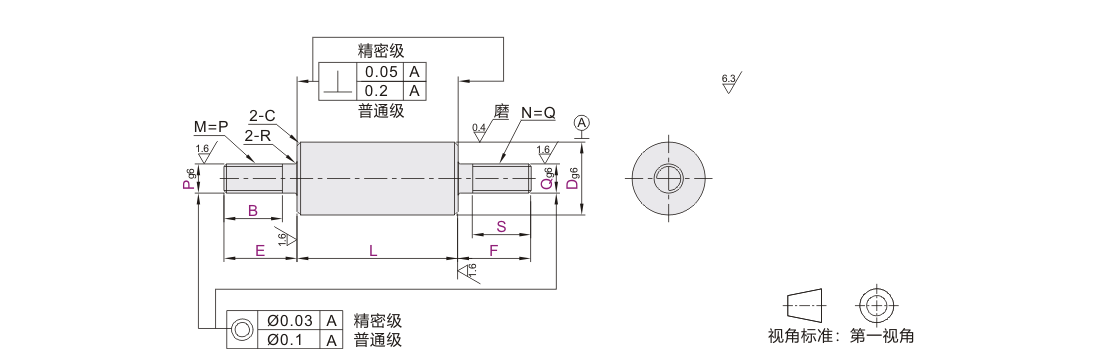

            参数图



            普通级

            型号
            		 最小单位1
            		 P·Q
            选择
            		 R
            		 C
            代码 Dg6 L E·F B·S
            Y-FCJ02
            Y-FCJ06
            Y-FCJ07            		 4  -0.004
            -0.012            		 20~300 E=2~P×5
            F=2~Q×5            		       根据使用
                      要求指定
                      B·S尺寸
                  B·S = 0时，
                     无外螺纹            		       3  0.2 0.2
            5  20~400       3  4
            6  20~600       3  4  5 0.3 0.5
            8  -0.005
            -0.014             		 20~800       3  4  5  6
            10            4  5  6  8
            12  -0.006
            -0.017            		 20~1000                5  6  8  10  12
            13                 5  6  8  10  12
            15                 5  6  8  10  12
            16  20~1200                5  6  8  10  12  16
            18                      6  8  10  12  16
            20  -0.007
            -0.020            		                         8  10  12  16 1.0
            25                          8  10  12  16  20  24
            30  20~1500                         8  10  12  16  20  24
            35  -0.009
            -0.025            		                              10  12  16  20  24  30 0.5
            40                                      12  16  20  24  30
            50                                             16  20  24  30



            精密级

            型号
            		 最小单位1
            		 P·Q
            选择
            		 R
            		 C
            代码 Dg6 L E·F       B·S
            Y-FCJ32
            Y-FCJ36
            Y-FCJ37            		 5  -0.004
            -0.012             		 20~300 E=2~P×5
            F=2~Q×5            		       根据使用
                      要求指定
                      B·S尺寸
                  B·S = 0时，
                     无外螺纹            		       3  0.2 0.2
            6        3  4 0.3
            8  -0.005
            -0.014             		       3  4  5  6
            10  20~350           4  5  6  8
            12  -0.006
            -0.017            		                5  6  8  10
            13                 5  6  8  10
            15                 5  6  8  10  12
            16                 5  6  8  10  12
            18                 5  6  8  10  12  16
            20  -0.007
            -0.020            		 25~450                     6  8  10  12  16
            25                           8  10  12  16  20
            30                           8  10  12  16  20  24
