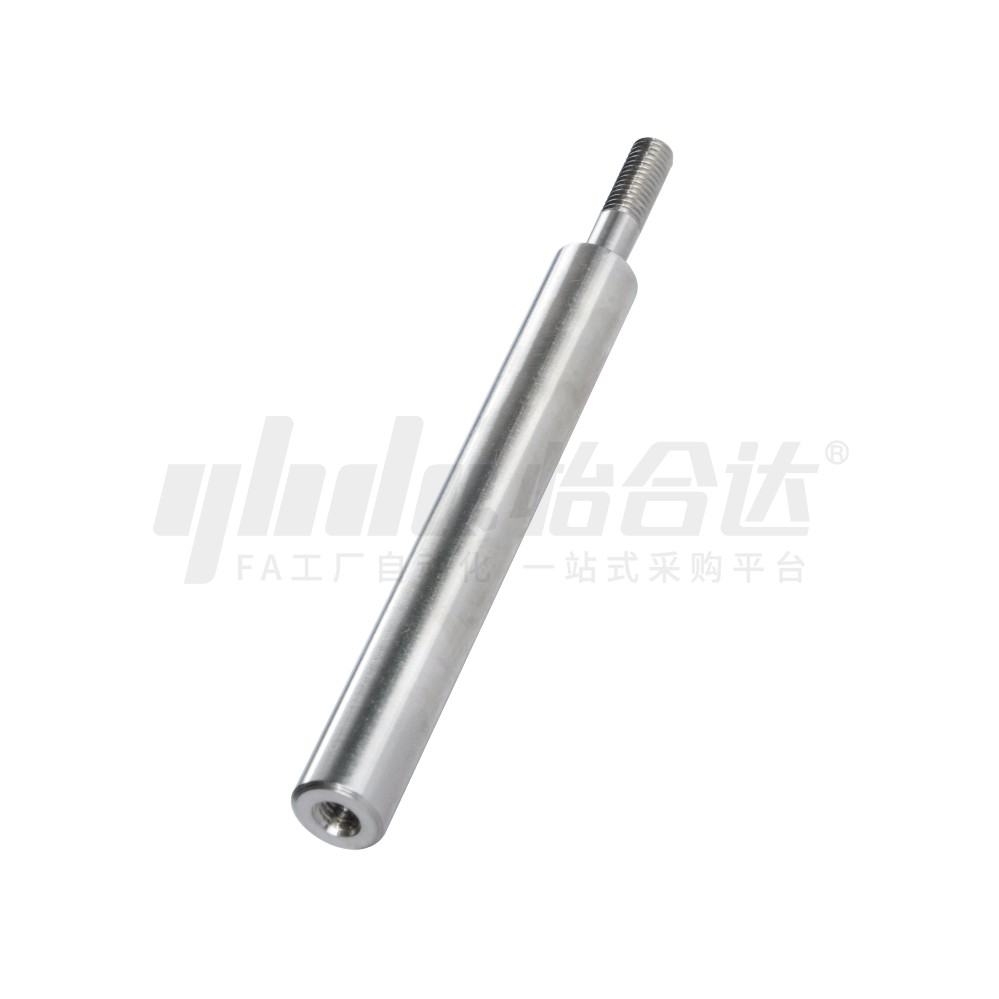

        医疗 导向轴 一端外螺纹一端内螺纹型 D公差g6

        品牌名称：

        怡合达

        条件筛选：

        类型 无台阶
        轴公差 g6
        轴端形状 一端外螺纹一端内螺纹型
        轴身加工 轴身不加工
        种类筛选 实心导向轴

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 10 项未选择

            代码

            参数选型

            材质

            精度等级

            表面处理

            产品选型

            轴径D(mm)

            长度L(mm)

            20~1500
            /1

            台阶长度F(mm)

            2~150
            /1

            螺纹长度B(mm)

            0~147
            /1

            台阶直径P(mm)

            内螺纹N(mm)

            规格参数

            3D预览

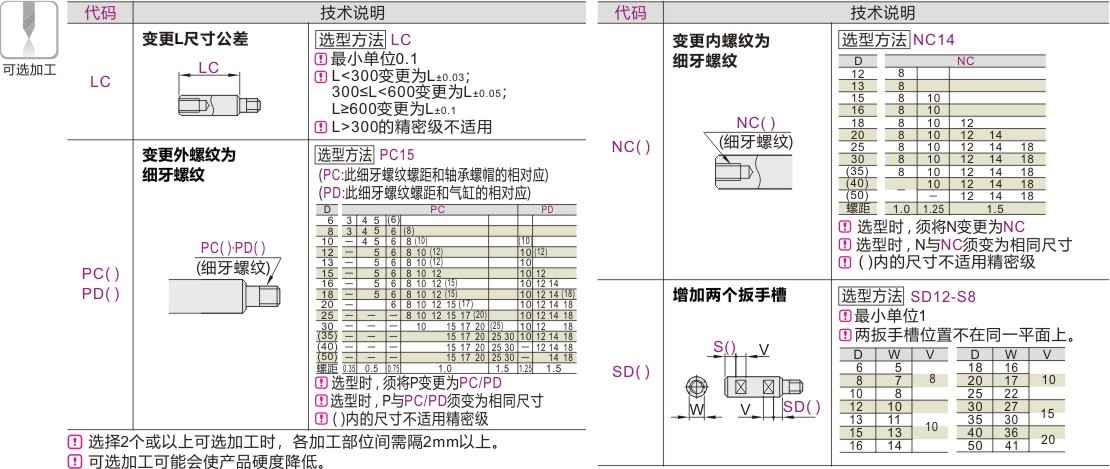

            可选加工

            产品简介

            材质图

            参数图

            材质图
            代码
            		 D公差
            		 材质
            		 硬度
            		 表面处理
            普通级 精密级 国标 相当
            Y-FCL02 Y-FCL32 g6 GCr15 SUJ2   高频淬火
              有效硬化层深度见P131
              淬火硬度
              GCr15                                HRC56~
              9Cr18Mo或同等硬度耐蚀钢HRC52~            		 镀硬铬，镀层硬度HV750~，镀层厚度3µm~
            Y-FCL06 Y-FCL36 9Cr18Mo或同等硬
            度耐蚀钢            		 SUS440C或同等硬
            度耐蚀钢            		 —
            Y-FCL07 Y-FCL37 镀硬铬，镀层硬度HV750~，镀层厚度3µm~



            注意：B=0时，无外螺纹。



            圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。
            轴端加工部分（有效螺纹长度+10mm左右）可能会因加工的退火效应而导致硬度降低，详情请参阅导向轴产品简介。
            精密级导向轴的螺纹根部带有研磨退刀槽(最宽1.5mm，最深0.1mm)

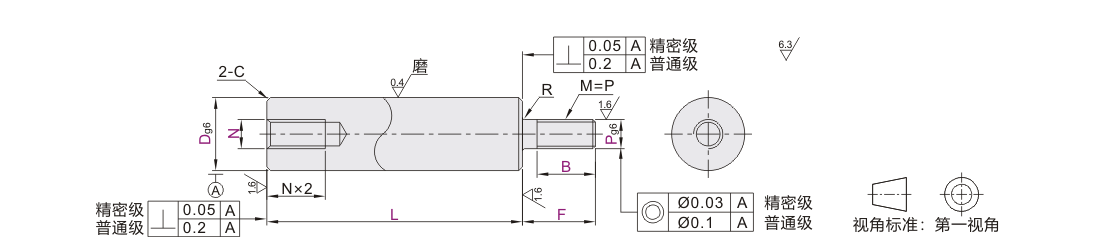

            参数图



            普通级

            型号
            		 最小单位1
            		 P
            选择
            		 N
            选择
            		 R
            		 C
            代码 Dg6 L F B
            Y-FCL02
            Y-FCL06
            Y-FCL07            		 4  -0.004
            -0.012            		 20~300 F=2~ P×5   根据使用
                  要求指定
                  B尺寸
              B=0时，
                 无外螺纹            		   3  4     2  0.2 0.2
            5  20~400   3  4  5    2.6  3
            6  20~600   3  4  5  6            3  0.3 0.5
            8  -0.005
            -0.014             		 20~800   3  4  5  6  8            3  4  5
            10        4  5  6  8  10            3  4  5  6
            12  -0.006
            -0.017            		 20~ 1000            5  6  8  10  12                4  5  6  8
            13             5  6  8  10  12                4  5  6  8
            15             5  6  8  10  12                4  5  6  8  10
            16  20~ 1200
            		            5  6  8  10  12  16                4  5  6  8  10
            18             5  6  8  10  12  16                4  5  6  8  10  12
            20  -0.007
            -0.020            		                 6  8  10  12  16  20                4  5  6  8  10  12 1.0
            25                       8  10  12  16  20  24                4  5  6  8  10  12  16
            30  20~ 1500                      8  10  12  16  20  24  30                         6  8  10  12  16  20
            35  -0.009
            -0.025            		                           10  12  16  20  24  30                             8  10  12  16  20  24 0.5
            40                                   12  16  20  24  30                                  10  12  16  20  24  30
            50                                          16  20  24  30                                         12  16  20  24  30



            精密级

            型号
            		 最小单位1
            		 P
            选择
            		 N
            选择
            		 R
            		 C
            代码 Dg6 L F B
            Y-FCL32
            Y-FCL36
            Y-FCL37            		 5  -0.004
            -0.012            		 20~300 F=2~ P×5     根据使用
                     要求指定
                     B尺寸
                B=0时，
                    无外螺纹            		   3   2.6  3 0.2 0.2
            6    3  4            3  0.3
            8  -0.005
            -0.014            		   3  4  5  6           3  4  5
            10  20~350       4  5  6  8           3  4  5  6
            12  -0.006
            -0.017            		           5  6  8  10               4  5  6  8
            13            5  6  8  10               4  5  6  8
            15            5  6  8  10  12               4  5  6  8  10
            16            5  6  8  10  12               4  5  6  8  10
            18            5  6  8  10  12  16               4  5  6  8  10  12
            20  -0.007
            -0.020            		 20~450               6  8  10  12  16               4  5  6  8  10  12
            25                    8  10  12  16  20               4  5  6  8  10  12  16
            30                    8  10  12  16  20  24               4  5  6  8  10  12  16  20
