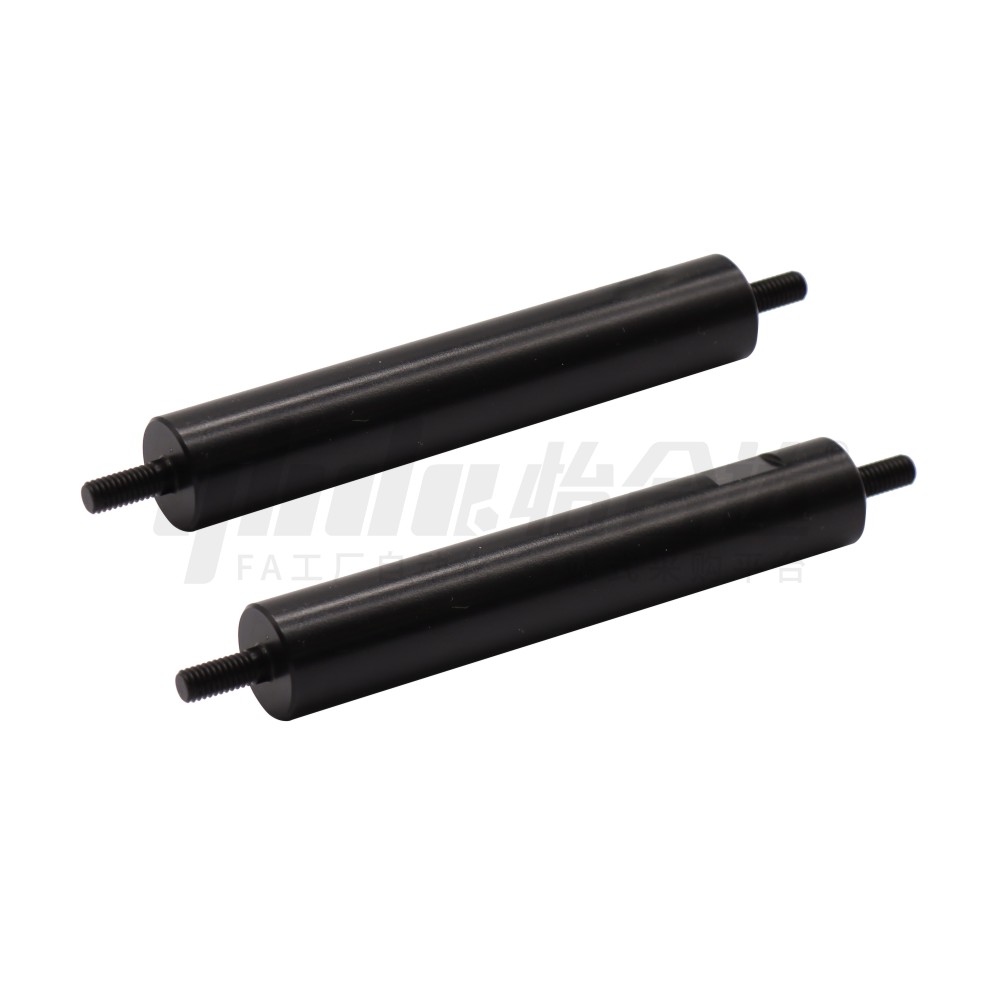

        医疗 导向轴 两端外螺纹型 带扳手槽型 D公差h8

        品牌名称：

        怡合达

        条件筛选：

        种类筛选 实心导向轴
        类型 无台阶
        材质 A6061
        表面处理 黑色硬质阳极氧化
        精度等级 普通级
        轴公差 h8
        轴端形状 两端外螺纹型

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 11 项未选择

            代码

            参数选型

            轴身加工

            产品选型

            轴径D

            长度L

            20~1200
            /1

            台阶长度E

            4~150
            /1

            台阶长度F

            4~150
            /1

            螺纹长度A(mm)

            2~150
            /1

            螺纹长度B

            2~1500
            /1

            螺纹长度S

            0~1500
            /1

            台阶直径P

            台阶直径Q

            规格参数

            3D预览

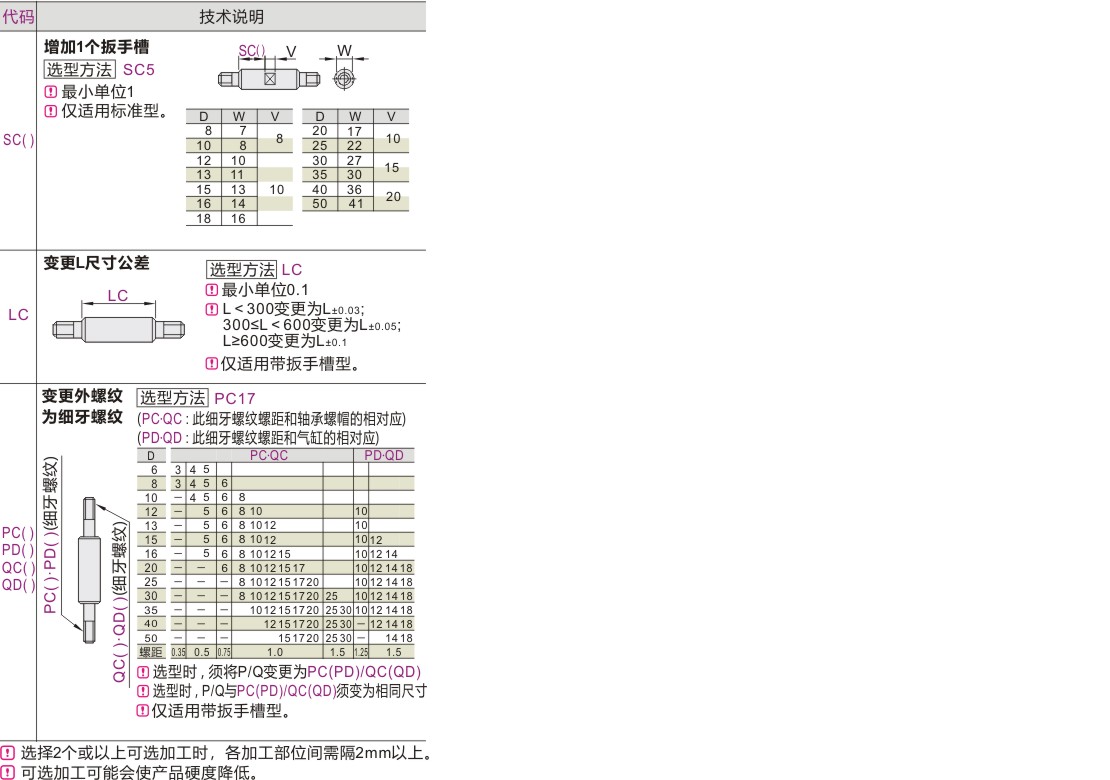

            可选加工

            产品简介

            材质图

            参数图

            材质图
            代码 类型 D公差 材质 表面处理
            国标 相当
            Y-FCJ08 两端内螺纹型 标准型 h8 LD30 A6061   黑色硬质阳极氧化 ，氧化层硬度HV450 ~，
              膜厚15μm ~
            Y-FCK08 带扳手槽型



            圆度/直线度/垂直度/同轴度，请参阅导向轴产品简介。



            参数图



            标准型

            型号
            		 最小单位1
            		 P·Q
            选择
            		 R C
            代码 Dh8
            		 L E·F B·S
            (D公差h8)
            Y-FCJ08            		 6  0
            -0.018            		 20 ~300 E=2~P×5
            F=2~Q×5
            		 根据使
               用要求
               指定
               B·S尺寸            		   3  4  5   0.3 0.5
            8  0
            -0.022             		 20 ~400    3  4  5  6
            10  20 ~600         4  5  6  8
            12  0
            -0.027            		 20 ~800              5  6  8  10  12
            13               5  6  8  10  12
            15               5  6  8  10  12
            16               5  6  8  10  12  16
            20  0
            -0.033            		 20 ~1000                       8  10  12  16 1.0
            25                        8  10  12  16  20  24
            30  20 ~1200                       8  10  12  16  20  24
            35  0
            -0.039            		                            10  12  16  20  24  30 0.5
            40                                    12  16  20  24  30
            50                                           16  20  24  30



            带扳手槽型

            型号 最小单位1
            		 P·Q
            选择
            		 扳手槽尺寸
            		 R C
            代码 Dh8 L E·F A·B S W V
            (D公差h8)
            Y-FCK08            		 6  0
            -0.018            		 20 ~300 E=2~P×5
            F=2~P×5
            		 根据使
               用要求
               指定
               A·B尺寸            		   3  4  5    根据使用
                 要求指定
                  S尺寸
              最小单位1
              扳手槽尺寸参        阅导向轴产品简      介            		 5  8 0.3 0.5
            8  0
            -0.022            		 20 ~400    3  4  5  6  7
            10  20 ~600         4  5  6  8  8
            12  0
            -0.027            		 20 ~800              5  6  8  10  12 10  10
            13               5  6  8  10  12 11
            15               5  6  8  10  12 13
            16               5  6  8  10  12  16 14
            20  0
            -0.033            		 20 ~ 1000                       8  10  12  16 17  1.0
             25                        8  10  12  16  20  24 22
            30  20 ~ 1200                       8  10  12  16  20  24 27  15 0.5
            35  0
            -0.039            		                            10  12  16  20  24  30 30
            40                                     12  16  20  24  30 36  20
            50                                            16  20  24  30 41
