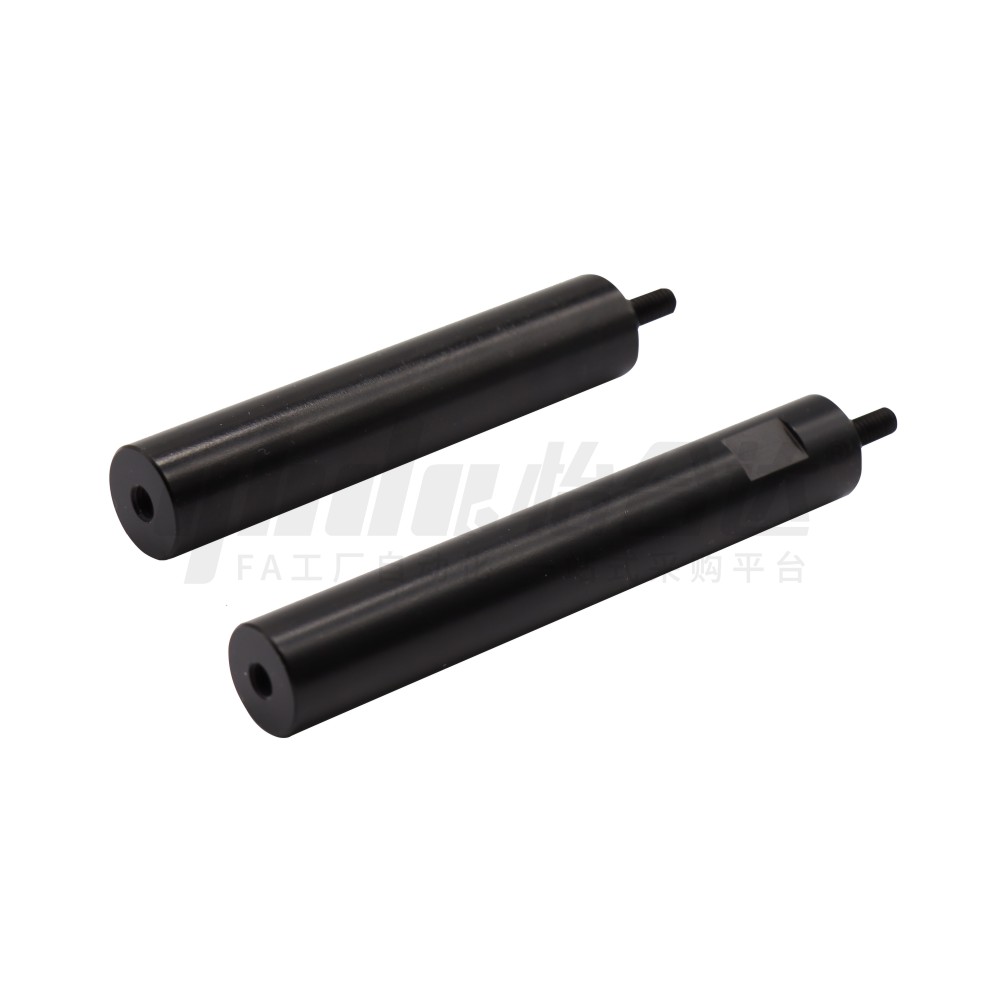

        医疗 导向轴 一端外螺纹一端内螺纹型 带扳手槽型 D公差h8

        品牌名称：

        怡合达

        条件筛选：

        种类筛选 实心导向轴
        类型 无台阶
        材质 A6061
        表面处理 黑色硬质阳极氧化
        精度等级 普通级
        轴公差 h8
        轴端形状 一端外螺纹一端内螺纹型

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 9 项未选择

            代码

            参数选型

            轴身加工

            产品选型

            轴径D(mm)

            长度L(mm)

            20~1200
            /1

            台阶长度F(mm)

            2~150
            /1

            螺纹长度B(mm)

            0~147
            /1

            台阶直径P(mm)

            内螺纹N(mm)

            扳手槽距离端面距离S(mm)

            0~1184
            /1

            规格参数

            3D预览

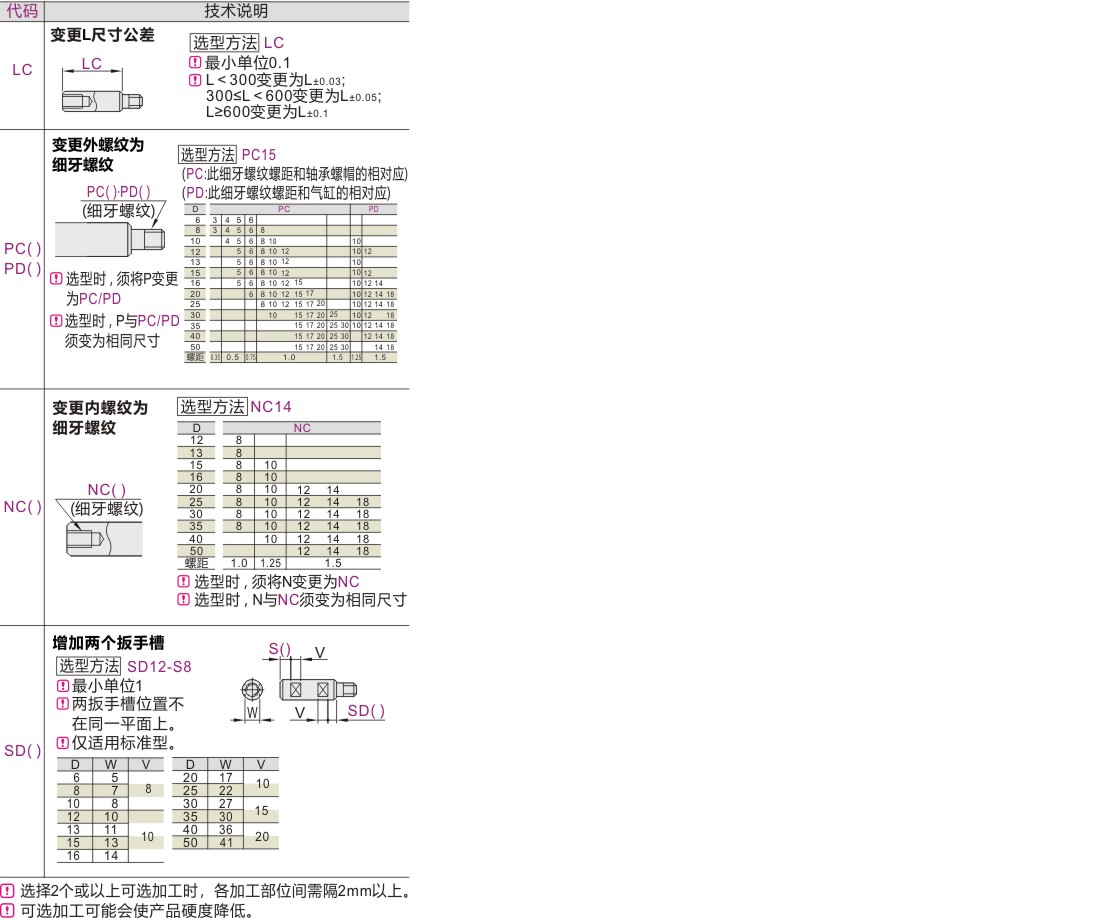

            可选加工

            产品简介

            材质图

            参数图

            材质图
            代码 类型 D公差 材质 表面处理
            国标 相当
            Y-FCL08 一端外螺纹型 标准型 h8 LD30 A6061   黑色硬质阳极氧化 ，氧化层硬度HV450 ~，
              膜厚15μm ~
            Y-FCM08 一端内螺纹型 带扳手槽型



            圆度/直线度/垂直度/同轴度，请参阅导向轴产品简介。



            参数图



            标准型

            型号
            		 最小单位1
            		 P
            选择
            		 N
            选择            		 R C
            代码 Dh8
            		 L F B*
            (D公差h8)
            Y-FCL08            		 6  0
            -0.018            		 20~300 F=2~Q×5
            		 *
            客户指定            		   3  4  5  6    3 0.3 0.5
            8  0
            -0.022             		 20~400       4   5  6  8    3  4  5
            10  20~600            5  6  8  10   3  4  5  6
            12  0
            -0.027            		 20~800            5  6  8  10  12       4  5  6  8
            13             5  6  8  10  12       4  5  6  8
            15             5  6  8  10  12       4  5  6  8  10
            16             5  6  8  10  12  16       4  5  6  8  10
            20  0
            -0.033            		 20~1000                 6  8  10  12  16  20       4  5  6  8  10  12 1.0
            25                      8  10  12  16  20  24       4  5  6  8  10  12  16
            30  20~1200
            		                     8  10  12  16  20  24  30                6  8  10  12  16  20
            35  0
            -0.039            		                         10  12  16  20  24  30                     8  10  12  16  20  24   0.5
            40  35~1200                                12  16  20  24  30                          10  12  16  20  24  30
            50  45~1200                                       16  20  24  30                                 12  16  20  24  30



            带扳手槽型

            型号 最小单位1
            		 P
            选择
            		 N
            选择            		 扳手槽尺寸
            		 R C
            代码 Dh8 L F B* S* W V
            (D公差h8)
            Y-FCM08            		 6  0
            -0.018            		 20~300 F=2~P×5
            		 *
            客户指定            		   3  4  5  6    3 *
            客户指定
            		 5  8 0.3
            		 0.5
            8  0
            -0.022            		 20~400    3  4   5  6  8    3  4  5 7
            10  20~600         4  5  6  8  10   3  4  5  6 8
            12  0
            -0.027            		 20~800               5  6  8  10  12       4  5  6  8 10  10
            13                5  6  8  10  12       4  5  6  8 11
            15                5  6  8  10  12       4  5  6  8  10 13
            16                5  6  8  10  12  16       4  5  6  8  10 14
            20  0
            -0.033            		 20~1000                    6  8  10  12  16  20       4  5  6  8  10  12 17  1.0
             25                         8  10  12  16  20  24       4  5  6  8  10  12  16 22
            30  20~1200                        8  10  12  16  20  24  30                6  8  10  12  16  20 27  15
            35  0
            -0.039            		                             10  12  16  20  24  30                     8  10  12  16  20  24 30  0.5
            40                                     12  16  20  24  30                          10  12  16  20  24  30 36  20
            50                                            16  20  24  30                                  12  16  20  24  30 41

            带*号B、S根据使用要求指定尺寸 ，最小单位1。
