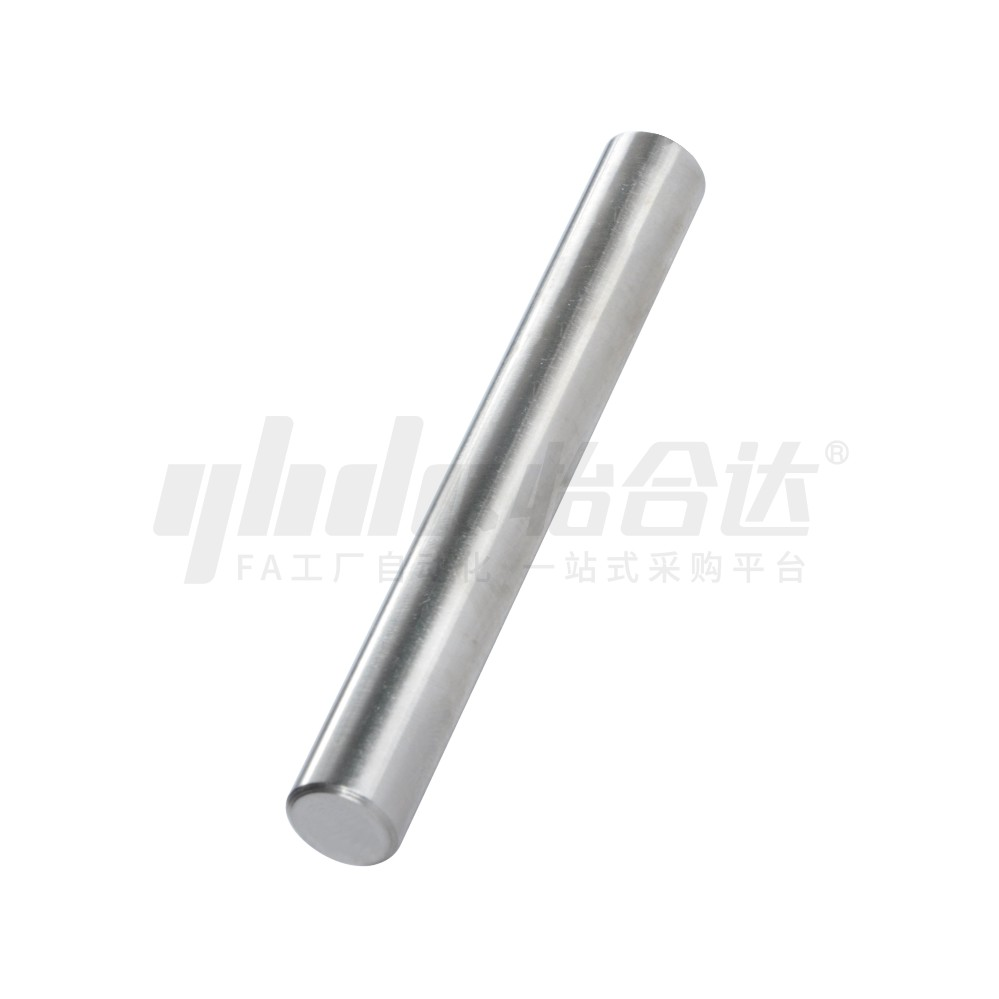

        导向轴 直杆型 大轴径型

        条件筛选：

        类型 无台阶
        材质 S45C
        表面处理 镀硬铬
        精度等级 普通级
        轴公差 h6
        轴端形状 轴端不加工
        轴身加工 轴身不加工

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            可选加工（可选）

            未生成型号，还有 2 项未选择

            重置

            代码

            产品选型

            D

            L

            50~1500
            /1

            规格参数

            3D预览

            可选加工

            材质图

            参数图

            材质图
            代码 类型 D公差
            		 材质
            		 硬度
            		 表面处理
            国标 相当
            SAG22
            		 大轴径型
            		 g6
            		 GCr15


            		 SUJ2


            		 高频淬火
            有效硬化层深度见P16
            淬火硬度
            GCr15       HRC56~
            S45C         HRC56~
            9Cr18Mo   HRC52~
            		 镀硬铬，镀层硬度HV750~,
            镀层厚度3μm~
            镀硬铬，镀层硬度HV750~,镀层厚度3μm
            低温镀黑铬
            9Cr18Mo或
            同等硬度耐蚀钢

            		 SUS440C或
            同等硬度耐蚀钢
            		 一
            镀硬铬，镀层硬度HV750~,镀层厚度3μm
            45 S45C
            		 一
            镀硬铬，镀层硬度HV750~,镀层厚度3μm



            圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。

            ◙L尺寸公差

            L 公差
            50~150 ±0.2
            151~400 ±0.5
            401~1000 ±0.8
            1001~1500 ±1.2
            2001~3500 ±2

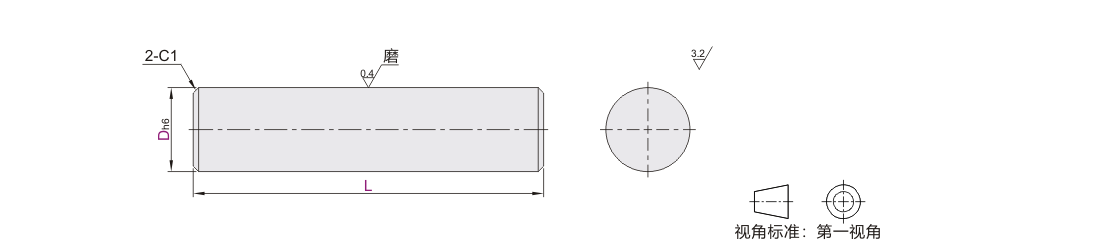

            参数图
            型号 L
            最小单位1
            代码 Dh6
            SAG22
            		 60

             -0.010

             -0.029

            		 50~1500
            80
            90

            -0.012

            -0.034
            100
