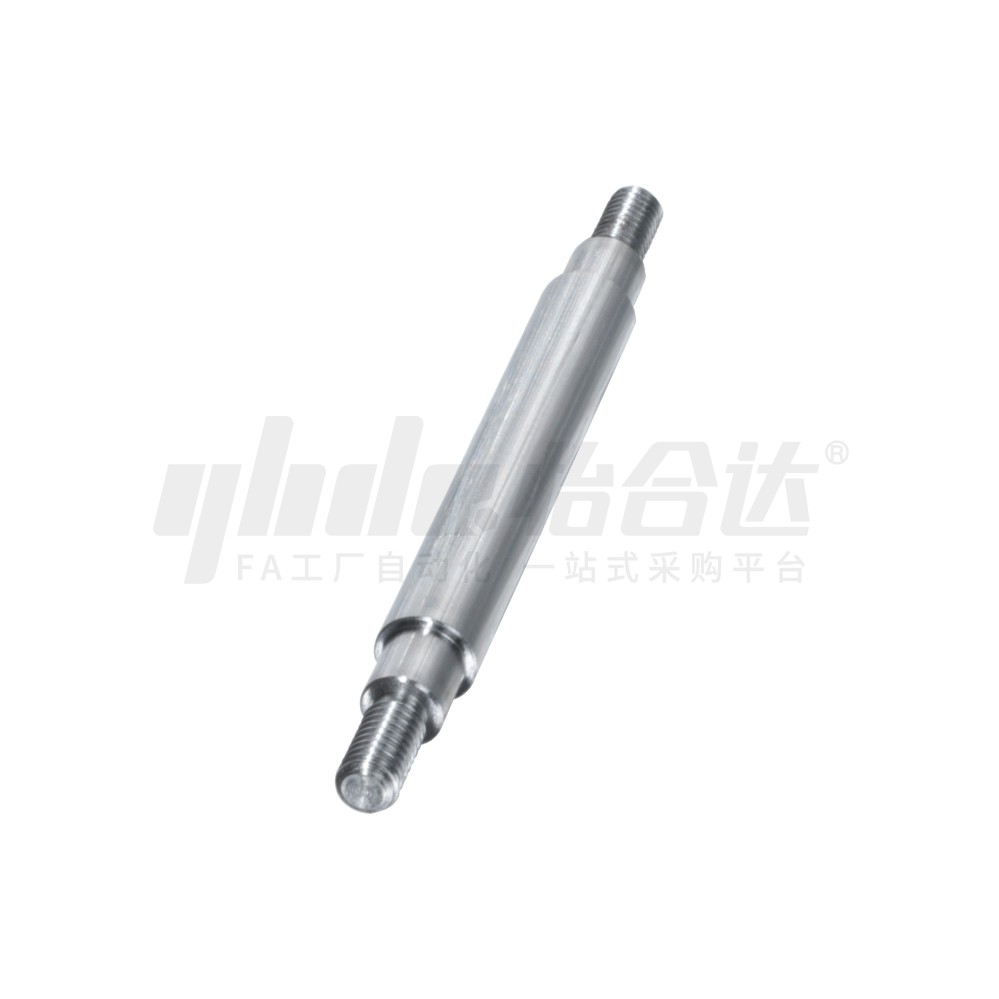

        医疗 导向轴 两端台阶外螺纹型

        条件筛选：

        类型 两端台阶型
        材质 SUJ2
        表面处理 镀硬铬
        精度等级 普通级
        轴公差 g6
        轴端形状 两端外螺纹型
        轴身加工 轴身不加工
        种类筛选 实心导向轴

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            可选加工（可选）

            未生成型号，还有 10 项未选择

            重置

            代码

            产品选型

            D

            L

            20~1500
            /1

            E

            10~245
            /1

            F

            10~245
            /1

            A

            5~90
            /1

            B

            5~90
            /1

            P

            7~49
            /1

            Q

            7~49
            /1

            M

            N

            技术图档

            3D预览

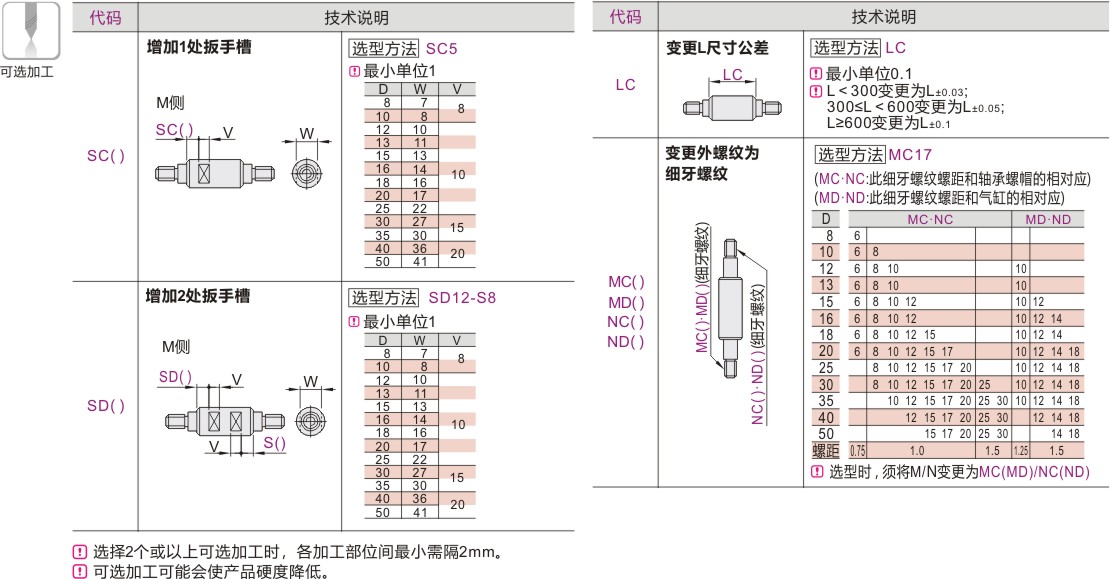

            可选加工

            材质图

            参数图

            材质图

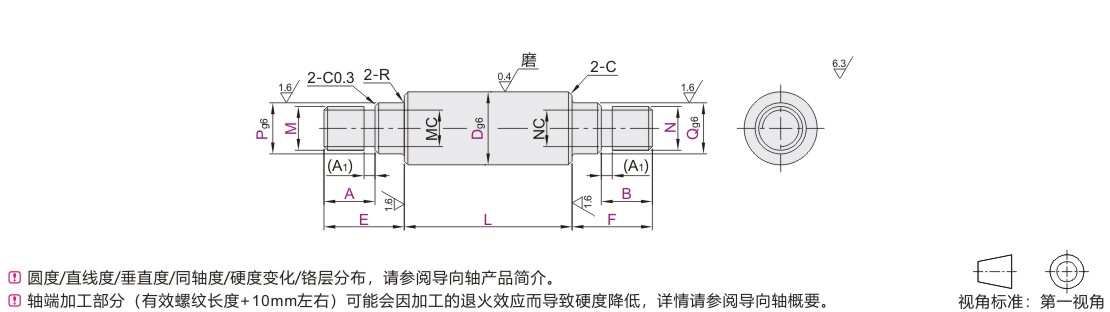

            代码 类型 D公差 材质 硬度 表面处理
            国标 相当
            Y-FCX02 两端台阶
            外螺纹型            		 g6 GCr15 SUJ2   高频淬火
              有效硬化层深度见产品简介
              淬火硬度HRC56~            		  镀硬铬，镀层硬度HV850～,
             镀层厚度3~5μm



            注意：A·B=0时，无外螺纹。





            参数图
            型号 最小单位1 M.N
            选择            		 R C
            代码 Dg6 L E.F A.B P.Q
            Y-FCX02 8 -0.005
            -0.014            		 20~800 E=10~P×5
            F=10~Q×5            		 根据使用
                要求指定
               A·B尺寸
                A·B=0时，
               无外螺纹            		 M<P<D
            N<Q<D            		 6                                                 0.3 0.5以下
            10 6    8
            12 -0.006
            -0.017            		 20~1000 6    8   10
            13 6    8   10
            15   6   8   10   12
            16 20~1200  6   8   10   12
            18  6   8   10   12   16
            20 -0.007
            -0.020            		 6   8   10   12   16                 1.0以下
            25   8   10   12   16   20
            30 20~1500          8   10   12   16   20   24
            35 -0.009
            -0.025            		 E=20~P×5
            F=20~Q×5            		               10   12   16   20   24   30 0.5
            40                      12   16   20   24   30
            50                             16   20   24   30



            粗牙螺纹退刀槽尺寸

            粗牙螺纹退刀槽尺寸
            M N 螺距 MC
            NC            		 (A1)
            6 1 4.4 2
            8 1.25 6 3
            10 1.5 7.7
            12 1.75 9.4 4
            16 2 13
            20 2.5 16.4 5
            24 3 19.6
            30 3.5 25



            细牙螺纹退刀槽尺寸①

            细牙螺纹退刀槽尺寸①
            MC
            NC            		 螺距 MC
            NC            		 (A1)
            6 0.75 4.8 2
            8 1 6.4
            10 8.4
            12 10.4
            15 13.4
            17 15.4
            20 18.4
            25 1.5 22.7 3
            30 27.7



            细牙螺纹退刀槽尺寸②

            细牙螺纹退刀槽尺寸②
            MD
            ND            		 螺距 MC
            NC            		 (A1)
            10 1.25 8 3
            12 1.5 9.7
            14 11.7
            18 15.7
