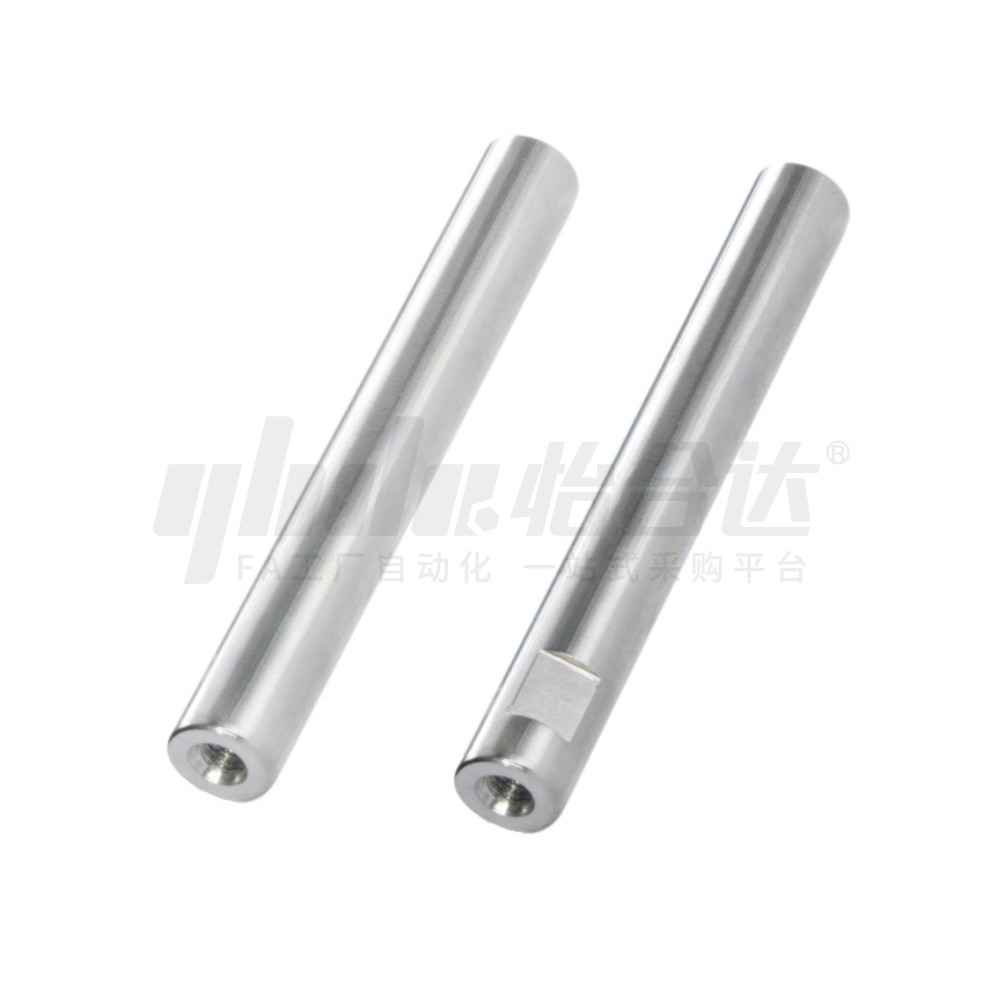

        经济型导向轴 一端内螺纹型•标准型/带扳手槽型 普通级 D公差g7

        条件筛选：

        类型 无台阶
        材质 S45C
        表面处理 镀硬铬
        表面粗糙度 Ra0.4
        精度等级 普通级
        轴公差 g7
        轴端形状 一端内螺纹型
        形状筛选 一端内螺纹型
        种类筛选 经济型实心导向轴

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 6 项未选择

            代码

            参数选型

            轴身加工

            产品选型

            D

            L

            15~3000
            /1

            M

            S

            0~2985
            /1

            技术图档

            3D预览

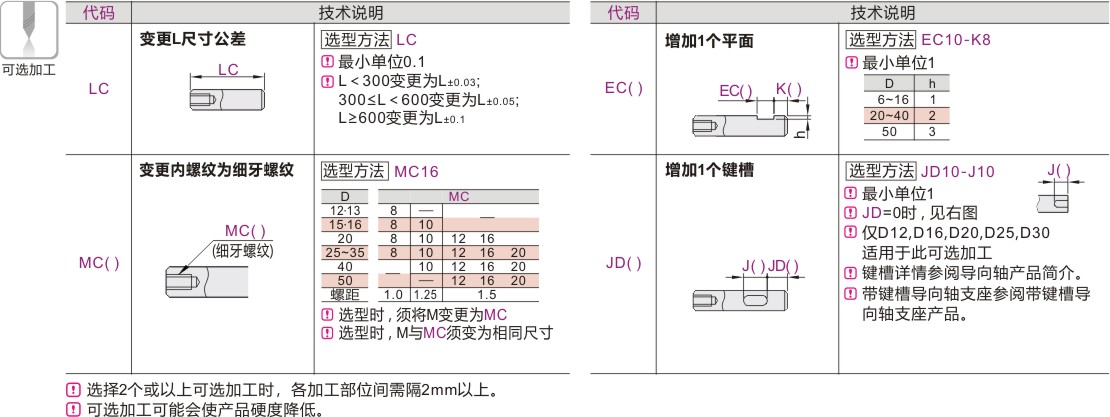

            可选加工参数

            产品简介

            材质图

            参数图

            材质图
            代码 类型 精度等级 D公差 材质 硬度 表面处理
            国标 相当
            SCD24 标准型 普通级 g7 45 S45C 高频淬火
            有效硬化层深度见产品简介
            淬火硬度HRC56~            		 镀硬铬，镀层硬度HV750~，
            镀层厚度3μm~
            SCE24 带扳手槽型


            圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。
            轴端加工部分（有效螺纹长度+10mm左右）可能会因加工的退火效应而导致硬度降低，详情请参阅导向轴概要。

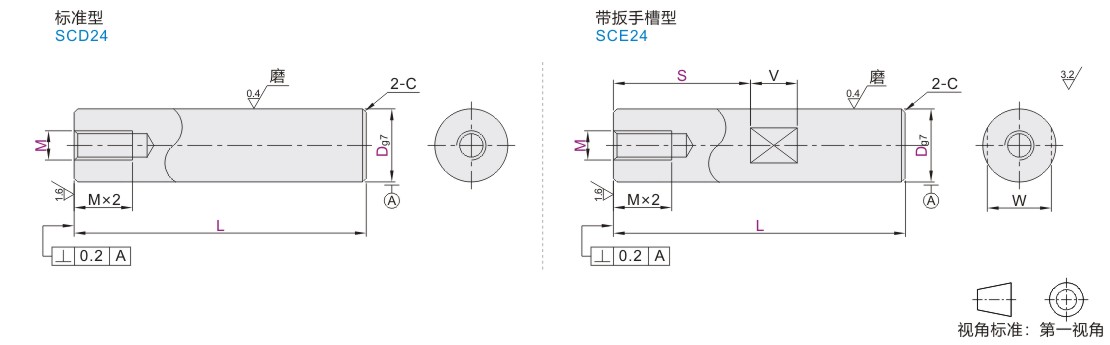

            参数图

            标准型

            型号 L
            最小单位1            		 M
            选择            		 C
            代码 Dg7
            SCD24 6 -0.004
            -0.016            		 15~1000 3                                                                               0.5以下
            8 -0.005
            -0.020            		  3    4    5
            10   3    4    5    6
            12 -0.006
            -0.024            		 15~1500    4    5    6    8
            13     4    5    6    8
            15     4    5    6    8    10
            16 30~2500     4    5    6    8    10
            20 -0.007
            -0.028            		      4    5    6    8    10    12                               1 .0以下
            25       4    5    6    8    10    12    16
            30 60~3000       4    5    6    8    10    12    16    20
            35 -0.009
            -0.034            		                      8    10    12    16    20   24
            40                                       10    12    16    20   24    30
            50                                                 12    16    20   24    30



            带扳手槽型

            型号 L
            最小单位1            		 M
            选择            		 扳手槽尺寸 C
            代码 Dg7 S W V
            SCE24 6 -0.004
            -0.016            		 15 ~ 1000 3                                                                               根据使用要求指定S尺寸
             最小单位1
             扳手槽尺寸参阅导向轴产品简介            		 5 8 0.5以下
            8 -0.005
            -0.020            		 3   4   5                                                                  7
            10 3   4   5   6                                                            8
            12 -0.006
            -0.024            		 15 ~ 1500 4   5   6   8                                                 10 10
            13 4   5   6   8                                                 11
            15 4   5   6   8   10                                         13
            16 30 ~2500 4   5   6   8   10                                         14
            20 -0.007
            -0.028            		 4   5   6   8   10   12                                 17 1.0以下
            25 4   5   6   8   10   12   16                         22
            30 60 ~3000 4   5   6   8   10   12   16   20                 27 15
            35 -0.009
            -0.034            		          8   10   12   16   20   24 30
            40                         10   12   16   20   24   30 36 20
            50                                 12   16   20   24   30 41
