图片仅供参考，请以已选的规格为准
实心导向轴 一端内螺纹型 带扳手槽型 D公差f8
条件筛选：
类型 无台阶
表面处理 镀硬铬
精度等级 普通级
轴公差 f8
轴端形状 一端内螺纹型
轴端加工（右） 无加工
轴端加工（左） 内螺纹
形状筛选 直杆型
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
常规选型
图纸选型
型号筛选
未生成型号，还有 7 项未选择
代码
参数选型
材质
轴身加工
产品选型
轴径D(mm)
长度L(mm)
15~1500
/1
内螺纹M(mm)
扳手槽距离端面距离S(mm)
0~1484
/1
规格参数
3D预览
可选加工参数
产品简介
材质图
参数图
材质图
| 标准型 | 带扳手槽型 | 精度等级 | D公差 | 材质 | 硬度 | 表面处理 | |
| 国标 | 相当 | ||||||
| SCD11 | SCE11 | 普通级 | f8 | 45 | S45C | — | 镀硬铬，镀层硬度HV750~ 镀层厚度3µm~ |
| SCD14 | SCE14 | 0Cr18Ni9 | SUS304 | ||||
圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。

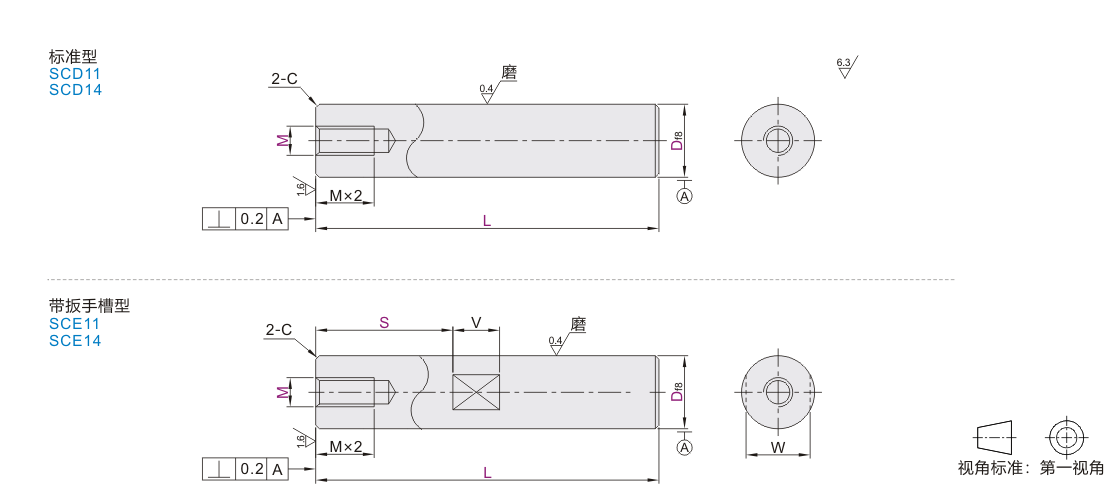

参数图
标准型
| 型号 | L 最小单位1 |
M 选择 |
C | ||
| 代码 | Df8 | ||||
| (D公差f8) SCD11 SCD14 |
6 | -0.010 -0.028 |
15~600 | 3 | 0.5以下 |
| 8 | -0.013 -0.035 |
15~800 | 3 4 5 | ||
| 10 | 3 4 5 6 | ||||
| 12 | -0.016 -0.043 |
15~1000 | 4 5 6 8 | ||
| 13 | 4 5 6 8 | ||||
| 15 | 20~1000 | 4 5 6 8 10 | |||
| 16 | 20~1200 | 4 5 6 8 10 | |||
| 18* | 25~1200 | 4 5 6 8 10 12 | |||
| 20 | -0.020 -0.053 |
4 5 6 8 10 12 | 1.0以下 | ||
| 25 | 4 5 6 8 10 12 16 | ||||
| 30 | 30~1500 | 4 5 6 8 10 12 16 20 | |||
| 35* | -0.025 -0.064 |
8 10 12 16 20 24 | |||
| 40* | 40~1500 | 10 12 16 20 24 30 | |||
| 50* | 60~1500 | 12 16 20 24 30 | |||
带*规格不适用于SCD14。
带扳手槽型
| 型号 | L 最小单位1 |
M 选择 |
扳手槽尺寸 | C | ||||
| 代码 | Df8 | S |
W |
V | ||||
| (D公差f8) SCE11 SCE14 |
6 | -0.010 -0.028 |
15~600 | 3 |
|
5 | 8 | 0.5以下 |
| 8 | -0.013 -0.035 |
15~800 | 3 4 5 | 7 | ||||
| 10 | 3 4 5 6 | 8 | ||||||
| 12 | -0.016 -0.043 |
15~1000 | 4 5 6 8 | 10 | 10 | |||
| 13 | 20~1000 | 4 5 6 8 | 11 | |||||
| 15 | 4 5 6 8 10 | 13 | ||||||
| 16 | 25~1200 |
4 5 6 8 10 | 14 | |||||
| 18* | 4 5 6 8 10 12 | 16 | ||||||
| 20 | -0.020 -0.053 |
4 5 6 8 10 12 | 17 | 1.0以下 | ||||
| 25 | 30~1200 | 4 5 6 8 10 12 16 | 22 | |||||
| 30 | 30~1500 |
6 8 10 12 16 20 | 27 | 15 | ||||
| 35* | -0.025 -0.064 |
8 10 12 16 20 24 | 30 | |||||
| 40* | 40~1500 | 10 12 16 20 24 30 | 36 | 20 | ||||
| 50* | 60~1500 | 12 16 20 24 30 | 41 | |||||
带*规格不适用于SCE14。
-
