图片仅供参考，请以已选的规格为准
实心导向轴 两端内螺纹型 带扳手槽型 公差h8
条件筛选：
种类筛选 实心导向轴
类型 无台阶
材质 A2017
表面处理 硬质阳极氧化
精度等级 普通级
轴公差 h8
轴端形状 两端内螺纹型
产品型号：
点击红色字体去完善选型
请先点击左下侧选项进行选型>>
请先点击左侧选项进行选型>>
未税折扣单价： -- --
含税折扣单价： ----
含税总价 (税率13%)： ￥--
预计发货天数：-- 天 (发货天数以下单次日起算，不含周日与法定假日)
购买数量()：
起订量：0
, 加量幅度：0
暂无数据
数量折扣
登录后可查看价格、加入购物车、一键购买
立即登录
价格生成中...
登录后可查看价格、加入购物车、一键购买
立即登录
代码的技术资料信息曾有所变更，可前往 型号勘误表 查看变更记录
相似商品
同类人气商品
引导式选型
常规选型
图纸选型
型号：
型号筛选
可选加工（可选）
未生成型号，还有 7 项未选择
重置
代码
- SCJ08
- SCK08
无数据
参数选型
轴身加工
- 轴身不加工
- 带扳手槽型
无数据
产品选型
代码
- SCJ08
- SCK08
无数据
轴径Dmm
- 6
- 8
- 10
- 12
- 13
- 15
- 16
- 20
- 25
- 30
- 35
- 40
- 50
无数据
长度Lmm
15~1200
/1
内螺纹Mmm
- 3
- 4
- 5
- 6
- 8
- 10
- 12
- 16
- 20
- 24
- 30
- 无
无数据
内螺纹Nmm
- 3
- 4
- 5
- 6
- 8
- 10
- 12
- 16
- 20
- 24
- 30
- 无
无数据
扳手槽距离端面距离S
0~1184
/1
价格生成中...
技术图档
全部型号
3D预览
技术图档（二）
可选加工参数
产品简介
材质图
参数图
材质图
参数图
材质图
参数图
材质图
| 代码 | 类型 | D公差 | 材质 | 表面处理 | ||
| 国标 | 相当 | |||||
| SCJ08 | 两端内螺纹型 | 标准型 | h8 | LY11 | A2017 | 硬质阳极氧化，氧化层硬度HV450~，膜厚15μm~ |
| SCK08 | 带扳手槽型 | |||||
圆度/直线度/垂直度/同轴度，请参阅导向轴产品简介。

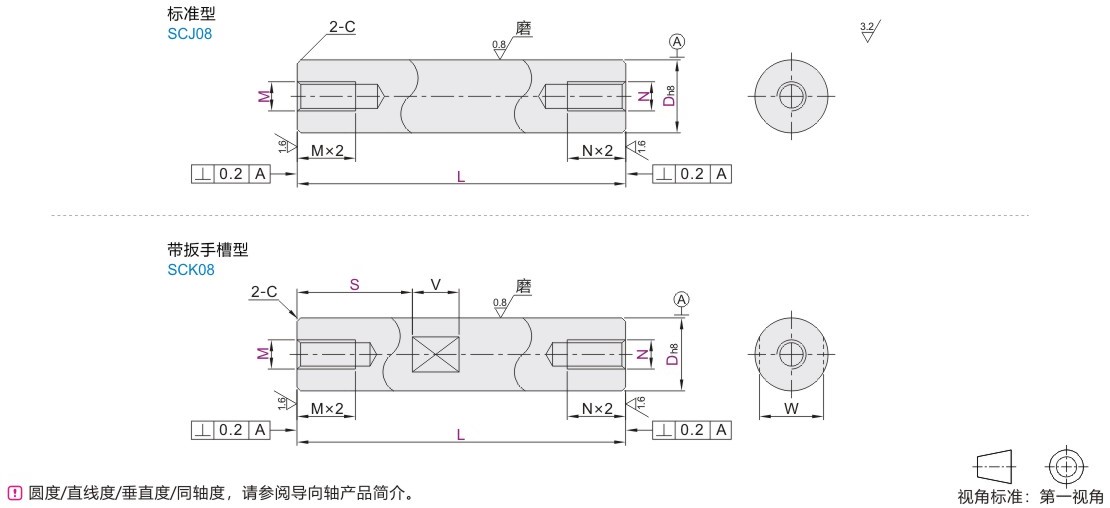

参数图
标准型
| 型号 |
L 最小单位1 |
M.N 选择 |
C |
||
| 代码 | Dh8 | ||||
| SCJ08 | 6 | 0 -0.018 |
15 ~300 | 3 | 0.5 以下 |
| 8 | 0 -0.022 |
15 ~400 | 3 4 5 | ||
| 10 | 15~600 | 3 4 5 6 | |||
| 12 | 0 -0.027 |
15 ~800 | 4 5 6 8 | ||
| 13 | 4 5 6 8 | ||||
| 15 | 20~800 | 4 5 6 8 10 | |||
| 16 | 4 5 6 8 10 | ||||
| 20 | 0 -0.033 |
25~1000 | 4 5 6 8 10 12 | 1.0 以下 |
|
| 25 | 4 5 6 8 10 12 16 | ||||
| 30 | 30~1200 | 6 8 10 12 16 20 | |||
| 35 | 0 -0.039 |
8 10 12 16 20 24 | |||
| 40 | 10 12 16 20 24 30 | ||||
| 50 | 12 16 20 24 30 | ||||
带扳手槽型
| 型号 |
L 最小单位1 |
M.N 选择 |
扳手槽尺寸 |
C |
||||
| 代码 | Dh8 |
S | W | V | ||||
| SCK08 | 6 | 0 -0.018 |
15~300 | 3 | 根据使用 要求指定 S尺寸 最小单位1扳手槽尺寸参阅导向轴 产品简介 |
5 | 8 | 0.5 以下 |
| 8 | 0 -0.022 |
15~400 | 3 4 5 | 7 | ||||
| 10 | 15~600 | 3 4 5 6 | 8 | |||||
| 12 | 0 -0.027 |
15~800 | 4 5 6 8 | 10 | 10 | |||
| 13 | 4 5 6 8 | 11 | ||||||
| 15 | 20~800 | 4 5 6 8 10 | 13 | |||||
| 16 | 4 5 6 8 10 | 14 | ||||||
| 20 | 0 -0.033 |
25~1000 | 4 5 6 8 10 12 | 17 | 1.0 以下 |
|||
| 25 | 4 5 6 8 10 12 16 | 22 | ||||||
| 30 | 30~1200 | 4 5 6 8 10 12 16 20 | 27 | 15 | ||||
| 35 | 0 -0.039 |
4 5 6 8 10 12 16 20 24 | 30 | |||||
| 40 | 4 5 6 8 10 12 16 20 24 30 | 36 | 20 | |||||
| 50 | 4 5 6 8 10 12 16 20 24 30 | 41 | ||||||
