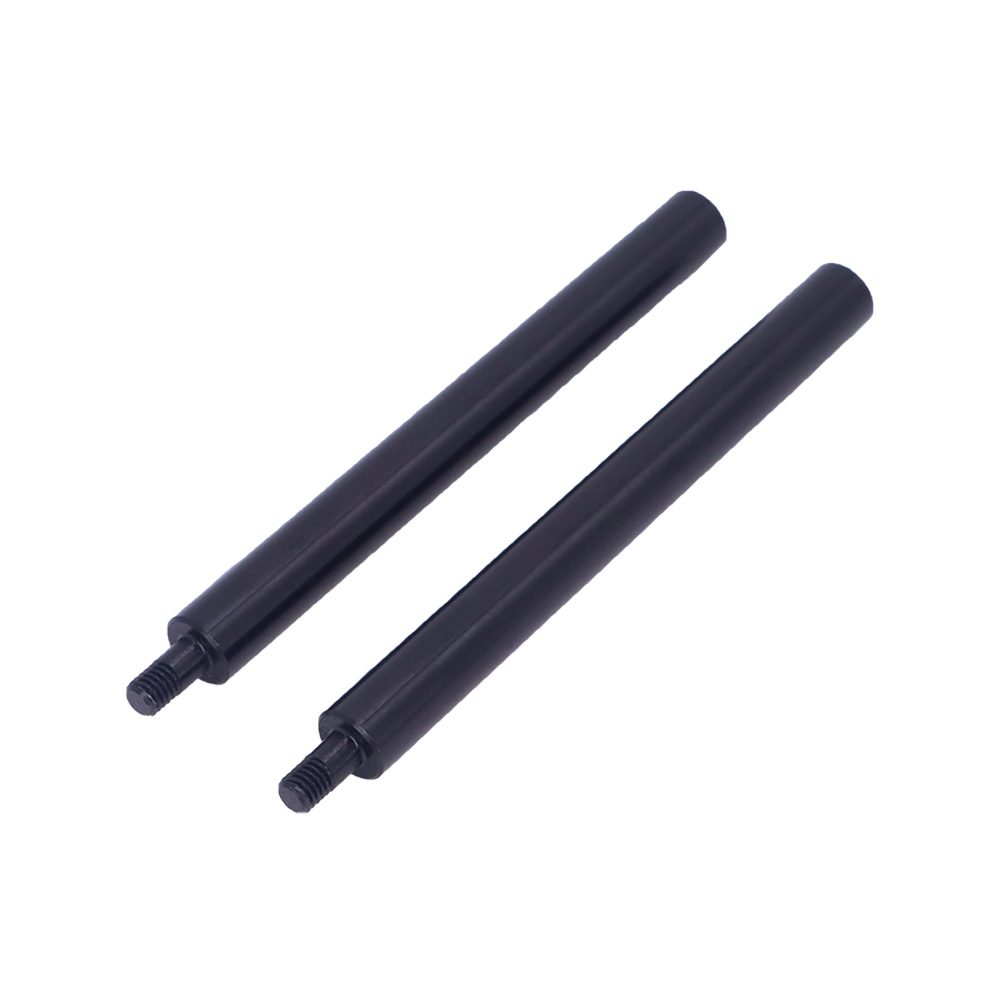

        实心导向轴 一端外螺纹型 带扳手槽型 D公差h8

        条件筛选：

        类型 无台阶
        材质 A2017
        表面处理 黑色硬质阳极氧化
        精度等级 普通级
        轴公差 h8
        轴端形状 一端外螺纹型
        轴端加工（右） 无加工
        轴端加工（左） 外螺纹
        形状筛选 直杆型

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 8 项未选择

            代码

            参数选型

            轴身加工

            产品选型

            轴径D(mm)

            长度L(mm)

            20~1200
            /1

            台阶长度E(mm)

            4~150
            /1

            螺纹长度B(mm)

            2~150
            /1

            台阶直径P(mm)

            扳手槽距离端面距离S(mm)

            0~1184
            /1

            规格参数

            3D预览

            可选加工参数

            产品简介

            材质图

            参数图

            材质图
            代码 类型 D公差 材质 表面处理
            国标 相当
            SED08 一端外螺纹型 标准型 h8 LY11 A2017 黑色硬质阳极氧化，氧化层硬度HV450~，膜厚15μm~
            SEF08 带扳手槽型



            圆度/直线度/垂直度/同轴度，请参阅导向轴产品简介。

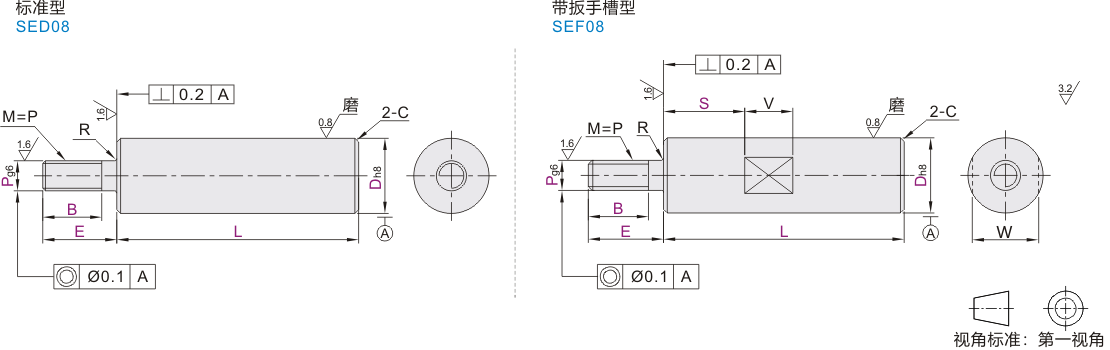

            参数图



            标准型

            型号
            		 最小单位1
            		 P
            选择
            		 R C
            代码 Dh8 L E B
            SED08 6 0
            -0.018            		 20~300 E=2~P×5 根据使用
            要求指定
                 B尺寸            		   3  4  5  6 0.3
            		 0.5
            以下
            8 0
            -0.022            		 20~400        4  5  6  8
            10 20~600             5  6  8  10
            12 0
            -0.027            		 20~800             5  6  8  10  12
            13             5  6  8  10  12
            15             5  6  8  10  12
            16             5  6  8  10  12
            20 0
            -0.033            		  20~1000                      8  10  12  16 1.0
            以下
            25                      8  10  12  16  20  24
            30 20~1200                      8  10  12  16  20  24
            35 0
            -0.039            		                           10  12  16  20  24  30 0.5
            40                                  12  16  20  24  30
            50                                         16  20  24  30



            带扳手槽型

            型号
            		 最小单位1
            		 P
            选择
            		 扳手槽尺寸
            		 R C
            代码 Dh8
            		 L E B S W V
            SEF08 6 0
             -0.018            		 20~300 E=2~P×5 根据使用
            要求指定
                 B尺寸            		   3  4  5  6 根据使用
            要求指定
                 S尺寸
              最小单位1
                扳手槽尺寸
            参阅导向轴
                 产品简介
            		 5  8  0.3 0.5
            以下
            8 0
            -0.022            		 20~400        4  5  6  8 7
            10 20~600             5  6  8  10 8
            12 0
            -0.027            		 20~800             5  6  8  10  12 10  10
            13             5  6  8  10  12 11
            15             5  6  8  10  12 13
            16             5  6  8  10  12 14
            20 0
            -0.033            		 20~1000                      8  10  12  16    17  1.0
            以下
            25                      8  10  12  16  20  24  22
            30 20~1200                      8  10  12  16  20  24  27  15
            35 0
            -0.039            		                           10  12  16  20  24  30 30  0.5
            40                                  12  16  20  24  30 36  20
            50                                         16  20  24  30 41
