实心导向轴 一端外螺纹型·标准型 同径型 D公差f8
条件筛选：
类型 无台阶
材质 S45C
表面处理 镀硬铬
精度等级 普通级
轴公差 f8
轴端形状 一端外螺纹型
轴端加工（右） 无加工
轴端加工（左） 外螺纹
形状筛选 直杆型
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
常规选型
图纸选型
型号筛选
未生成型号，还有 7 项未选择
代码
参数选型
轴身加工
产品选型
轴径D(mm)
长度L(mm)
20~1500
/1
台阶长度E(mm)
4~150
/1
螺纹长度B(mm)
2~155
/1
台阶直径P(mm)
规格参数
3D预览
可选加工参数
产品简介
材质图
参数图
材质图
| 标准型 | 同径型 | 精度等级 | D公差 | 材质 | 硬度 | 表面处理 | |
| 国标 | 相当 | ||||||
| SED11 | SEE11 | 普通级 | f8 | 45 | S45C | — | 镀硬铬，镀层硬度HV750~ 镀层厚度3µm~ |
| SED14 | SEE14 | 0Cr18Ni9 | SUS304 | ||||
注意：B=0时无外螺纹
圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。

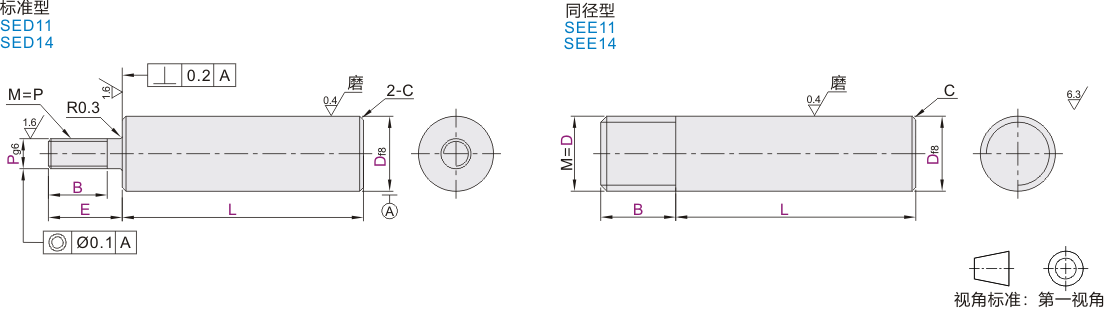

参数图
标准型
| 型号 | 最小单位1 | P 选择 |
C | ||||
| 代码 | Df8 | L | E | B | |||
| (D公差f8) SED11 SED14 |
6 | -0.010 -0.028 |
20~600 | E=2~P×5 | 根据使用 要求指定 B尺寸 B=0时，无外螺纹 |
3 4 5 6 | 0.5以下 |
| 8 | -0.013 -0.035 |
20~800 | 4 5 6 8 | ||||
| 10 | 5 6 8 10 | ||||||
| 12 | -0.016 -0.043 |
20~1000 | 5 6 8 10 12 | ||||
| 13 | 5 6 8 10 12 | ||||||
| 15 | 5 6 8 10 12 | ||||||
| 16 | 20~1200 | 5 6 8 10 12 | |||||
| 18* | 6 8 10 12 16 | ||||||
| 20 | -0.020 -0.053 |
8 10 12 16 | 1.0以下 | ||||
| 25 | 8 10 12 16 20 24 | ||||||
| 30 | 20~1500 | 8 10 12 16 20 24 | |||||
| 35* | -0.025 -0.064 |
10 12 16 20 24 | |||||
| 40* | 12 16 20 24 30 | ||||||
| 50* | 16 20 24 30 | ||||||
带*规格不适用于SED14。
同径型
| 型号 | 最小单位1 | M | C | |||
| 代码 | Df8 | L | B | |||
| (D公差f8) SEE11 SEE14 |
6 | -0.010 -0.028 |
20~600 | 5~35 | 6 | 0.5以下 |
| 8 | -0.013 -0.035 |
20~800 | 7~45 | 8 | ||
| 10 | 8~55 | 10 | ||||
| 12 | -0.016 -0.043 |
20~1000 | 9~65 | 12 | ||
| 16 | 20~1200 | 10~85 | 16 | |||
| 20 | -0.020 -0.053 |
13~105 | 20 | 1.0以下 | ||
| 30 | 20~1500 | 18~155 | 30 | |||
-
