        实心导向轴 一端外螺纹型·带扳手槽型 带退刀槽扳手槽型 D公差f8

        品牌名称：

        怡合达

        条件筛选：

        类型 无台阶
        表面处理 镀硬铬
        精度等级 普通级
        轴公差 f8
        轴端形状 一端外螺纹型

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 14 项未选择

            代码

            参数选型

            材质

            轴身加工

            形状筛选

            直杆型
            直杆型

            种类筛选

            实心导向轴
            实心导向轴

            轴端加工（右）

            无加工
            无加工

            轴端加工（左）

            外螺纹
            外螺纹

            产品选型

            轴径D(mm)

            长度L(mm)

            20~1500
            /1

            台阶长度E(mm)

            4~150
            /1

            螺纹长度B(mm)

            2~150
            /1

            外螺纹M(mm)

            台阶直径P(mm)

            扳手槽距离端面距离S(mm)

            0~1484
            /1

            规格参数

            3D预览

            可选加工参数

            产品简介

            材质图

            参数图

            材质图

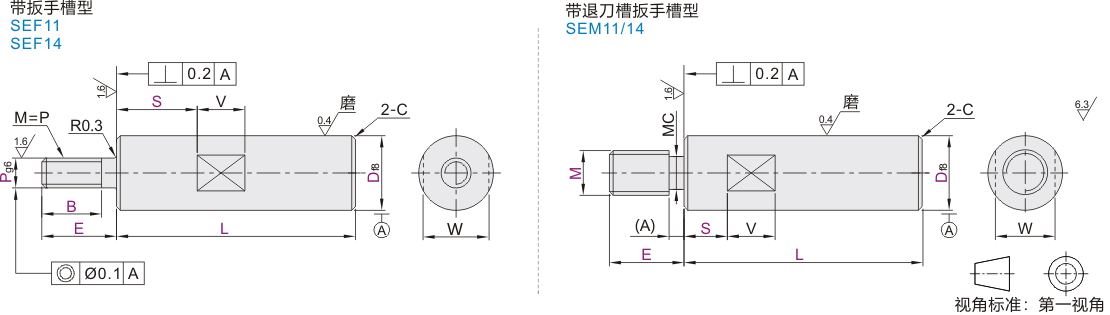

            带扳手槽型 带退刀槽
            扳手槽型            		 精度等级 D公差 材质 硬度 表面处理
            国标 相当
            SEF11 SEM11 普通级 f8 45 S45C — 镀硬铬，镀层硬度HV750~，
            镀层厚度3µm~
            SEF14 SEM14 0Cr18Ni9 SUS304



            圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。

            注意：B=0时，无外螺纹。





            参数图



            带扳手槽型

            型号 最小单位1 P
            选择            		 扳手槽尺寸 C
            代码 Df8 L E B S W V
            (D公差f8)
            SEF11
            SEF14            		 6 -0.010
            -0.028            		 20~600 E=2~P×5 根据使用
                  要求指定
            B尺寸
              B=0时，
                  无外螺纹            		    3  4  5

              根据使用
                  要求指定
                  S尺寸
                最小单位1
                扳手槽尺寸
                   参阅导向轴
                    产品简介

            		 5 8 0.5以下
            8 -0.013
            -0.035            		 20~800    3  4  5  6 7
            10         4  5  6  8 8
            12 -0.016
            -0.043            		 20~1000              5  6  8  10 10 10
            13              5  6  8  10  12 11
            15              5  6  8  10  12 13
            16 20~1200              5  6  8  10  12 14
              18*              5  6  8  10  12  16 16
            20 -0.020
            -0.053            		                   6  8  10  12  16 17 1.0以下
            25                        8  10  12  16  20  24 22
            30 20~1500                        8  10  12  16  20  24 27 15
              35* -0.025
            -0.064            		                             10  12  16  20  24  30 30
              40*                                    12  16  20  24  30 36 20
              50*                                           16  20  24  30 41



            带*规格不适用与SEF14。



            带退刀槽扳手槽型

            型号
            		 最小单位1
            		 M
            选择
            		 扳手槽尺寸
            		 C
            代码 Df8 L E S W V
            (D公差f8)
            SEM11
            SEM14            		 8  -0.013
            -0.035            		 20~800
            		 E= 5~ M×3
            		    6        根据使用
                      要求指定
                      S尺寸
                  最小单位1
                  扳手槽尺寸
                      参阅导向轴
                      产品简介            		 7  8  0.5
            以下
            10     6   8 8
            12  -0.016
            -0.043            		 20~1000
            		    6   8   10 10  10
            13     6   8   10   12 11
            15     6   8   10   12 13
            16  20~1200
            		    6   8   10   12 14
            18     6   8   10   12   16 16
            20  -0.020
            -0.053            		    6   8   10   12   16       17  1.0
            以下
            25          8   10   12   16   20   24 22
            30  20~1500         8   10   12   16   20   24          27  15
            35  -0.025
            -0.064            		               10   12   16   20   24   30 30
            40                   12   16   20   24   30 36  20
            50                                16   20   24   30 41
