        实心导向轴 两端外螺纹型 带扳手槽型 D公差h8

        条件筛选：

        种类筛选 实心导向轴
        类型 无台阶
        材质 A2017
        表面处理 黑色硬质阳极氧化
        精度等级 普通级
        轴公差 h8
        轴端形状 两端外螺纹型

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 11 项未选择

            代码

            参数选型

            轴身加工

            产品选型

            轴径D

            长度L

            20~1200
            /1

            台阶长度E

            4~150
            /1

            台阶长度F

            4~150
            /1

            螺纹长度A(mm)

            2~150
            /1

            螺纹长度B

            2~1500
            /1

            螺纹长度S

            0~1500
            /1

            台阶直径P

            台阶直径Q

            规格参数

            3D预览

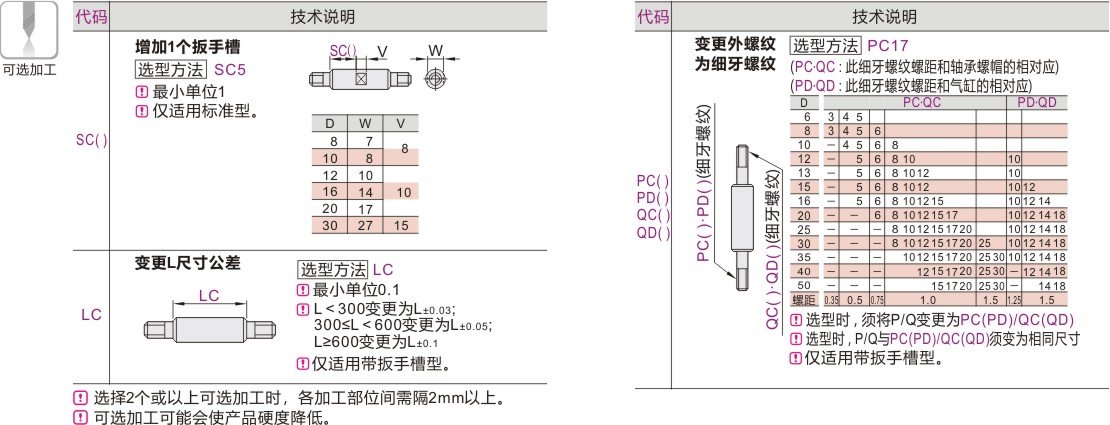

            可选加工参数

            产品简介

            材质图

            参数图

            材质图
            代码 类型 D公差 材质 表面处理
            国标 相当
            SEP08 两端外螺纹型 标准型 h8 LY11 A2017 黑色硬质阳极氧化，氧化层硬度HV450~，膜厚15μm~
            SER08 带扳手槽型



            圆度/直线度/垂直度/同轴度，请参阅导向轴产品简介。

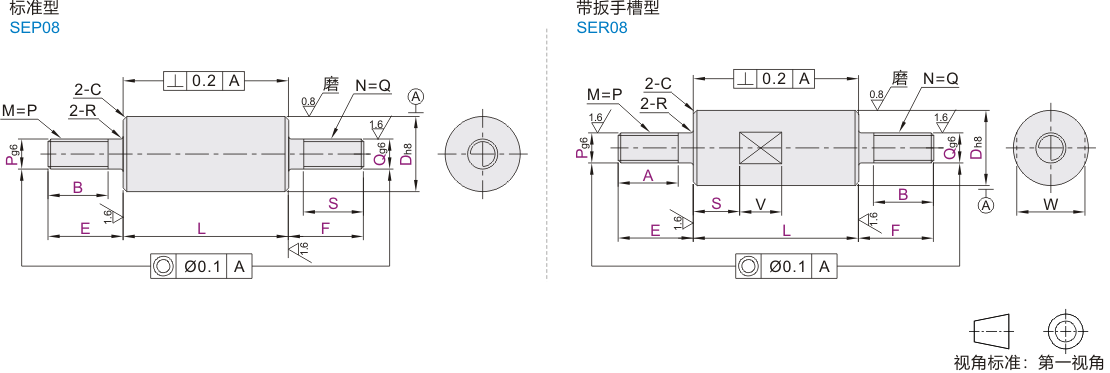

            参数图



            标准型

            型号
            		 最小单位1
            		 P·Q
            选择
            		 R C
            代码 Dh8 L E·F B·S
            SEP08 6  0
             -0.018            		 20~300 E=2~P×5
            F=2~Q×5            		 根据使用
            要求指定
              B·S尺寸            		   3  4  5 0.3
            		 0.5
            以下
            8  0
            -0.022            		 20~400   3  4  5  6
            10  20~600        4  5  6  8
            12  0
            -0.027            		 20~800             5  6  8  10  12
            13              5  6  8  10  12
            15              5  6  8  10  12
            16              5  6  8  10  12  16
            20  0
            -0.033            		  20~1000                      8  10  12  16 1.0
            以下
            25                       8  10  12  16  20  24
            30  20~1200                      8  10  12  16  20  24
            35  0
            -0.039            		                           10  12  16  20  24  30 0.5
            40                                   12  16  20  24  30
            50                                          16  20  24  30



            带扳手槽型

            型号
            		 最小单位1
            		 P·Q
            选择
            		 扳手槽尺寸
            		 R C
            代码 Dh8
            		 L E·F A·B S W V
            SER08 6  0
             -0.018            		 20~300 E=2~P×5
            F=2~Q×5            		 根据使用
            要求指定
             A·B尺寸            		   3  4  5 根据使用
            要求指定
                 S尺寸
              最小单位1
                扳手槽尺寸
            参阅导向轴
                 产品简介
            		 5 8  0.3 0.5
            以下
            8 0
            -0.022            		 20~400   3  4  5  6 7
            10 20~600        4  5  6  8 8
            12 0
            -0.027            		 20~800            5  6  8  10  12 10 10
            13            5  6  8  10  12 11
            15            5  6  8  10  12 13
            16            5  6  8  10  12  16 14
            20 0
            -0.033            		 20~1000                     8  10  12  16    17 1.0
            以下
            25                     8  10  12  16  20  24  22
            30 20~1200                     8  10  12  16  20  24  27 15
            35 0
            -0.039            		                          10  12  16  20  24  30 30 0.5
            40                                 12  16  20  24  30 36 20
            50                                        16  20  24  30 41
