        经济型实心导向轴 两端内螺纹型 带扳手槽型 表面粗糙度Ra0.4

        条件筛选：

        种类筛选 经济型实心导向轴
        类型 无台阶
        材质 S45C
        表面处理 镀硬铬
        表面粗糙度 Ra0.4
        精度等级 普通级
        轴端形状 两端内螺纹型

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 7 项未选择

            代码

            参数选型

            轴身加工

            产品选型

            轴径D(mm)

            长度L(mm)

            15~1500
            /1

            内螺纹M(mm)

            内螺纹N(mm)

            扳手槽距离端面距离S

            0~1485
            /1

            规格参数

            3D预览

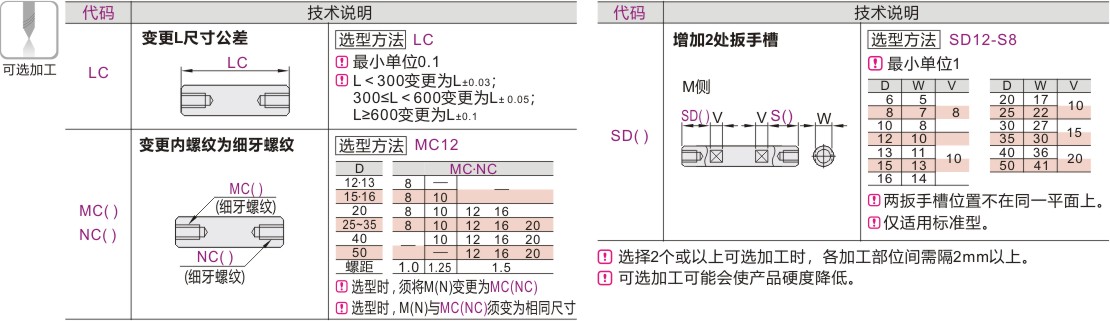

            可选加工参数

            产品简介

            材质图

            参数图

            材质图
            代码
            		 类型
            		 精度等级
            		 材质
            		 硬度
            		 表面处理
            国标 相当
            E-SCJ22 两端内螺纹型 标准型 普通级 45  S45C   高频淬火
              有效硬化层深度见P16
              淬火硬度HRC58~            		   镀硬铬，
              镀层硬度HV750~，
              镀层厚度3µm~
            E-SCK22 带扳手槽型



            圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。
            轴端加工部分（有效螺纹长度+10mm左右）可能会因加工的退火效应而导致硬度降低，详情请参阅导向轴概要。

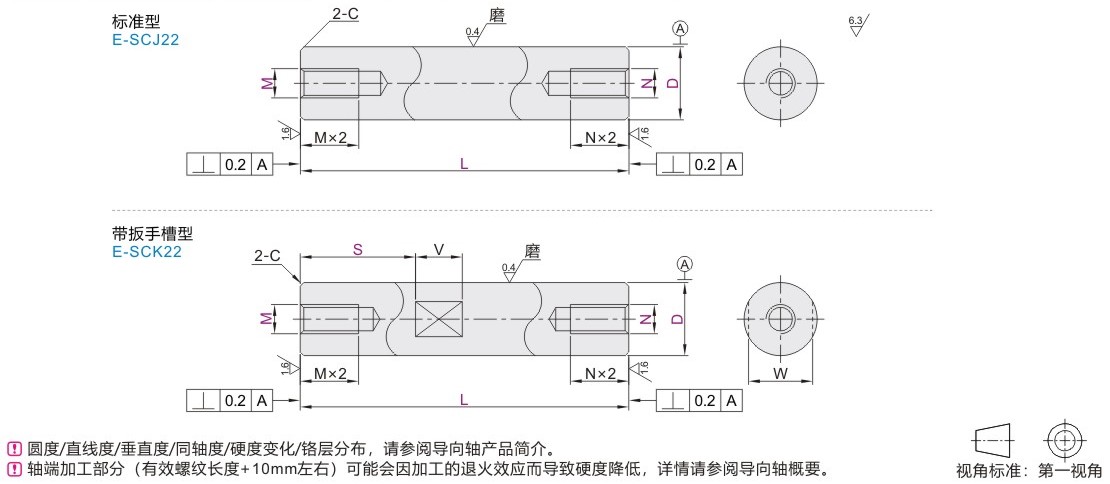

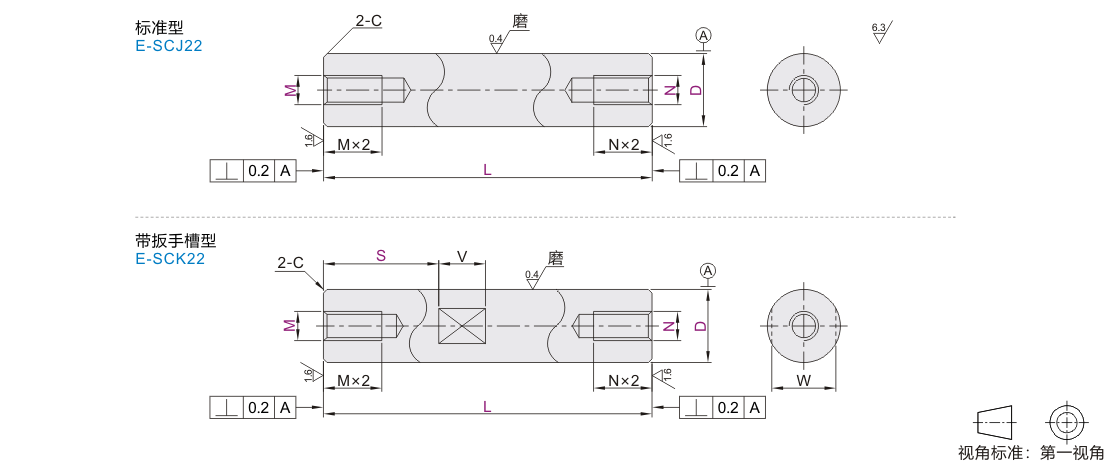

            参数图



            标准型

            型号
            		 L
            最小单位1
            		 M·N
            选择
            		 C
            代码 D
            E-SCJ22 6  -0.005
            -0.020            		 15~600   3  0.5以下
            8  15~800   3  4  5
            10    3  4  5  6
            12  15~1000        4  5  6  8
            13         4  5  6  8
            15  -0.005
            -0.025            		 20~1000        4  5  6  8  10
            16  20~1200        4  5  6  8  10
            20  25~1200        4  5  6  8  10  12 1 .0以下
            25         4  5  6  8  10  12  16
            30  30~1500        4  5  6  8  10  12  16  20
            35  -0.005
            -0.030            		        4  5  6  8  10  12  16  20  24
            40         4  5  6  8  10  12  16  20  24  30
            50         4  5  6  8  10  12  16  20  24  30



            带扳手槽型

            型号
            		 L
            最小单位1
            		 M·N
            选择
            		 扳手槽尺寸
            		 C
            代码 D S W V
            E-SCK22 6  -0.005
            -0.020            		 15~600   3  根据使用要求
               指定S尺寸
            最小单位1
            扳手槽尺寸参阅
            导向轴产品简介            		 5 8 0.5以下
            8  15~800   3  4  5 7
            10    3  4  5  6 8
            12  15~1000        4  5  6  8 10 10
            13  20~1000        4  5  6  8 11
            15  -0.005
            -0.025            		        4  5  6  8  10 13
            16  25~1200        4  5  6  8  10 14
            20         4  5  6  8  10  12 17 1.0以下
            25  30~1200        4  5  6  8  10  12  16 22
            30  30~1500        4  5  6  8  10  12  16  20 27 15
            35  -0.005
            -0.030            		        4  5  6  8  10  12  16  20  24 30
            40  50~1500        4  5  6  8  10  12  16  20  24  30 36 20
            50         4  5  6  8  10  12  16  20  24  30 41
