图片仅供参考，请以已选的规格为准
实心导向轴 两端外螺纹型·带扳手槽型 两端台阶外螺纹型 D公差f8
条件筛选：
材质 S45C
表面处理 镀硬铬
精度等级 普通级
轴公差 f8
轴端形状 两端外螺纹型
轴端加工（右） 外螺纹
轴端加工（左） 外螺纹
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
常规选型
图纸选型
型号筛选
未生成型号，还有 15 项未选择
代码
参数选型
类型
轴身加工
形状筛选
两端台阶
直杆型
产品选型
轴径D(mm)
长度L(mm)
20~1500
/1
台阶长度E(mm)
4~245
/1
台阶长度F(mm)
4~245
/1
螺纹长度A(mm)
2~150
/1
螺纹长度B(mm)
2~150
/1
台阶直径P(mm)
外螺纹M(mm)
台阶直径Q(mm)
外螺纹N(mm)
扳手槽距离端面距离S(mm)
0~1484
/1
规格参数
3D预览

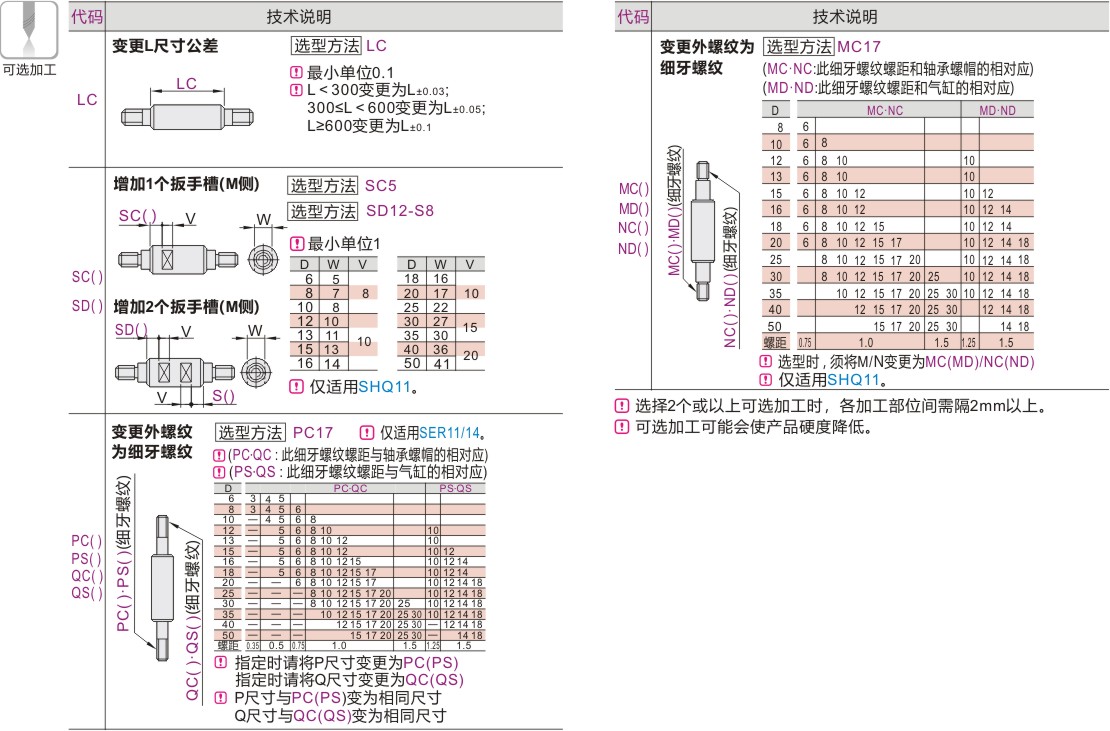

可选加工参数
产品简介
材质图
参数图
材质图
| 两端外螺纹型 | 两端台阶 外螺纹型 |
精度 等级 |
D公差 | 材质 | 硬度 | 表面处理 | |
| 带扳手槽型 | 国标 | 相当 | |||||
| SER11 | SHQ11 | 普通级 | f8 | 45 | S45C | 一 | 镀硬铬，镀层硬度HV750~ 镀层厚度3μm~ |
| SER14 | 一 | 0Cr18Ni9 | SUS304 | ||||
圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。
注意：B=0时，无外螺纹。

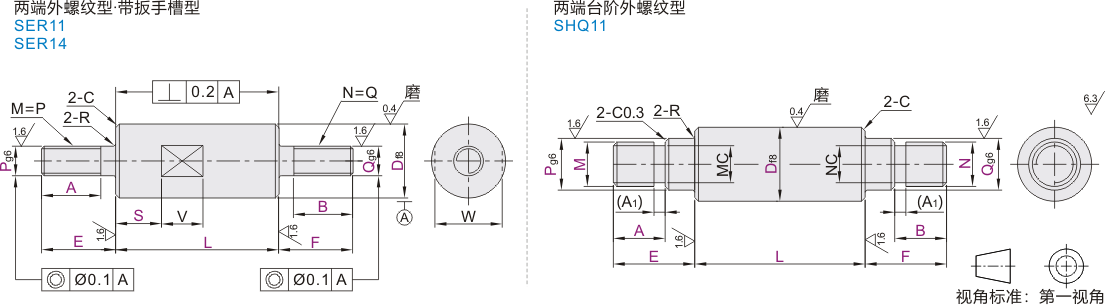

参数图
SER11~14
| 型号 | 最小单位1 | P·Q 选择 |
扳手槽尺寸 | R | C | ||||||
| 代码 | Df8 | L | E·F | A·B | S | W | V | ||||
| (D公差f8) SER11 SER14 |
6 | -0.010 -0.028 |
20~600 | E=2~P×5 F=2~Q×5 |
 根据使用要求指定 A·B尺寸 A·B=0时，无外螺纹 |
3 4 5 | 根据使用 要求指定 S尺寸 最小单位1 扳手槽尺寸参阅导向轴 产品简介 |
5 | 8 | 0.3 | 0.5 以下 |
| 8 | -0.013 -0.035 |
20~800 | 3 4 5 6 | 7 | |||||||
| 10 | 4 5 6 8 | 8 | |||||||||
| 12 | -0.016 -0.043 |
20~1000 | 5 6 8 10 | 10 | 10 |
||||||
| 13 | 5 6 8 10 12 | 11 | |||||||||
| 15 | 5 6 8 10 12 | 13 | |||||||||
| 16 | 20~1200 | 5 6 8 10 12 | 14 | ||||||||
| 18* | 5 6 8 10 12 16 | 16 | |||||||||
| 20 | -0.020 -0.053 |
6 8 10 12 16 | 17 | 1.0 以下 |
|||||||
| 25 | 8 10 12 16 20 24 | 22 | |||||||||
| 30 | 20~1500 | 8 10 12 16 20 24 | 27 | 15 | |||||||
| 35* | -0.025 -0.064 |
10 12 16 20 24 30 | 30 | 0.5 | |||||||
| 40* | 12 16 20 24 30 | 36 | 20 | ||||||||
| 50* | 16 20 24 30 | 41 | |||||||||
带*规格不适用SER14。
SHQ11
| 型号 | 最小单位1 | M·N 选择 |
R | C | |||||
| 代码 | Df8 | L | E·F | A·B | P·Q | ||||
| (D公差f8) SHQ11 |
8 | -0.013 -0.035 |
20~800 | E=10~P×5 F=10~Q×5 |
根据使用 要求指定 A·B尺寸 A·B=0时，无外螺纹 |
M<P<D N<Q<D |
6 | 0.3 | 0.5 以下 |
| 10 | 6 8 | ||||||||
| 12 | -0.016 -0.043 |
20~1000 | 6 8 10 | ||||||
| 13 | 6 8 10 | ||||||||
| 15 | 6 8 10 12 | ||||||||
| 16 | 20~ 1200 | 6 8 10 12 | |||||||
| 18 | 6 8 10 12 16 | ||||||||
| 20 | -0.020 -0.053 |
6 8 10 12 16 | 1 .0 以下 |
||||||
| 25 | 8 10 12 16 20 | ||||||||
| 30 | 20~ 1500 | 8 10 12 16 20 24 | |||||||
| 35 | -0.025 -0.064 |
E=20~P×5 F=20~Q×5 |
10 12 16 20 24 30 | 0.5 | |||||
| 40 | 12 16 20 24 30 | ||||||||
| 50 | 16 20 24 30 | ||||||||
| 粗牙螺纹退刀槽尺寸 | |||
| M N |
螺距 | MC NC |
(A1) |
| 6 | 1.0 | 4.4 | 2 |
| 8 | 1.25 | 6.0 | 3 |
| 10 | 1.5 | 7.7 | |
| 12 | 1.75 | 9.4 | 4 |
| 16 | 2.0 | 13.0 | |
| 20 | 2.5 | 16.4 | 5 |
| 24 | 3.0 | 19.6 | |
| 30 | 3.5 | 25.0 | |
| 细牙螺纹退刀槽尺寸① | |||
| MC NC |
螺距 | MC NC |
(A1) |
| 6 | 0.75 | 4.8 | 2 |
| 8 | 1.0 | 6.4 | |
| 10 | 8.4 | ||
| 12 | 10.4 | ||
| 15 | 13.4 | ||
| 17 | 15.4 | ||
| 20 | 18.4 | ||
| 24 | 1.5 | 22.7 | 3 |
| 30 | 27.7 | ||
| 细牙螺纹退刀槽尺寸② | |||
| MD ND |
螺距 | MC NC |
(A1) |
| 10 | 1.25 | 8 | 3 |
| 12 | 1.5 | 9.7 | |
| 14 | 11.7 | ||
| 18 | 15.7 | ||
-
