图片仅供参考，请以已选的规格为准
实心导向轴 一端外螺纹一端内螺纹型 带扳手槽型 D公差h8
条件筛选：
类型 无台阶
材质 A2017
表面处理 黑色硬质阳极氧化
精度等级 普通级
轴公差 h8
轴端形状 一端外螺纹一端内螺纹型
轴端加工（左） 内螺纹
轴端加工（右） 外螺纹
形状筛选 直杆型
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
常规选型
图纸选型
型号筛选
未生成型号，还有 9 项未选择
代码
参数选型
轴身加工
产品选型
轴径D(mm)
长度L(mm)
20~1200
/1
台阶长度F(mm)
2~150
/1
螺纹长度B(mm)
0~147
/1
台阶直径P(mm)
内螺纹N(mm)
扳手槽距离端面距离S(mm)
0~1184
/1
规格参数
3D预览
可选加工参数
产品简介
材质图
参数图
材质图
| 代码 | 类型 | D公差 | 材质 | 表面处理 | ||
| 国标 | 相当 | |||||
| SGE08 | 一端外螺纹 一端内螺纹型 |
标准型 | h8 | LY11 | A2017 | 黑色硬质阳极氧化，氧化层硬度HV450~，膜厚15μm~ |
| SGF08 | 带扳手槽型 | |||||
圆度/直线度/垂直度/同轴度，请参阅导向轴产品简介。

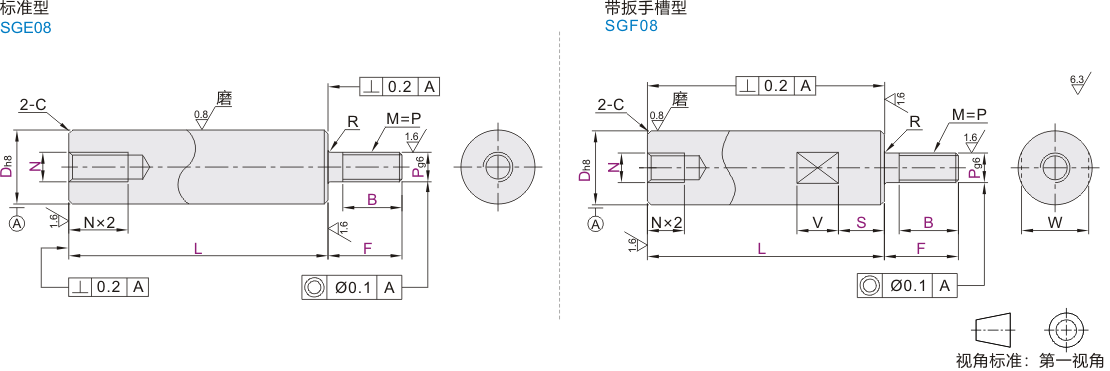

参数图
标准型
| 型号 |
最小单位1 |
P 选择 |
N 选择 |
R | C |
||||
| 代码 | Dh8 | L | F | B* | |||||
| SGE08 | 6 | 0 -0.018 |
20~300 | F=2~P×5 | *客户指定 | 3 4 5 6 | 3 | 0.3 |
0.5 以下 |
| 8 | 0 -0.022 |
20~400 | 3 4 5 6 8 | 3 4 5 | |||||
| 10 | 20~600 | 4 5 6 8 10 | 3 4 5 6 | ||||||
| 12 | 0 -0.027 |
20~800 | 5 6 8 10 12 | 4 5 6 8 | |||||
| 13 | 5 6 8 10 12 | 4 5 6 8 | |||||||
| 15 | 5 6 8 10 12 | 4 5 6 8 10 | |||||||
| 16 | 5 6 8 10 12 16 | 4 5 6 8 10 | |||||||
| 20 | 0 -0.033 |
20~1000 | 6 8 10 12 16 20 | 4 5 6 8 10 12 | 1.0 以下 |
||||
| 25 | 8 10 12 16 20 24 | 4 5 6 8 10 12 16 | |||||||
| 30 | 20~1200 |
8 10 12 16 20 24 30 | 6 8 10 12 16 20 | ||||||
| 35 | 0 -0.039 |
10 12 16 20 24 30 | 8 10 12 16 20 24 | 0.5 | |||||
| 40 | 35~1200 | 12 16 20 24 30 | 10 12 16 20 24 30 | ||||||
| 50 | 45~1200 | 16 20 24 30 | 12 16 20 24 30 | ||||||
带扳手槽型
| 型号 |
最小单位1 |
P 选择 |
N 选择 |
扳手槽尺寸 |
R | C |
||||||
| 代码 | Dh8 |
L | F | B* | S* | W | V | |||||
| SGF08 | 6 | 0 -0.018 |
20~300 | F=2~P×5 | *客户指定 | 3 4 5 6 | 3 | *客户指定 |
5 | 8 | 0.3 | 0.5 以下 |
| 8 | 0 -0.022 |
20~400 | 3 4 5 6 8 | 3 4 5 | 7 | |||||||
| 10 | 20~600 | 4 5 6 8 10 | 3 4 5 6 | 8 | ||||||||
| 12 | 0 -0.027 |
20~800 | 5 6 8 10 12 | 4 5 6 8 | 10 | 10 | ||||||
| 13 | 5 6 8 10 12 | 4 5 6 8 | 11 | |||||||||
| 15 | 5 6 8 10 12 | 4 5 6 8 10 | 13 | |||||||||
| 16 | 5 6 8 10 12 16 | 4 5 6 8 10 | 14 | |||||||||
| 20 | 0 -0.033 |
20~1000 | 6 8 10 12 16 20 | 4 5 6 8 10 12 | 17 | 1.0 以下 |
||||||
| 25 | 8 10 12 16 20 24 | 4 5 6 8 10 12 16 | 22 | |||||||||
| 30 | 20~1200 |
8 10 12 16 20 24 30 | 6 8 10 12 16 20 | 27 | 15 | |||||||
| 35 | 0 -0.039 |
10 12 16 20 24 30 | 8 10 12 16 20 24 | 30 | 0.5 | |||||||
| 40 | 35~1200 | 12 16 20 24 30 | 10 12 16 20 24 30 | 36 | 20 | |||||||
| 50 | 45~1200 | 16 20 24 30 | 12 16 20 24 30 | 41 | ||||||||
带*号B、S根据使用要求指定尺寸，最小单位1。 扳手槽尺寸参阅导向轴产品简介。
-
