实心导向轴 一端外螺纹一端内螺纹型 带扳手槽型 D公差f8
条件筛选：
类型 无台阶
材质 S45C
表面处理 镀硬铬
精度等级 普通级
轴公差 f8
轴端形状 一端外螺纹另一端内螺纹型
轴端加工（右） 外螺纹
轴端加工（左） 内螺纹
形状筛选 直杆型
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
常规选型
图纸选型
型号筛选
未生成型号，还有 9 项未选择
代码
参数选型
轴身加工
产品选型
轴径D(mm)
长度L(mm)
20~1500
/1
台阶长度F(mm)
2~150
/1
螺纹长度B(mm)
0~147
/1
台阶直径P(mm)
内螺纹N(mm)
扳手槽距离端面距离S(mm)
0~1484
/1
规格参数
3D预览
可选加工参数
产品简介
材质图
参数图
材质图
| 标准型 | 带扳手槽型 | 精度 等级 |
D公差 | 材质 | 硬度 | 表面处理 | |
| 国标 | 相当 | ||||||
| SGE11 | 一 | 普通级 | f8 | 45 | S45C | 一 | 镀硬铬，镀层硬度HV750~ 镀层厚度3μm~ |
| SGE14 | SGF14 | OCr18Ni9 | SUS304 | ||||
圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。 注意：B=0时，无外螺纹

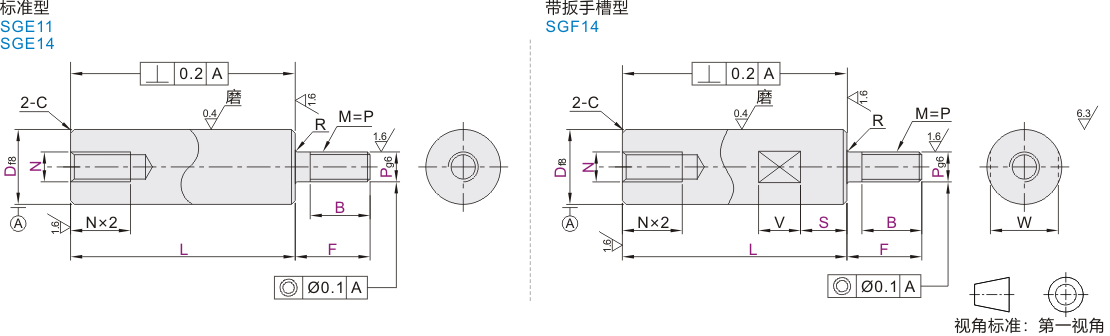

D=6~30时，R=0.3；D=35~50时，R=0.5。 D=6~18时，C=0.5以下；D=20~50时，C=1.0以下。
参数图
标准型
| 型号 | 最小单位1 | P 选择 |
N 选择 |
||||
| 代码 | Df8 | L | F | B* | |||
| (D公差f8) SGE11 SGE14 |
6 | -0.010 -0.028 |
20~600 | F=2~P×5 | * 客户指定 B=0时，无外螺纹 |
3 4 5 6 | 3 |
| 8 | -0.013 -0.035 |
20~800 | 3 4 5 6 8 | 3 4 5 | |||
| 10 | 4 5 6 8 10 | 3 4 5 6 | |||||
| 12 | -0.016 -0.043 |
20~1000 | 5 6 8 10 12 | 4 5 6 8 | |||
| 13 | 5 6 8 10 12 | 4 5 6 8 | |||||
| 15 | 5 6 8 10 12 | 4 5 6 8 10 | |||||
| 16 | 20~1200 | 5 6 8 10 12 16 | 4 5 6 8 10 | ||||
| 18* | 5 6 8 10 12 16 | 4 5 6 8 10 12 | |||||
| 20 | -0.020 -0 053 |
6 8 10 12 16 20 | 4 5 6 8 10 12 | ||||
| 25 | 8 10 12 16 20 24 | 4 5 6 8 10 12 16 | |||||
| 30 | 20~1500 | 8 10 12 16 20 24 30 | 6 8 10 12 16 20 | ||||
| 35* | -0.025 -0.064 |
10 12 16 20 24 30 | 8 10 12 16 20 24 | ||||
| 40* | 20~1500 | 12 16 20 24 30 | 10 12 16 20 24 30 | ||||
| 50* | 20~1500 | 16 20 24 30 | 12 16 20 24 30 | ||||
带*规格不适用于SGE14。 带*号B根据使用要求指定尺寸，最小单位1。
带扳手槽型
| 型号 |
最小单位1 |
P 选择 |
N 选择 |
扳手槽尺寸 |
||||||
| 代码 | Df8 | L | F | B* | S* | W | V | |||
| (D公差f8) SGF14 |
6 | -0.010 -0.028 |
20~600 | F=2~P×5 |
* 客户指定 B=0时，无外螺纹 |
3 4 5 6 | 3 | * 客户 指定 | 5 | 8 |
| 8 | -0.013 -0.035 |
20~800 | 3 4 5 6 8 | 3 4 5 | 7 | |||||
| 10 | 5 6 8 10 | 3 4 5 6 | 8 | |||||||
| 12 | -0.016 -0.043 |
20~1000 |
5 6 8 10 12 | 4 5 6 8 | 10 | 10 | ||||
| 13 | 5 6 8 10 12 | 4 5 6 8 | 11 | |||||||
| 15 | 5 6 8 10 12 | 4 5 6 8 10 | 13 | |||||||
| 16 | 20~1200 | 5 6 8 10 12 16 | 4 5 6 8 10 | 14 | ||||||
| 20 | -0.020 -0 053 |
6 8 10 12 16 20 | 4 5 6 8 10 12 | 17 | ||||||
| 25 | 8 10 12 16 20 24 | 4 5 6 8 10 12 16 | 22 | |||||||
| 30 | 20~1500 | 8 10 12 16 20 24 30 | 6 8 10 12 16 20 | 27 | 15 | |||||
带*号B、S根据使用要求指定尺寸，最小单位1。 扳手槽尺寸参阅导向轴产品简介。
-
