图片仅供参考，请以已选的规格为准
实心导向轴 一端台阶内螺纹型·带扳手槽型 D公差g6
条件筛选：
种类筛选 实心导向轴
类型 一端台阶型
轴公差 g6
轴端形状 一端内螺纹型
轴身加工 带扳手槽型
产品型号：
点击红色字体去完善选型
请先点击左下侧选项进行选型>>
请先点击左侧选项进行选型>>
未税折扣单价： -- --
含税折扣单价： ----
含税总价 (税率13%)： ￥--
预计发货天数：-- 天 (发货天数以下单次日起算，不含周日与法定假日)
购买数量()：
起订量：0
, 加量幅度：0
暂无数据
数量折扣
登录后可查看价格、加入购物车、一键购买
立即登录
价格生成中...
登录后可查看价格、加入购物车、一键购买
立即登录
代码的技术资料信息曾有所变更，可前往 型号勘误表 查看变更记录
配件商品
同类人气商品
引导式选型
常规选型
图纸选型
型号：
型号筛选
可选加工（可选）
未生成型号，还有 10 项未选择
重置
代码
- SHC01
- SHC02
- SHC06
- SHC07
- SHC31
- SHC32
- SHC36
- SHC37
无数据
参数选型
材质
- SUS440C
- SUJ2
无数据
精度等级
- 普通级
- 精密级
无数据
表面处理
- 无
- 镀硬铬
无数据
产品选型
代码
- SHC01
- SHC02
- SHC06
- SHC07
- SHC31
- SHC32
- SHC36
- SHC37
无数据
轴径D(mm)
- 8
- 10
- 12
- 13
- 15
- 16
- 18
- 20
- 25
- 30
- 35
- 40
- 50
无数据
长度L(mm)
20~1500
/1
台阶长度E(mm)
2~188
/1
台阶直径P(mm)
6~47
/1
内螺纹M(mm)
- 3
- 4
- 5
- 6
- 8
- 10
- 12
- 16
- 20
- 24
- 30
无数据
扳手槽距离端面距离S(mm)
0~1484
/1
价格生成中...
技术图档
全部型号
3D预览
技术图档（二）
可选加工参数
产品简介
材质图
参数图
材质图
参数图
材质图
参数图
材质图
| 代码 |
类型 |
精度等级 |
D公差 |
材质 |
硬度 |
表面处理 |
||
| 国标 | 相当 | |||||||
| SHC01 | 一端台阶 内螺纹型 |
带扳手槽型 | 普通级 | g6 | GCr15 | SUJ2 | 高频淬火 有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~ |
— |
| SHC02 | 镀硬铬，镀层硬度HV750~，镀层厚度3µm~ | |||||||
| SHC06 | 9Cr18Mo 或同等硬度 耐蚀钢 |
SUS440C 或同等硬度 耐蚀钢 |
— | |||||
| SHC07 | 镀硬铬，镀层硬度HV750~，镀层厚度3µm~ | |||||||
| SHC31 | 精密级 | GCr15 | SUJ2 | — | ||||
| SHC32 | 镀硬铬，镀层硬度HV750~，镀层厚度3µm~ | |||||||
| SHC36 | 9Cr18Mo 或同等硬度 耐蚀钢 |
SUS440C 或同等硬度 耐蚀钢 |
— | |||||
| SHC37 | 镀硬铬，镀层硬度HV750~，镀层厚度3µm~ | |||||||
圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。扳手槽、轴端加工部分（有效螺纹长度+10mm左右）可能会因加工的退火效应而导致硬度降低，详情请参阅导向轴概要。精密级导向轴的台阶部带有研磨退刀槽（最宽1mm，最深0.1mm）。

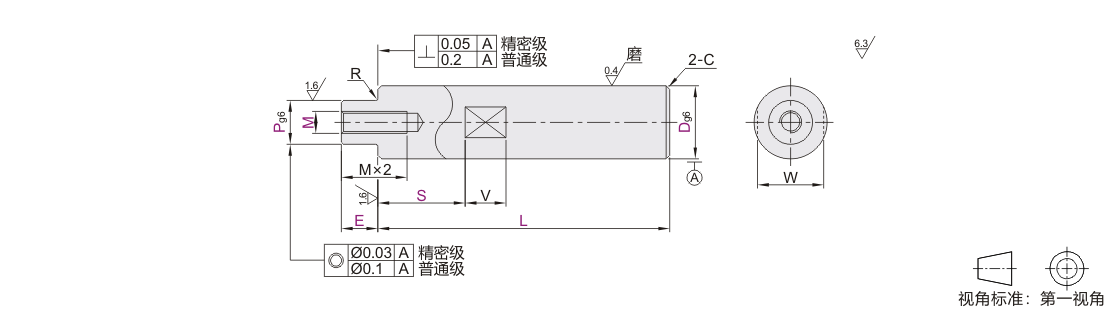

参数图
SHC01~07
| 型号 |
最小单位1 |
M 选择 |
扳手槽尺寸 |
R |
C |
||||||
| 代码 | Dg6 | L | E | P | S | W | V | ||||
| SHC01 SHC02 SHC06 SHC07 |
8 | -0.005 -0.014 |
20~800 | E=2~P×4 | 6 | 3 | 根据使用 要求指定 S尺寸 最小单位1扳手槽尺寸参阅导向轴 产品简介 |
7 | 8 | 0.3 | 0.5以下 |
| 10 | 6~8 | 3 4 5 | 8 | ||||||||
| 12 | -0.006 -0.017 |
20~1000 | 6~10 | 3 4 5 6 | 10 | 10 | |||||
| 13 | 6~11 | 3 4 5 6 8 | 11 | ||||||||
| 15 | 6~13 | 3 4 5 6 8 10 | 13 | ||||||||
| 16 | 20~1200 | 6~14 | 3 4 5 6 8 10 | 14 | |||||||
| 18 | 8~16 | 4 5 6 8 10 12 | 16 | ||||||||
| 20 | -0.007 -0.020 |
8~17 | 4 5 6 8 10 12 | 17 | 1.0以下 | ||||||
| 25 | 8~22 | 4 5 6 8 10 12 16 | 22 | ||||||||
| 30 | 20~1500 | 9~27 | 5 6 8 10 12 16 20 24 | 27 | 15 | ||||||
| 35 | -0.009 -0.025 |
9~32 | 5 6 8 10 12 16 20 24 | 30 | 0.5 | ||||||
| 40 | 11~37 | 6 8 10 12 16 20 24 30 | 36 | 20 | |||||||
| 50 | 11~47 | 6 8 10 12 16 20 24 30 | 41 | ||||||||
SHC31~37
| 型号 |
最小单位1 |
M 选择 |
扳手槽尺寸 |
R |
C |
||||||
| 代码 | Dg6 | L | E | P | S | W | V | ||||
| SHC31 SHC32 SHC36 SHC37 |
8 | -0.005 -0.014 |
20~300 | E=2~P×4 | 6 | 3 | 根据使用 要求指定 S尺寸 最小单位1扳手槽尺寸参阅导向轴 产品简介 |
7 | 8 | 0.3 | 0.5以下 |
| 10 | 20~350 | 6~8 | 3 4 5 | 8 | |||||||
| 12 | -0.006 -0.017 |
6~10 | 3 4 5 6 | 10 | 10 | ||||||
| 13 | 6~11 | 3 4 5 6 8 | 11 | ||||||||
| 15 | 6~13 | 3 4 5 6 8 10 | 13 | ||||||||
| 16 | 6~14 | 3 4 5 6 8 10 | 14 | ||||||||
| 18 | 8~16 | 4 5 6 8 10 12 | 16 | ||||||||
| 20 | -0.007 -0.020 |
20~450 | 8~17 | 4 5 6 8 10 12 | 17 | 1.0以下 | |||||
| 25 | 8~22 | 4 5 6 8 10 12 16 | 22 | ||||||||
| 30 | 8~27 | 5 6 8 10 12 16 20 24 | 27 | 15 | |||||||
