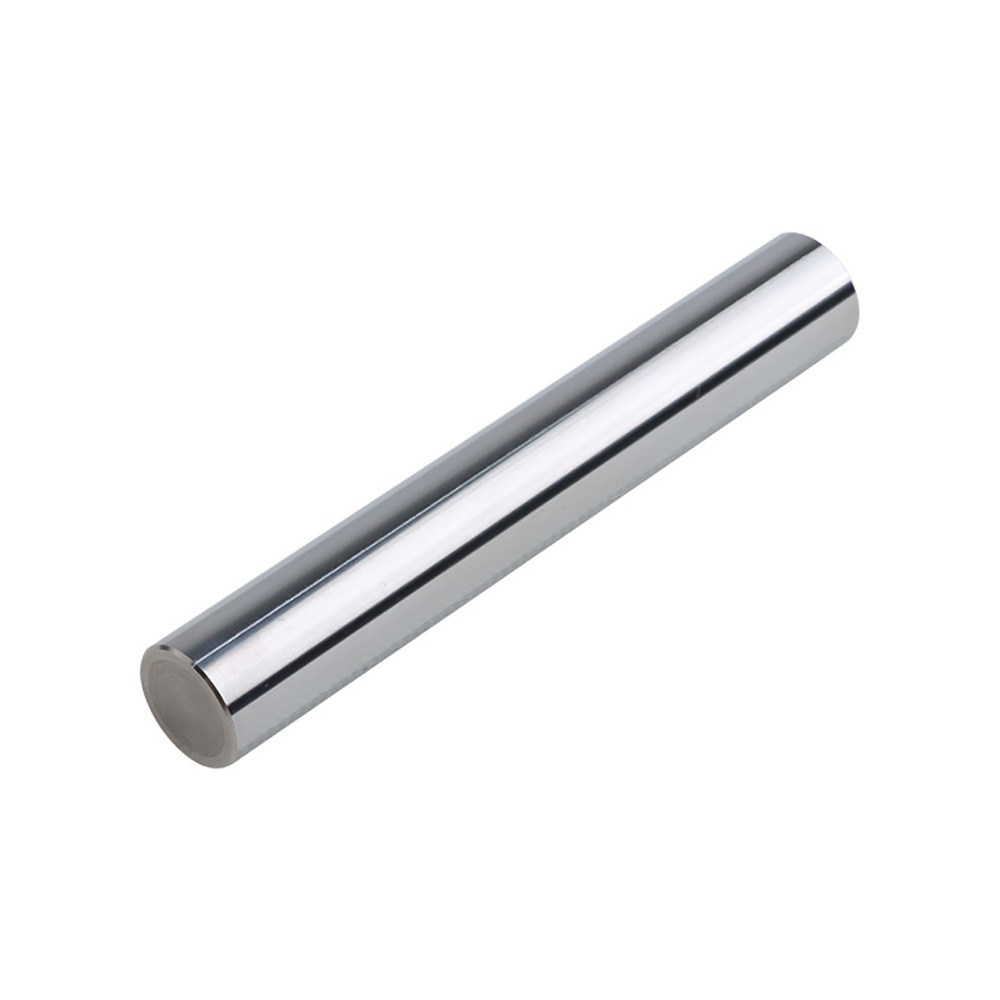

图片仅供参考，请以已选的规格为准
实心导向轴 直杆型 D公差f8
条件筛选：
种类筛选 实心导向轴
类型 无台阶
表面处理 镀硬铬
精度等级 普通级
轴公差 f8
轴端形状 轴端不加工
轴身加工 轴身不加工
产品型号：
点击红色字体去完善选型
请先点击左下侧选项进行选型>>
请先点击左侧选项进行选型>>
未税折扣单价： -- --
含税折扣单价： ----
含税总价 (税率13%)： ￥--
预计发货天数：-- 天 (发货天数以下单次日起算，不含周日与法定假日)
购买数量()：
起订量：0
, 加量幅度：0
暂无数据
数量折扣
登录后可查看价格、加入购物车、一键购买
立即登录
价格生成中...
登录后可查看价格、加入购物车、一键购买
立即登录
代码的技术资料信息曾有所变更，可前往 型号勘误表 查看变更记录
相似商品
同类人气商品
引导式选型
常规选型
图纸选型
型号：
型号筛选
可选加工（可选）
未生成型号，还有 4 项未选择
重置
代码
- SAD11
- SAD14
无数据
参数选型
材质
- SUS304
- S45C
无数据
产品选型
代码
- SAD11
- SAD14
无数据
轴径Dmm
- 6
- 8
- 10
- 12
- 13
- 15
- 16
- 18
- 20
- 25
- 30
- 35
- 40
- 50
无数据
长度Lmm
15~1500
/1
价格生成中...
技术图档
全部型号
3D预览
技术图档（二）
可选加工参数
产品简介
材质图
参数图
材质图
参数图
材质图
参数图
材质图
| 代码 | 类型 | D公差 | 材质 | 硬度 | 表面处理 | ||
| 国标 | 相当 | ||||||
| SAD11 | 直杆型 | 标准型 | f8 | 45 | S45C | — | 镀硬铬，镀层硬度HV750~，镀层厚度3µm~ |
| SAD14 | 0Cr18Ni9 | SUS304 | |||||

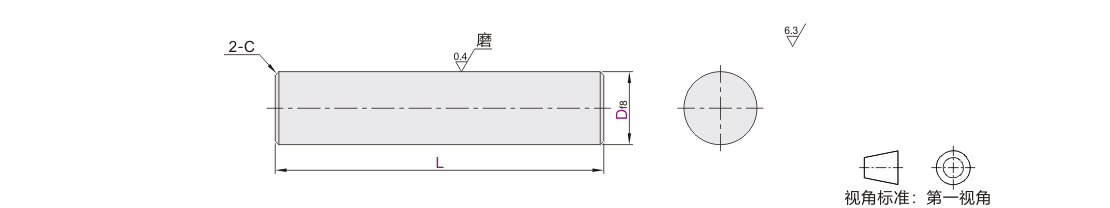

参数图
| 型号 | L 最小单位1 |
C | ||
| 代码 | Df8 | |||
| ( D公差f8) SAD11 SAD14 |
6 | -0.010 -0.028 |
15~600 | 0.5以下 |
| 8 | -0.013 -0.035 |
15~800 | ||
| 10 | 15~800 | |||
| 12 | -0.016 -0.043 |
15~ 1000 | ||
| 13 | 20~ 1000 | |||
| 15 | 20~1000 | |||
| 16 | 30~1200 | |||
| 18* | 25~1200 | |||
| 20 | -0.020 -0.053 |
25~1200 | 1.0以下 | |
| 25 | 25~1200 | |||
| 30 | 30~1500 | |||
| 35* | -0.025 -0.064 |
|||
| 40* | 40~1500 | |||
| 50* | 60~1500 | |||
带*规格不适用SAD14。

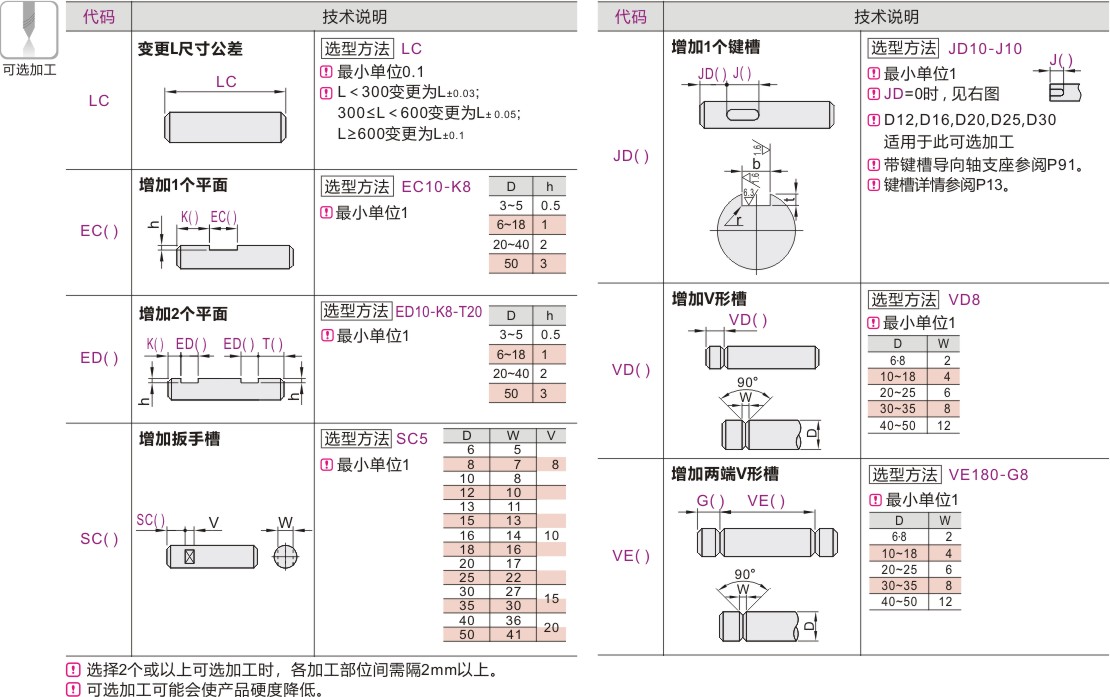

可选加工参数
