图片仅供参考，请以已选的规格为准
实心导向轴 一端锥形一端内螺纹型 一端锥形一端台阶内螺纹型 一端锥形一端外螺纹型 D公差g6
条件筛选：
种类筛选 实心导向轴
类型 一端带锥形
轴公差 g6
产品型号：
点击红色字体去完善选型
请先点击左下侧选项进行选型>>
请先点击左侧选项进行选型>>
未税折扣单价： -- --
含税折扣单价： ----
含税总价 (税率13%)： ￥--
预计发货天数：-- 天 (发货天数以下单次日起算，不含周日与法定假日)
购买数量()：
起订量：0
, 加量幅度：0
暂无数据
数量折扣
登录后可查看价格、加入购物车、一键购买
立即登录
价格生成中...
登录后可查看价格、加入购物车、一键购买
立即登录
代码的技术资料信息曾有所变更，可前往 型号勘误表 查看变更记录
配件商品
同类人气商品
引导式选型
常规选型
图纸选型
型号：
型号筛选
可选加工（可选）
未生成型号，还有 11 项未选择
重置
代码
- SHZ01
- SHZ02
- SHZ06
- SHZ07
- SHZ11
- SHZ12
- SHZ16
- SHZ17
- SHZ21
- SHZ22
- SHZ26
- SHZ27
无数据
参数选型
材质
- SUS440C
- SUJ2
无数据
表面处理
- 无
- 镀硬铬
无数据
轴端形状
- 一端锥形另一端内螺纹型
- 一端锥形另一端台阶内螺纹型
- 一端锥形另一端外螺纹型
无数据
产品选型
代码
- SHZ01
- SHZ02
- SHZ06
- SHZ07
- SHZ11
- SHZ12
- SHZ16
- SHZ17
- SHZ21
- SHZ22
- SHZ26
- SHZ27
无数据
D
- 6
- 8
- 10
- 12
- 13
- 15
- 16
- 18
- 20
无数据
L
20~500
/1
E
2~100
/1
H
5~30
/1
P
6~17
/1
B
0~98
/1
M
- 3
- 4
- 5
- 6
- 8
- 10
- 12
无数据
价格生成中...
技术图档
全部型号
3D预览
技术图档（二）
可选加工参数
产品简介
材质图
参数图
材质图
参数图
材质图
参数图
材质图
| 一端锥形 一端内螺纹型 |
一端锥形 一端台阶内螺纹型 |
一端锥形 一端外螺纹型 |
D公差 |
材质 |
硬度 | 表面处理 |
|
| 国标 | 相当 | ||||||
| SHZ01 | SHZ11 | SHZ21 | g6 | GCr15 | SUJ2 |
高频淬火 有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~ |
—— |
| SHZ02 | SHZ12 | SHZ22 | 镀硬铬，镀层硬度HV750~，镀层厚度3µm~ | ||||
| SHZ06 | SHZ16 | SHZ26 | 9Cr18Mo 或同等硬度 耐蚀钢 |
SUS440C 或同等硬度 耐蚀钢 |
—— | ||
| SHZ07 | SHZ17 | SHZ27 | 镀硬铬，镀层硬度HV750~，镀层厚度3µm~ | ||||

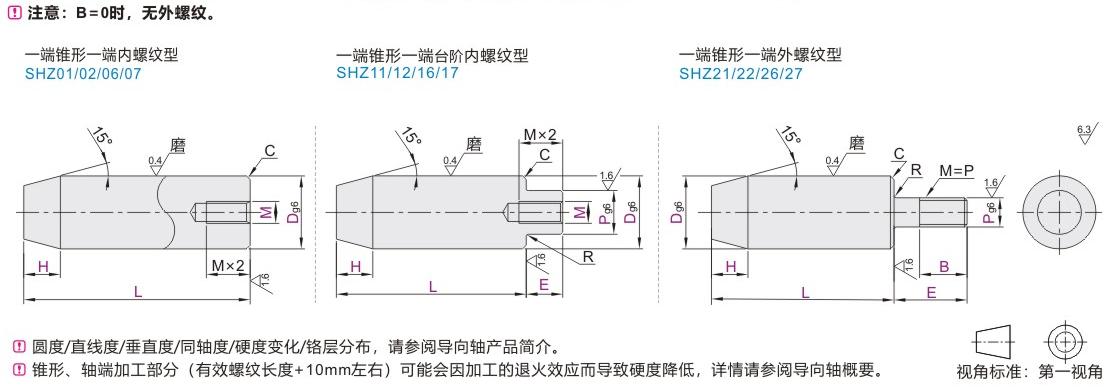

参数图
SHZ01~07
| 型号 |
最小单位1 |
M 选择 |
C |
|||
| 代码 | Dg6 | L | H | |||
| SHZ01 SHZ02 SHZ06 SHZ07 |
6 | -0.004 -0.012 |
20~200 | 5~6 | 3 | 0.5以下 |
| 8 | -0.005 -0.014 |
5~ 10 | 3 4 5 | |||
| 10 | 25~200 | 5~ 12 | 3 4 5 6 | |||
| 12 | -0.006 -0.017 |
35~300 | 5~ 16 | 4 5 6 8 | ||
| 13 | 5~ 18 | 4 5 6 8 | ||||
| 15 | 45~300 | 10~22 | 4 5 6 8 | |||
| 16 | 45~500 | 10~24 | 4 5 6 8 10 | |||
| 18 | 55~500 | 10~28 | 4 5 6 8 10 12 | |||
| 20 | -0.007 -0.020 |
10~30 | 4 5 6 8 10 12 | 1 .0以下 | ||
SHZ11-17
| 型号 |
最小单位1 | M 选择 |
R | C |
||||||
| 代码 | Dg6 |
L | E | P | H | |||||
| SHZ11 SHZ12 SHZ16 SHZ17 |
8 | -0.005 -0.014 |
20~200 | 2≤E≤P×4 | 6 | 5~ 10 | 3 | 0.3 | 0.5以下 | |
| 10 | 25~200 | 6~8 | 5~ 12 | 3 4 5 | ||||||
| 12 | -0.006 -0.017 |
35~300 | 6~10 | 5~ 16 | 3 4 5 6 | |||||
| 13 | 6~11 | 5~ 18 | 3 4 5 6 8 | |||||||
| 15 | 45~300 | 6~13 | 10~22 | 3 4 5 6 8 10 | ||||||
| 16 | 45~500 | 6~14 | 10~24 | 3 4 5 6 8 10 | ||||||
| 18 | 55~500 |
6~16 | 10~28 | 4 5 6 8 10 12 | ||||||
| 20 | -0.007 -0.020 |
6~17 | 10~30 | 4 5 6 8 10 12 | 1 .0以下 | |||||
SHZ21-27
| 型号 |
最小单位1 |
P 选择 |
最小单位1 | R |
C |
||||
| 代码 | Dg6 | L | E | B | H | ||||
| SHZ21 SHZ22 SHZ26 SHZ27 |
8 | -0.005 -0.014 |
20~200 | 2≤E≤P×5 |  根据使用要求指定 B尺寸 B = 0时，无外螺纹 |
3 4 5 6 | 5~ 10 | 0.3 | 0.5以下 |
| 10 | 25~200 | 3 4 5 6 8 | 5~ 12 | ||||||
| 12 | -0.006 -0.017 |
35~300 | 4 5 6 8 10 | 5~ 15 | |||||
| 13 | 5 6 8 10 12 | 5~ 18 | |||||||
| 15 | 45~300 | 5 6 8 10 12 | 10~22 | ||||||
| 16 | 45~ 500 | 5 6 8 10 12 16 | 10~24 | ||||||
| 18 | 55~ 500 | 5 6 8 10 12 16 | 10~28 | ||||||
| 20 | -0.007 -0.020 |
5 6 8 10 12 16 20 | 10~30 | 1.0以下 | |||||
