        实心导向轴 一端内螺纹双孔一端外螺纹同径型 D公差g6

        条件筛选：

        类型 双孔型
        轴公差 g6
        轴端形状 一端外螺纹同径型
        轴端加工（右） 外螺纹
        轴端加工（左） 内螺纹双孔
        形状筛选 直杆型

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 8 项未选择

            代码

            参数选型

            材质

            表面处理

            产品选型

            轴径D(mm)

            长度L(mm)

            20~1500
            /1

            螺纹长度B(mm)

            2~150
            /1

            螺纹中心距W(mm)

            8~22
            /1

            内螺纹N(mm)

            规格参数

            3D预览

            产品简介

            材质图

            参数图

            材质图
            代码 类型
            		 D公差 材质 热处理 表面处理
            国标 相当
            SJC41 内螺纹双孔型 外螺纹同径型 g6 GCr15 SUJ2   高频淬火
              有效硬化层深度见P137
              淬火硬度
              GCr15                                HRC56~
              9Cr18Mo或同等硬度耐蚀钢HRC52~            		 —
            SJC42 镀硬铬，镀层硬度HV750~，镀层厚度3µm~
            SJC46 9Cr18Mo
            或同等硬度
            耐蚀钢            		 SUS440C
            或同等硬度
            耐蚀钢            		 —
            SJC47 镀硬铬，镀层硬度HV750~，镀层厚度3µm~



            注意：B=0时，无外螺纹。



            圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。
             轴端加工部分（有效螺纹长度+10mm左右）可能会因加工的退火效应而导致硬度降低，详情请参阅导向轴概要。

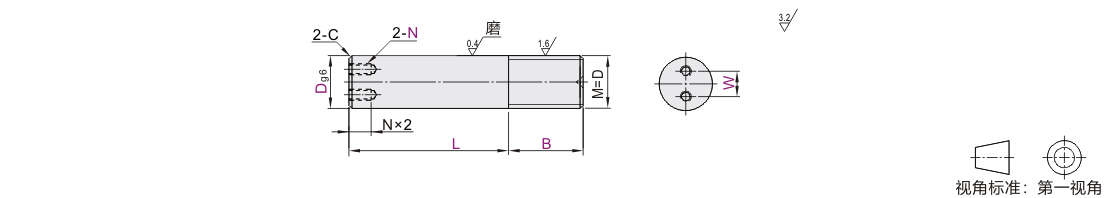

            参数图



            选型表

            型号 最小单位1 W
            最小单位1            		 N C
            代码 D L B
            SJC41
            SJC42
            SJC46
            SJC47            		 16  20~800 根据使用要求
            指定B尺寸
                  B=0时，           无外螺纹                 		 D-W-N≥4
            W-N≥3
            		 4  5  6  8  10  12 0.5以下
            20  20~1000 1.0以下
            30  20~1500
